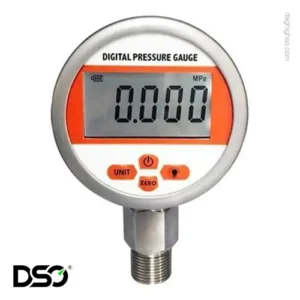

گیج فشار دیجیتال ابزاری است که با استفاده از حسگرهای الکترونیکی و صفحهنمایش دیجیتال، مقدار فشار در فرایندهای تولیدی و صنعتی را اندازهگیری میکند. گیج فشار دیجیتال مقدار فشار را به صورت عددی نمایش میدهد که این موضوع باعث افزایش دقت و سهولت در خواندن میشود.
وقتی که دهها نمایشگر دیجیتال، اطلاعات دقیق فشار را در لحظه نمایش میدهند، اپراتور با یک نگاه سریع، مقادیر دقیق را میخواند و در صورت نیاز، دادهها را به سیستم مرکزی ارسال میکند. این تصویر، واقعیت صنایع مدرن است که در آن گیج فشار دیجیتال جایگزین اصلی گیجهای سنتی شده است. گیج فشار سنج دیجیتال نه تنها دقت فوقالعادهای ارائه میدهد، بلکه امکان نظارت از راه دور، ثبت تاریخچه دادهها و هشدارهای هوشمند را نیز فراهم میکند. این ویژگیها باعث شده تا در صنایع مختلف از نفت و گاز تا داروسازی، استقبال گستردهای از این تکنولوژی صورت گیرد.
برای اطلاعات بیشتر درباره این تجهیزات و نحوه خرید آنها میتوانید به صفحه گیج فشار نیز مراجعه کنید.

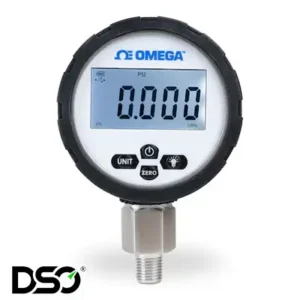

گیج فشار دیجیتال با استفاده از سنسورهای الکترونیکی پیشرفته، فشار وارده را به سیگنال الکترونیکی تبدیل کرده و پس از پردازش توسط مدار داخلی، نتیجه را روی صفحه نمایش دیجیتال نشان میدهد. این گیجها معمولاً دقت بالاتری نسبت به گیجهای مکانیکی سنتی دارند و خواندن آنها بسیار آسانتر است. عدم وجود خطای موازیکاری (parallax error) از مزایای مهم این نوع گیجهاست. گیجهای دیجیتال قابلیت ذخیرهسازی و انتقال الکترونیکی دادههای فشار را دارند که آنها را برای کاربردهای صنعتی، علمی و سایر کاربردها بسیار مفید میسازد. این گیجها میتوانند از نمایشگرهای LED یا LCD استفاده کنند که هر کدام مزایای خاص خود را دارند.
البته در صورتی که به دنبال نمونههای مقاومتر برای شرایط سخت صنعتی هستید، گیج فشار تمام استیل انتخاب مناسبی است.
درک مکانیزم داخلی گیج فشار دیجیتال به ما کمک میکند تا به قابلیت اطمینان و دقت آن بیشتر اعتماد کنیم. این فرآیند تبدیل یک کمیت فیزیکی (فشار) به یک عدد قابل نمایش، در سه مرحله اصلی انجام میشود.
1. سنسور فشار (Pressure Transducer)
قلب گیج دیجیتال، یک سنسور الکترونیکی است. این سنسور فشار وارد شده از طرف سیال را به یک سیگنال الکتریکی تبدیل میکند. میزان تغییر در این سیگنال الکتریکی متناسب با میزان فشار اعمال شده است.
2. مدار پردازنده و مبدل آنالوگ به دیجیتال
در گام بعدی سیگنال الکتریکی خام تولید شده توسط سنسور، توسط یک مدار الکترونیکی تقویت، فیلتر و پایدار میشود. سپس یک مبدل آنالوگ به دیجیتال (ADC) این سیگنال پیوسته را به یک مقدار عددی دیجیتال تبدیل میکند.
3. نمایشگر (LCD Display)
در نهایت، مقدار عددی پردازش شده توسط میکروکنترلر دستگاه، بر روی یک نمایشگر کریستال مایع (LCD) به صورت یک عدد خوانا و واضح به کاربر نمایش داده میشود.
گیجهای فشار دیجیتال از سنسورهای پیشرفته استفاده میکنند:
یکی از مهمترین مزایای گیج فشار دیجیتال نسبت به مدلهای آنالوگ، قابلیت ارسال و دریافت داده از طریق پورتهای ارتباطی متنوع است. این پورتها امکان اتصال گیج به سیستمهای کنترلی، کامپیوتر، نرمافزارهای ثبت داده یا شبکههای صنعتی را فراهم میکنند. به کمک این پورتها میتوان اطلاعات فشار را بهصورت لحظهای مانیتور کرد، دادهها را ذخیره نمود و حتی از راه دور دستگاه را تنظیم یا کالیبره کرد.
پورتهای ارتباطی در گیجهای دیجیتال بسته به مدل دستگاه، برند سازنده و کاربرد مورد انتظار متفاوت هستند. برخی از آنها برای اتصال سریع به رایانه یا لپتاپ طراحی شدهاند، در حالیکه برخی دیگر مناسب استفاده در سیستمهای صنعتی پیشرفته مانند PLC، SCADA یا شبکههای IoT هستند.
در ادامه، لیستی از رایجترین پورتهای ارتباطی در گیج فشار دیجیتال ارائه شده است:
🔌 RS-232
ارتباط سریال ساده و نقطهبهنقطه با برد محدود، مناسب برای ارتباط مستقیم با لپتاپ یا تنظیمات پایه.
🔌 RS-485
ارتباط سریال چند نقطهای با برد بالا، ایدهآل برای شبکههای صنعتی با نویز زیاد و دستگاههای متعدد.
🌐 Modbus TCP/IP
پروتکل شبکهای مبتنی بر اترنت با سرعت بالا، مناسب برای اتوماسیون صنعتی و انتقال داده از راه دور.
🔌 HART
پروتکل ترکیبی دیجیتال و آنالوگ روی سیگنال 4-20 میلیآمپر، امکان تنظیم و مانیتورینگ همزمان با محدودیت سرعت.
🌐 Profibus / Profinet
پروتکل پیشرفته برای اتوماسیون صنعتی با سازگاری بالا با سیستمهای زیمنس و عملکرد سریع، اما پرهزینه.
🌐 Wireless / Bluetooth / Wi-Fi
راهحلهای بیسیم برای نصبهای سختدسترس، با سهولت نصب اما چالش امنیت و نویز در محیطهای صنعتی.
| 🖧 انواع پورتهای ارتباطی گیج فشار دیجیتال | ||||||
|---|---|---|---|---|---|---|
| شماره | نوع پورت | نوع ارتباط / پروتکل | فاصله انتقال | کاربرد | مزایا | معایب |
| 🔌 1 | RS-232 | سریال، نقطه به نقطه | حداکثر ۱۵ متر | تنظیمات ساده یا انتقال داده به لپتاپ | ساده، کمهزینه | برد محدود، اتصال فقط به یک دستگاه |
| 🔌 2 | RS-485 | سریال، چند نقطهای (Multi-drop) | تا ۱۲۰۰ متر | شبکههای صنعتی و محیطهای نویزی | مقاوم، قابلیت اتصال چند دستگاه | نیاز به آدرسدهی و تنظیم |
| 🌐 3 | Modbus RTU / ASCII | پروتکل صنعتی بر پایه RS-232 / RS-485 | وابسته به پورت فیزیکی | اتصال به PLC یا DCS | پشتیبانی گسترده، محبوب | سرعت پایینتر نسبت به TCP/IP |
| 🌐 4 | Modbus TCP/IP | شبکه اترنت | وابسته به شبکه | اتوماسیون صنعتی و انتقال از راه دور | سرعت بالا، اتصال از طریق LAN/WAN | نیاز به سختافزار و تنظیمات شبکه |
| 🔌 5 | HART | دیجیتال روی آنالوگ 4-20 میلیآمپر | تا ۱۵۰۰ متر | تنظیم، کالیبراسیون، مانیتورینگ | همزمانی آنالوگ و دیجیتال | سرعت پایین انتقال |
| 🌐 6 | CAN / CANopen | پروتکل صنعتی چند نقطهای | تا ۱۰۰۰ متر | اتوماسیون صنعتی و خودرویی | پایدار، پاسخ سریع، ضد نویز | پیادهسازی و پیکربندی پیچیده |
| 🌐 7 | Profibus / Profinet | پروتکل شبکه صنعتی | وابسته به زیرساخت | اتوماسیون پیشرفته، زیمنس | سرعت بالا، یکپارچگی با PLCها | هزینه بالا، نیاز به تخصص |
| 🌐 8 | Wireless / Wi-Fi / Bluetooth | بیسیم | ۱۰ تا ۱۰۰ متر | انتقال داده بدون کابل در نصبهای دشوار | نصب آسان، حذف سیمکشی | حساس به نویز، نگرانی امنیتی |
گیج فشار دیجیتال به دلیل دقت بالا، خوانایی فوقالعاده و قابلیتهای هوشمند، در صنایعی که اندازهگیری دقیق فشار یک پارامتر حیاتی است، به یک ابزار استاندارد تبدیل شده است. این ابزارها فراتر از یک نمایشگر ساده عمل کرده و به بهینهسازی فرآیندها و افزایش ایمنی کمک شایانی میکنند.
در محیطهای آزمایشگاهی که نیاز به اندازهگیریهای دقیق و قابل استناد وجود دارد، گیجهای دیجیتال به عنوان مرجع (Reference) برای کالیبره کردن سایر تجهیزات اندازهگیری فشار به کار میروند. دقت بالای آنها تضمینکننده صحت نتایج آزمونهاست.
در این صنایع، کنترل دقیق فشار راکتورها، خطوط لوله و مخازن ذخیرهسازی برای حفظ ایمنی و کیفیت محصول ضروری است. گیجهای دیجیتال با قابلیتهایی مانند ثبت مقادیر حداکثر و حداقل (Min/Max) و مقاومت در برابر شرایط سخت محیطی، گزینهای ایدهآل هستند.
البته در برخی موارد، برای اندازهگیری فشارهای بسیار پایین، استفاده از گیج فشار میلی بار ضروری است.
برای نظارت بر عملکرد صحیح سیستمهای مبتنی بر هوای فشرده یا روغن، گیجهای دیجیتال تصویری واضح و فوری از وضعیت فشار سیستم ارائه میدهند. این امر به عیبیابی سریع و جلوگیری از خرابیهای پرهزینه کمک میکند.
همچنین در سیستمهایی که سیالات خورنده یا دارای ذرات معلق هستند، گیج فشار دیافراگمی گزینهای مطمئن برای اندازهگیری دقیق فشار محسوب میشود.
با توجه به تنوع بالای گیجهای فشار دیجیتال از نظر دقت، محدوده اندازهگیری، برند، نوع تغذیه و امکانات جانبی، انتخاب محصول مناسب ممکن است برای بسیاری از کاربران چالشبرانگیز باشد. در این راهنمای خرید، مهمترین نکاتی را که پیش از تهیه گیج فشار دیجیتال باید در نظر بگیرید مرور میکنیم تا انتخابی مطمئن، متناسب با نیاز و با بالاترین بازدهی داشته باشید.
قبل از خرید، ابتدا نوع کاربری خود را مشخص کنید؛ آیا به یک گیج دقیق آزمایشگاهی نیاز دارید یا یک مدل صنعتی مقاوم در برابر شرایط سخت محیطی؟ بررسی کنید که به چه بازه فشاری، چه سطح دقت و چه امکاناتی نیاز دارید.
دقت یکی از عوامل کلیدی در انتخاب گیج دیجیتال است. برای کاربردهای حساس، از دستگاههایی با دقت بالا (مثلاً ±0.1% FS یا بهتر) استفاده کنید.
برخی مدلها با باتری داخلی کار میکنند و برخی به برق مستقیم نیاز دارند. همچنین بررسی امکاناتی مانند نمایشگر با نور پسزمینه، حافظه داخلی یا قابلیت اتصال به کامپیوتر میتواند مهم باشد.
گیجهای دیجیتال باید در برابر شرایط محیطی مقاوم باشند. اگر گیج در فضای باز یا محیطهای پر گردوغبار و رطوبت نصب میشود، به سطح حفاظت IP آن دقت کنید (مثلاً IP65 یا IP67).
همواره پیشنهاد میشود از برندهای معتبر با پشتیبانی فنی و گارانتی خرید کنید. این موضوع در طولانیمدت، هم از نظر دقت و هم از نظر صرفهجویی اقتصادی به نفع شماست.
گیجهای دیجیتال در رنجهای قیمتی متفاوتی عرضه میشوند. مدلی را انتخاب کنید که بهترین توازن را میان قیمت، دقت، دوام و امکانات ارائه دهد.
قیمت گیج فشار دیجیتال به عواملی مانند دقت اندازهگیری، محدوده فشار، نوع نمایشگر، برند سازنده، جنس بدنه و قابلیتهای ارتباطی بستگی دارد. در بازار ایران، قیمت گیج فشار دیجیتال از حدود 5.500.000 تومان برای مدلهای ساده تا بیش از 85.000.000 تومان برای مدلهای پیشرفته و صنعتی متغیر است.
توضیح و تشریح: قیمت گیجهای فشار دیجیتال میتواند بازه بسیار گستردهای داشته باشد. این تفاوت قیمت ناشی از ترکیبی از عوامل فنی، کیفی و اعتباری است که شناخت آنها به شما در مدیریت بودجه و انتخاب هوشمندانه کمک میکند.
یک قانون کلی وجود دارد: هرچه دقت گیج بالاتر باشد، قیمت آن نیز به صورت تصاعدی افزایش مییابد. گیجهای با دقت 0.05% میتوانند چندین برابر گیجهای با دقت 0.5% قیمت داشته باشند.

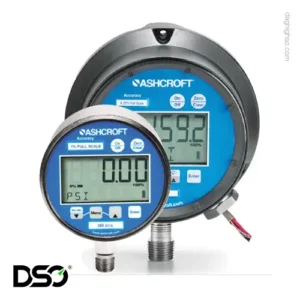

برندهای معتبر اروپایی و آمریکایی (مانند WIKA, Ashcroft, Keller) به دلیل کیفیت ساخت بالا و قابلیت اطمینان، معمولاً گرانتر از برندهای آسیایی هستند. همچنین، داشتن گواهینامههای خاص مانند ATEX یا گواهی کالیبراسیون قابل ردیابی، به قیمت نهایی محصول میافزاید.
استفاده از آلیاژهای خاص مانند هستلوی (Hastelloy) یا مونل (Monel) برای قطعات در تماس با سیالات بسیار خورنده، و همچنین بدنههای تمام استیل، قیمت گیج را نسبت به مدلهای استاندارد به شکل قابل توجهی افزایش میدهد.
برای خرید انواع گیج فشار دیجیتال با بهترین قیمت بازار و کیفیت اصلی، میتوانید از فروشگاههای معتبر مانند دقیق صنعت اوپاتان اقدام نمایید.
نتیجهگیری
گیج فشار دیجیتال نمایندگی از آینده اندازهگیری فشار است که با ارائه دقت بالا، قابلیتهای پیشرفته و سهولت استفاده، جایگاه ویژهای در صنایع مدرن پیدا کرده است. انتخاب صحیح این ابزار پیشرفته، نه تنها بهبود کیفیت و دقت فرآیندها را به همراه دارد، بلکه امکان نظارت هوشمند و پیشبینی مشکلات را نیز فراهم میکند. سرمایهگذاری در یک گیج فشار دیجیتال باکیفیت، سرمایهگذاری در دقت، بهرهوری و آینده کسبوکار شماست. با انتخاب درست، میتوانید کنترل کاملی بر فرآیندهایتان داشته باشید و به بهترین نتایج دست یابید.
