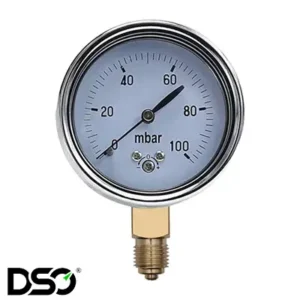

گیج فشار میلی بار ابزاری تخصصی برای اندازهگیری فشارهای بسیار پایین است که در محدوده میلی بار (یک هزارم بار) عمل میکند و این ابزارها قادرند کوچکترین تغییرات فشار را که به سختی برای هر ابزار اندازهگیری فشار قابل تشخیص است، با دقت فوقالعاده اندازهگیری کنند.
از آنجایی که بسیاری از فرآیندهای صنعتی، بهویژه در حوزههای حساس، نیازمند کنترل دقیق فشار کم هستند، استفاده از گیج میلی بار بهعنوان یک ابزار حیاتی در این محیطها شناخته میشود. در برخی موارد که فشار در حد خلأ جزئی باشد، بسته به ساختار سیستم، ممکن است بهجای گیج فشار میلی بار، از گیج خلا استفاده شود که بهطور خاص برای اندازهگیری فشارهای منفی طراحی شده است.
در بسیاری از صنایع حساس مانند داروسازی، بیوتکنولوژی، صنایع غذایی، و آزمایشگاههای کنترل کیفیت، استفاده از گیج میلی بار بهعنوان یک ابزار دقیق و حیاتی مطرح است. این نوع پرشر گیج در واقع نسخهای تخصصی از گیجهای کپسولی است که برای ثبت کوچکترین نوسانات فشار طراحی شدهاند.
در ادامه به طور جامع به معرفی این ابزار و اهمیت استفاده از آن میپردازیم تا مخاطب به فلسفه و ضرورت وجودی این تجهیز حیاتی پی ببرد.
گیج فشار میلی بار، دستگاهی است که توانایی اندازهگیری فشار در محدودههای بسیار پایین (معمولاً از چند میلیبار تا چند هزار میلیبار) را دارد. برخلاف گیجهای متداول که برای فشارهای بالا طراحی شدهاند، این ابزار برای کاربردهایی ساخته شده که کوچکترین تغییرات فشار میتواند پیامدهای جدی در عملکرد سیستم ایجاد کند. این دقت و حساسیت بالا، گیج فشار میلی بار را به انتخابی بیبدیل برای صنایع پزشکی، پژوهشی، آزمایشگاهی و تهویه مطبوع تبدیل کرده است.
در بسیاری از فرآیندهای صنعتی یا علمی، فشار بسیار پایین نیاز به کنترل و پایش مداوم دارد. برای مثال، در دستگاههای پزشکی مانند ونتیلاتورها یا تجهیزات آزمایشگاهی که با گازهای خاص سر و کار دارند، اندازهگیری دقیق فشار حیاتی است. بنابراین گیج فشار میلی بار با قابلیت خوانش دقیق، تضمینکننده سلامت، ایمنی و کیفیت عملکرد تجهیزات است.
گیج میلی بار طوری طراحی شده که حتی تغییرات بسیار جزئی فشار را به وضوح نمایش دهد. این ویژگی بهخصوص در فرایندهایی که تغییر فشار باید در بازههای میلی بار رصد شود، اهمیت ویژهای دارد. همچنین برخی گیجهای میلی بار، قابلیت جبران اثرات دما و لرزش را دارند که دقت را افزایش میدهد.
گیج میلی باری با مکانیزم حساس و طراحی ویژه، قابلیت اندازهگیری دقیق فشارهای بسیار پایین را دارد. این گیجها به دلیل فراهم کردن حساسیت لازم برای فشارهای کم، از کپسول استفاده میکنند و به همین دلیل به عنوان گیج فشار کپسولی نیز شناخته میشوند.
ویژگیهای کلیدی این ابزار شامل دقت اندازهگیری بالا، حساسیت فوقالعاده، پایداری طولانیمدت، و قابلیت کار در شرایط محیطی مختلف است. این گیجها معمولاً دارای نمایشگر دیجیتال یا آنالوگ بوده و امکان اتصال به سیستمهای کنترل و مانیتورینگ را دارند.
علاوه بر گیجهای کپسولی که برای فشارهای بسیار پایین مناسباند، در محیطهایی که دقت اندازهگیری لحظهای و قابلیت اتصال به سیستمهای کنترلی اهمیت دارد، میتوان از گیج فشار دیجیتال استفاده کرد که دقت بالاتری را ارائه میدهند. در سیستمهایی که لرزش بالاست یا شرایط محیطی ناپایدار است، مدلهای دارای محفظه پر شده نیز پیشنهاد میشوند. در چنین مواردی استفاده از گیج روغنی بهجای مدل خشک، باعث پایداری بیشتر عقربه و افزایش طول عمر گیج میشود. اما در محیطهای تمیز و بدون لرزش، گیج خشک بهدلیل ساختار سادهتر، انتخاب اقتصادیتری خواهد بود. برای محیطهایی که سیال مورد اندازهگیری خورنده یا چسبناک است، استفاده از گیج فشار دیافراگمی توصیه میشود که در آن دیافراگم، سنسور را از تماس مستقیم با سیال محافظت میکند.
مکانیسم کارکرد گیج فشار میلی بار بر اساس اصول فیزیکی پیچیدهای استوار است که امکان اندازهگیری دقیق فشارهای کم را فراهم میکند. این ابزار با استفاده از حسگرهای حساس و مدارهای الکترونیکی پیشرفته، تغییرات جزئی فشار را شناسایی و نمایش میدهد. اصل کار بر پایه تبدیل فشار مکانیکی به سیگنال الکتریکی استوار است.
برای درک بهتر قابلیتها و محدودیتهای گیج فشار میلی بار، شناخت مکانیسم عملکرد آن ضروری است. نحوه طراحی اجزای داخلی و تبدیل فشار به سیگنال قابل خواندن، تعیینکننده دقت و کارایی این ابزار است.
در قلب اغلب گیجهای میلی بار، یک دیافراگم بسیار حساس وجود دارد که تحت تاثیر فشار ورودی، تغییر شکل میدهد. این تغییر شکل مکانیکی به وسیله یک سیستم انتقال (مثلاً اهرم یا فنر) به عقربه یا نمایشگر منتقل میشود. در برخی مدلها نیز از لوله بوردون (Bourdon Tube) استفاده میشود که با تغییر فشار، انحنای آن تغییر میکند و این تغییر انحنا به حرکت عقربه تبدیل میشود.
نوع دیگری از گیجهای فشار میلی بار از سنسورهای الکترونیکی بهره میبرند. در این مدلها، دیافراگم یا عنصر حساس به فشار، تغییرات را به صورت سیگنال الکتریکی درآورده و پس از تقویت، بر روی نمایشگر دیجیتال نمایش میدهد. این نوع سنسورها دقت و پایداری بیشتری دارند و قابلیت اتصال به سیستمهای دادهبرداری یا کنترل خودکار را فراهم میکنند.
مکانیکی: گیجهای مکانیکی اغلب از دیافراگم یا لوله بوردون استفاده میکنند. این مدلها نیازی به منبع برق ندارند و برای محیطهای صنعتی یا مناطقی که دسترسی به برق محدود است، ایدهآل هستند. اما نسبت به شوکهای مکانیکی یا لرزش حساسترند و باید با دقت بیشتری نصب شوند.
الکترونیکی: گیج میلی بار دیجیتال با بهرهگیری از سنسورهای فشار دقیق و مدارهای الکترونیکی، قادر به اندازهگیری فشارهای بسیار پایین با دقت بالا هستند. این ابزارها اغلب خروجی دیجیتال دارند و میتوانند به سیستمهای کنترل یا مانیتورینگ متصل شوند. گیج میلی بار دیجیتال امکان ثبت داده، هشداردهی و حتی کنترل فرآیند را نیز دارند.
فرآیند اندازهگیری فشار با این دستگاه به صورت زیر است:
دقت گیج فشار میلی بار به عوامل زیادی بستگی دارد؛ از جمله کیفیت ساخت، سازوکار داخلی، شرایط محیطی و نحوه کالیبراسیون. کالیبراسیون به معنای تنظیم دستگاه بر اساس استاندارد مرجع است تا اطمینان حاصل شود مقدار نشان داده شده دقیقا مطابق فشار واقعی است.
کالیبراسیون باید به صورت دورهای (معمولاً سالانه یا پس از هر ضربه شدید یا جابجایی) انجام شود. برای این کار از دستگاههای کالیبراتور مرجع استفاده میشود. در برخی صنایع، وجود گواهی کالیبراسیون معتبر الزامی است.
اندازهگیری فشارهای بسیار پایین چالشبرانگیز است. برخی خطاهای گیج فشار میلی بار رایج عبارتند از:
نشت سیستم: کوچکترین نشتی میتواند موجب خطا شود.
اثر دما: تغییرات دمای محیط بر دقت اندازهگیری اثرگذار است.
ارتعاش و لرزش: باعث جابجایی عقربه یا سنسور میشود.
فرسودگی حسگر: با گذشت زمان، حساسیت سنسور کاهش مییابد.
اشتباه در کالیبراسیون: کالیبره نبودن دستگاه منجر به خطای سیستماتیک میشود.
انتخاب صحیح یک گیج فشار میلی بار مستلزم توجه به مشخصات فنی کلیدی است که در ادامه به تفصیل شرح داده شده است.
گیجهای میلی بار معمولاً در بازههای ۰ تا ۱۰۰۰ میلی بار تولید میشوند. انتخاب بازه مناسب به کاربرد شما بستگی دارد. دقت دستگاه نیز معمولاً بین ۰.۵ تا ۲ درصد مقدار اندازهگیری شده است. هرچه دقت بالاتر باشد، قیمت و حساسیت دستگاه نیز بیشتر خواهد بود.
بدنه انواع گیج فشار میلی بار باکیفیت از استیل ضد زنگ، آلومینیوم یا پلیمرهای مقاوم ساخته میشود تا در برابر خوردگی ناشی از گازها یا سیالات خورنده مقاوم باشند. انتخاب جنس مناسب، به نوع سیال و شرایط محیطی بستگی دارد.
گیجهای فشار میلی بار عموماً از مکانیزم کپسولی بهره میبرند اما ممکن است از لوله بوردون یا دیافراگمی هم در آنها استفاده شود. اما به صورت کلی برای اندازهگیری فشارهای بسیار پایین، سنسور کپسولی مناسبتر است؛ زیرا حساسیت بیشتری نسبت به فشارهای جزئی دارند.
وجود استانداردهای بینالمللی مانند ISO 9001، CE و گواهینامههای کالیبراسیون معتبر، تضمینکننده کیفیت و قابلیت اطمینان دستگاه است. این استانداردها به ویژه در صنایع پزشکی و دارویی اهمیت بیشتری دارند.
تنوع کاربردهای گیج فشار کپسولی، این ابزار را به انتخابی ضروری در صنایع و حوزههای مختلف تبدیل کرده است. در ادامه، مهمترین حوزههای کاربردی گیج فشار کپسولی را با جزئیات بررسی میکنیم.
در تجهیزات پزشکی، گیج فشار کپسولی یکی از عوامل حیاتی سلامت بیمار است. برای مثال:
ونتیلاتورهای تنفسی: تنظیم دقیق فشار اکسیژن و هوا اهمیت بالایی دارد.
دستگاههای اتاق عمل: حفظ فشار مناسب در سیستمهای گاز طبی ضروری است.
آزمایشگاههای پزشکی: کنترل فشار گازهای مورد استفاده برای واکنشهای حساس با گیج فشار کپسولی
در سیستمهای تهویه مطبوع و HVAC، وجود گیج فشار کپسولی و کنترل فشار هوای ورودی و خروجی، عملکرد بهینه و افزایش عمر تجهیزات را تضمین میکند:
مانیتورینگ فشار فیلترها: جلوگیری از انسداد فیلتر و کاهش راندمان.
کنترل فشار در کانالهای هوا: اطمینان از توزیع یکنواخت هوا.
سیستمهای افزایش یا کاهش فشار: تنظیم اتوماتیک بر اساس نیاز محیط.
در پژوهشهای علمی، نقش گیج فشار کپسولی و اندازهگیری دقیق فشار کپسولی فشار گازها و مایعات بسیار اهمیت دارد:
آزمایشهای فیزیک و شیمی: کنترل فشار گازهای واکنشپذیر یا نادر.
تحقیقات زیستمحیطی: اندازهگیری فشار گازهای گلخانهای یا آلایندهها.
تست تجهیزات دقیق: بررسی عملکرد سنسورهای فشار یا تجهیزات میکروسیال.
کنترل فشار در خطوط تولید: برای اطمینان از کیفیت بستهبندی و ایمنی محصول.
پاستوریزاسیون و استریلیزاسیون: تنظیم فشار بخار یا گاز در فرآیندها.
آزمایشگاههای کنترل کیفیت: سنجش فشار در نمونهگیریها
کنترل فشار در خطوط انتقال گاز: جلوگیری از نشتی یا انفجار.
پایش فشار در رآکتورهای شیمیایی: تضمین ایمنی و بهینهسازی واکنشها.
اندازهگیری فشار در فرآیندهای پالایش: کنترل دقیق فرآیندهای جداسازی و تصفیه.
انتخاب یک گیج فشار میلی بار مناسب، نیازمند شناخت دقیق شرایط کاری و پارامترهای فنی است. در گام اول باید محدوده فشار مورد نیاز را مشخص کنید؛ زیرا انتخاب گیجی با بازه بسیار بزرگتر یا کوچکتر از فشار کاری، دقت اندازهگیری را کاهش میدهد. توجه به نوع سیال (گاز یا مایع)، جنس بدنه و سازگاری آن با محیط خورنده یا غیر خورنده نیز از اهمیت بالایی برخوردار است.
علاوه بر این، باید به نوع اتصال، قطر صفحه، نحوه نصب و سطح دقت مورد انتظار توجه داشته باشید. در کاربردهای حساس یا محیطهای صنعتی خاص، داشتن درجه حفاظت IP مناسب و مقاومت در برابر لرزش و دما نیز ضروری است. اگر به دنبال خوانایی بیشتر یا امکانات پیشرفته گیج فشار میلی بار هستید، مدلهای دیجیتال با قابلیت کالیبراسیون یا خروجی الکتریکی نیز میتوانند گزینه مناسبی باشند.
در نهایت، انتخاب برند معتبر با خدمات پس از فروش مناسب، تضمینکننده طول عمر، ایمنی و عملکرد پایدار دستگاه خواهد بود.
✅ تعیین محدوده فشار کاری
گیجی را انتخاب کنید که فشار عملیاتی شما در ۳۰ تا ۷۰ درصد بازه آن قرار گیرد.
✅ بررسی نوع سیال (گاز یا مایع)
مطمئن شوید که گیج با نوع سیال و خواص فیزیکی آن (خورنده، ویسکوز، خشک و…) سازگار باشد.
✅ جنس بدنه و قطعات داخلی
انتخاب متریالی مانند استیل 316 برای محیطهای خورنده و پلیمرهای صنعتی برای محیطهای عمومی.
✅ دقت اندازهگیری مورد نیاز
برای کاربردهای حساس، به سراغ دقتهای ۰.۵ درصد یا بالاتر بروید.
✅ نوع نمایشگر (عقربهای یا دیجیتال)
بسته به نیاز به سادگی یا دقت بالا، مدل مناسب را انتخاب کنید.
✅ نحوه و موقعیت نصب
بررسی کنید که گیج بهصورت عمودی، افقی یا از طریق پنل نصب میشود.
✅ نوع اتصال (BSP, NPT, فلنجی)
اتصال گیج باید با لولهکشی یا تجهیز سازگار باشد.
✅ درجه حفاظت محیطی (IP)
برای محیطهای مرطوب یا پرگردوغبار، حداقل IP65 پیشنهاد میشود.
✅ انتخاب برند معتبر با خدمات پس از فروش
برندهای شناختهشده معمولاً دقت و طول عمر بالاتری دارند.
قیمت گیج کپسولی به محدوده اندازهگیری، دقت، اندازه صفحه، جنس بدنه و نوع مکانیزم بستگی دارد و در بازار ایران قیمت گیج میلی بار در بازه حدودی ۲.۵۰۰.۰۰۰ تومان برای مدلهای ساده تا بیش از ۲۵.۰۰۰.۰۰۰ تومان برای مدلهای آزمایشگاهی دقیق قرار دارد.
یکی از مهمترین عوامل در تعیین قیمت این محصولات، دقت و حساسیت مکانیزم اندازهگیری است؛ گیجهای با دقت بالاتر و قابلیت اندازهگیری فشارهای کمتر، قیمت بیشتری دارند. محدوده اندازهگیری نیز تأثیر مستقیمی بر قیمت دارد؛ گیجهای قادر به اندازهگیری فشارهای بسیار کم (زیر ۵۰ میلی بار) نیاز به تکنولوژی پیشرفتهتری دارند. جنس بدنه و مقاومت در برابر خوردگی یکی دیگر از فاکتورهای مهم قیمتگذاری است؛ مدلهای گیج تمام استیل و آلیاژهای خاص گرانتر از انواع معمولی هستند. همچنین، گواهینامههای کالیبراسیون، دقت کلاس ۰.۶، و خدمات پس از فروش تخصصی نیز میتواند نقش مهمی در تعیین قیمت نهایی داشته باشد.
نتیجهگیری
گیج میلی بار بهعنوان یکی از دقیقترین ابزارهای اندازهگیری فشار پایین، در بسیاری از فرآیندهای حساس نقش کلیدی ایفا میکند. انتخاب صحیح بر اساس محدوده فشار، نوع سیال، دقت مورد نیاز و شرایط نصب، نهتنها دقت فرآیند را افزایش میدهد بلکه باعث کاهش هزینههای نگهداری و افزایش طول عمر سیستم میشود.
برای خرید گیج فشار میلی بار با ضمانت اصالت و مشاوره تخصصی، میتوانید از خدمات فروشگاه DSO استفاده کنید.
