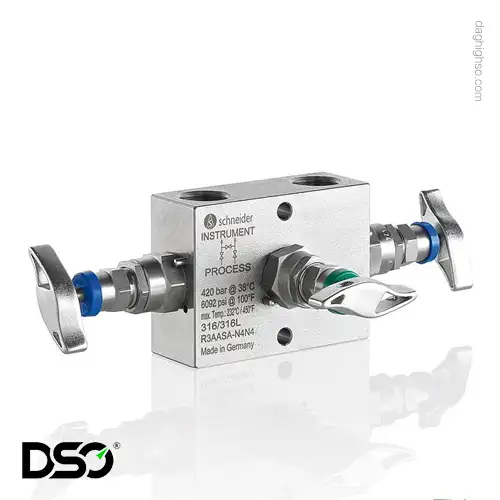

منیفولد اشنایدر 3 راه مدل R3 یکی از محصولات پیشرفته و با کیفیت شرکت Schneider آلمان است که در تولید شیرآلات و منیفولدهای ابزار دقیق با کیفیت در سطح جهانی شناخته‌شده است. این محصول با طراحی مهندسی دقیق و استفاده از مواد اولیه با کیفیت، برای نصب از راه دور و جدایی از ترانسمیترهای فشار تفاضلی طراحی شده است.
اشنایدر دهه‌ها تجربه در زمینه تولید تجهیزات ابزار دقیق صنعتی دارد و محصولات آن در سراسر جهان مورد استفاده قرار می‌گیرد.
منیفولد سه شیر ابزاری ضروری در ابزار دقیق است که برای جداسازی، کالیبراسیون، و بررسی صفر فرستنده‌های فشار تفاضلی به کار می‌رود. این ابزار از سه شیر تشکیل شده: دو شیر قطع و وصل (Block Valves) که در دو طرف فرستنده قرار می‌گیرند و آن را از فشار فرآیند جدا می‌کنند تا امکان تعمیر و نگهداری یا کالیبراسیون بدون توقف فرآیند فراهم شود؛ و یک شیر توازن (Equalizing Valve) یا بای‌پس (Bypass Valve) که در مرکز قرار دارد و با باز شدن آن، فشار در دو سمت فرستنده برابر می‌شود (معمولاً به صفر می‌رسد)، که برای تنظیم صفر و کالیبراسیون دقیق فرستنده حیاتی است. این ساختار کارآمد، ایمنی، دقت، و امکان کار مداوم را در فرآیندهای صنعتی بهبود می‌بخشد.
منیفولد R3 با قطر سوراخ استاندارد 5 میلی‌متر تولید می‌شود و به صورت پیش‌فرض بدون پلاگ ارائه می‌شود مگر اینکه در سفارش مشخص شود. ساختار مهندسی منیفولد R3 بر اساس نیازهای صنایع مختلف طراحی شده است. واحدهای سر ضد دستکاری، آب‌بندی‌های سوزنی PTFE و گرافیت، و امکان استفاده از O-Ring و واحدهای سر بلوز سیل شده، از جمله ویژگی‌های طراحی این محصول محسوب می‌شوند. این طراحی امکان استفاده در شرایط سخت صنعتی و محیط‌های خورنده را فراهم می‌کند.
منیفولد R3 با در نظر گیری استانداردهای NACE MR0175/MR0103 و ISO 15156 برای کاربرد در محیط‌های حاوی گاز ترش طراحی شده است. این ویژگی آن را برای استفاده در صنایع نفت و گاز مناسب می‌سازد.
این منیفولد برای نصب از راه دور از ترانسمیترهای فشار تفاضلی طراحی شده و امکان کنترل دقیق جریان سیال را فراهم می‌کند. سه شیر موجود در این منیفولد امکان ایزولاسیون، تعادل و تخلیه سیستم را به صورت مستقل فراهم می‌کند.
محدوده دمایی عملکرد این محصول از -29 درجه سانتی‌گراد تا 200 درجه سانتی‌گراد و فشار کاری حداکثر 420 بار در دمای 60 درجه سانتی‌گراد است. این مشخصات آن را برای کاربردهای صنعتی گسترده مناسب می‌سازد.
اشنایدر باور دارد که فروش محصول، آغاز رابطه است نه پایان آن. شبکه خدمات پس از فروش جهانی، قطعات یدکی با کیفیت اصل، و برنامه‌های آموزشی تخصصی، همگی بخشی از این فلسفه هستند. این نگرش باعث می‌شود که منیفولد R3 نه تنها امروز بلکه تا سال‌های آینده نیز قابل اعتماد باقی بماند.
بیشتر بخوانید:
تمامی منیفولدهای Schneider تحت آزمایش فشار 100% قرار می‌گیرند. آزمایش پوسته و نشتی صندلی در 1.5 برابر حداکثر فشار مجاز مطابق با استاندارد EN 12266-1 انجام می‌شود. این فرآیند کنترل کیفیت دقیق، اطمینان از عملکرد مطلوب محصول را تضمین می‌کند.
گواهینامه بازرسی 3.1 مطابق با EN 10 204 برای مواد بدنه شیر و آزمایش فشار در صورت درخواست قابل ارائه است. همچنین منیفولدها می‌توانند با گواهینامه‌های CRN و EAC تامین شوند.
Schneider امکانات متنوعی برای سفارشی‌سازی محصول ارائه می‌دهد. از جمله این گزینه‌ها می‌توان به شیرآلات سوزنی نرم نشین با قطر سوراخ 6.35 میلی‌متر، کاربردهای Fugitive Emission با شیرآلات بلوز سیل شده، و گزینه‌های ویژه برای سرویس اکسیژن اشاره کرد.
بیشتر بخوانید:
منیفولد R3 در صنایع مختلفی کاربرد دارد، از جمله نفت و گاز، پتروشیمی، نیروگاه‌ها، و صنایع فرآیندی. طراحی مقاوم در برابر شرایط سخت محیطی و سازگاری با انواع سیالات، آن را برای کاربردهای حساس و بحرانی مناسب می‌سازد.
در صنایع نفت و گاز، این منیفولد برای کنترل و اندازه‌گیری فشار در خطوط انتقال و تاسیسات پالایشگاهی استفاده می‌شود. در صنایع شیمیایی نیز برای کنترل فرآیندهای حساس و مدیریت فشار سیالات خورنده کاربرد دارد.
فرآیند نصب منیفولد R3 ساده و مقرون به صرفه است. طراحی مدولار آن امکان ادغام آسان با سیستم‌های موجود را فراهم می‌کند. اتصالات استاندارد NPT و BSP امکان نصب بر روی انواع مختلف خطوط لوله را فراهم می‌کند.
کیت‌های براکت نصب و لوازم جانبی متنوع نیز برای تسهیل فرآیند نصب و بهره‌برداری در دسترس هستند. این کیت‌ها امکان نصب در موقعیت‌های مختلف و تطبیق با شرایط خاص هر پروژه را فراهم می‌کنند.
برای خرید این محصول می‌توانید همین حالا با ما در دقیق صنعت اوپاتان تماس بگیرید.
| جنس بدنه | استنلس استیل 316L |
|---|---|
| فشار اسمی | 6000 Psi |
| جنس آب‌بندی | PTFE, آب‌بندی گرافیتی (Graphite-based) |
| طراحی درپوش | استاندارد |
