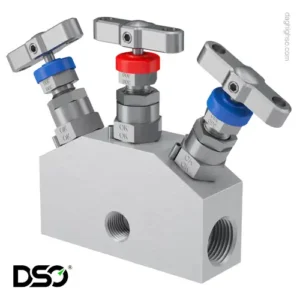

منیفولد 3 راهه یک قطعه حیاتی و استاندارد در صنعت ابزار دقیق است که از سه شیر مجزا (دو شیر مسدودکننده و یک شیر متعادلکننده) در یک بدنه یکپارچه تشکیل شده است. وظیفه اصلی این تجهیز، اتصال ایمن و استاندارد ترانسمیتر اختلاف فشار به خط فرآیند و فراهم کردن امکاناتی نظیر ایزوله کردن، تست، کالیبراسیون و تعمیرات بدون نیاز به توقف کل سیستم است.
قطع و وصل: این شیرها برای باز و بسته کردن مسیر جریان سیال طراحی شدهاند. وقتی شیرها بسته هستند، جریان سیال قطع میشود و زمانی که باز هستند، سیال میتواند به راحتی جریان یابد.
ایزولاتور: این شیر به منظور ایزوله کردن مسیرهای اصلی از ترانسمیتر یا گیج استفاده میشود. هنگامی که این شیر بسته است، ترانسمیتر یا گیج از سیستم جدا شده و میتوان بدون قطع کامل جریان، آن را کالیبره یا تعمیر کرد.
تخلیه: برخی از مدلها دارای یک شیر اضافی هستند که به آن تخلیه گفته میشود. این شیر برای تخلیه سیال از مسیرها یا ترانسمیتر/گیج استفاده میشود.
اگر به دنبال اطلاعات بیشتری در مورد سایر انواع این شیرها و کاربردهای آنها هستید، میتوانید به صفحه منیفولد ولو مراجعه کنید.
کنترل راحت جریان: منیفولد 3 راهه به ما کمک میکند تا جریان سیال را بهراحتی کنترل کنیم و از عملکرد صحیح سیستم اطمینان حاصل کنیم.
جلوگیری از آسیب به تجهیزات: با استفاده از این شیر، میتوانیم از تجهیزات اندازهگیری فشار در برابر آسیبهای احتمالی محافظت کنیم.
تسهیل تعمیر و نگهداری: طراحی این محصولات به صورتی است که فرآیند تعمیر و نگهداری تجهیزات را بسیار سادهتر میکند.
در کل، منیفولد 3 شیر یک قطعه مهم در سیستمهای اندازهگیری فشار است که به ما کمک میکند تا دقیقترین و مطمئنترین اندازهگیریها را داشته باشیم.
اگر به نوع پیشرفتهتر و دقیقتر دیگری از این شیرها نیاز دارید، پیشنهاد میکنیم درباره منیفولد 5 شیر نیز مطالعه کنید.
با توجه به نوع اتصال، جنس و فشار کاری، انواع مختلفی دارد که هرکدام برای کاربرد خاصی مناسب هستند. در این بخش به بررسی این دستهبندیها میپردازیم:
فلنجی: اتصالات فلنجی، همانطور که از نامشان پیداست، با استفاده از فلنج به لولهها یا تجهیزات دیگر متصل میشوند. این نوع اتصال، اتصال قوی و مطمئنی را در منیفولد 3 راهه استیل فراهم میکند و بیشتر برای اتصال به ترانسمیترهای اختلاف فشار استفاده میشود.
دندهای: مدلهای دارای اتصال دندهای با استفاده از رزوه به لولهها یا تجهیزات دیگر متصل میشوند. این نوع اتصال، اتصال ساده و رایجی است و بیشتر برای گیجهای اختلاف فشار مورد استفاده قرار میگیرد.
فولاد ضد زنگ: این تجهیزات مقاومت بالایی در برابر خوردگی دارد و برای استفاده در محیطهای مختلف مناسب است. این نوع بهطور گسترده در صنایع مختلف، از جمله صنایع نفت و گاز، پتروشیمی و صنایع غذایی استفاده میشوند.
آلیاژهای خاص: در برخی موارد، این قطعات از آلیاژهای خاص مانند Inconel، Monel و Hastelloy ساخته میشوند. این آلیاژها مقاومت بسیار بالایی در برابر خوردگی و دماهای بالا دارند و برای استفاده در شرایط محیطی خاص مناسب هستند.
منیفولد سه شیر با توجه به فشار کاریشان، به دستههای مختلفی تقسیم میشوند. انتخاب درست با فشار کاری مناسب، با توجه به فشار کاری سیستم، از اهمیت بالایی برخوردار است.
صنایع نفت و گاز: از این تجهیزات در صنایع نفت و گاز برای کنترل جریان سیال در خطوط لوله، واحدهای فرآیندی و سیستمهای اندازهگیری فشار استفاده میشود.
صنایع پتروشیمی: در این صنایع برای کاربردهای مختلفی از جمله کنترل جریان سیال، اندازهگیری فشار و جداسازی تجهیزات استفاده میشود.
صنایع آب و فاضلاب: در صنایع آب و فاضلاب برای کنترل جریان آب و سایر سیالات در تصفیهخانهها، ایستگاههای پمپاژ و شبکههای توزیع آب به کار میروند.
صنایع غذایی و دارویی: در صنایع غذایی و دارویی نیز برای کنترل جریان سیالات در فرآیندهای تولید و بستهبندی استفاده میشود.
منیفولد 3 راهه بهطور خاص برای اتصال به ترانسمیترهای اختلاف فشار طراحی شده است. این نوع از سه شیر مجزا تشکیل شده که هرکدام وظیفه خاصی را در سیستم اندازهگیری فشار بر عهده دارند.
اتصال آسان: این ولوها به راحتی به ترانسمیتر اختلاف فشار و خطوط لوله متصل میشود.
کنترل دقیق جریان: امکان کنترل دقیق جریان سیال به داخل ترانسمیتر را فراهم میکند.
ایزولاسیون ترانسمیتر: با استفاده از این تجهیزات میتوان ترانسمیتر را به راحتی از خطوط لوله جدا کرده و بدون نیاز به قطع کامل جریان، عملیات کالیبراسیون، تعمیر و نگهداری را انجام داد.
حفاظت از ترانسمیتر: از ترانسمیتر در برابر فشار بیش از حد و آسیبهای احتمالی محافظت میکند.
کاربرد در صنایع مختلف: این نوع در صنایع مختلف از جمله نفت و گاز، پتروشیمی، نیروگاهها و صنایع شیمیایی کاربرد دارد.
اتصال به خطوط لوله: از طریق دو ولو مسدود کننده (Block Valves) به خطوط لوله فشار بالا (High Pressure) و فشار پایین (Low Pressure) متصل میشود.
اتصال به ترانسمیتر: شیر ایزوله کننده (Isolate Valve) این تجهیزات به ترانسمیتر اختلاف فشار متصل میشود.
اندازهگیری اختلاف فشار: با باز کردن شیرهای مسدود کننده و ایزوله کننده، سیال از خطوط لوله وارد شیر شده و به ترانسمیتر میرسد. ترانسمیتر اختلاف فشار بین دو نقطه را اندازهگیری و به صورت سیگنال الکتریکی ارسال میکند.
ایزولاسیون ترانسمیتر: برای انجام عملیات کالیبراسیون یا تعمیر و نگهداری، میتوان شیرهای مسدود کننده و ایزوله کننده را بست. در این حالت، ترانسمیتر از خطوط لوله جدا شده و میتوان بدون نیاز به قطع کامل جریان، عملیات مورد نظر را انجام داد.
با استفاده از منیفولد 3 شیر، میتوان به راحتی و با دقت، اختلاف فشار را در سیستمهای مختلف اندازهگیری و کنترل کرد. این وسیله نقش مهمی در حفاظت از تجهیزات اندازهگیری و افزایش ایمنی سیستمهای صنعتی ایفا میکند.
علاوه بر ترانسمیترهای اختلاف فشار، برای اتصال به گیجهای اختلاف فشار نیز کاربرد دارد. در این حالت نیز، وظایف مشابهی را بر عهده دارد، اما نحوه اتصال و عملکرد آن کمی متفاوت است. ویژگیها و کاربردها این شیرها برای گیجهای فشار را در زیر مشاهده میکنید.
اتصال به خطوط لوله: منیفولد سه راهه از طریق دو شیر مسدود کننده (Block Valves) به خطوط لوله فشار بالا (High Pressure) و فشار پایین (Low Pressure) متصل میشود.
اتصال به گیج: شیر ایزوله کننده (Isolate Valve) به گیج اختلاف فشار متصل میشود.
اندازهگیری اختلاف فشار: با باز کردن شیرهای مسدود کننده و ایزوله کننده، سیال از خطوط لوله وارد منیفولد 3 راهه شده و به گیج میرسد. گیج اختلاف فشار بین دو نقطه را به صورت عقربهای یا دیجیتال نمایش میدهد.
ایزولاسیون گیج: در این حالت، گیج از خطوط لوله جدا شده و میتوان بدون نیاز به قطع کامل جریان، عملیات مورد نظر را انجام داد.
در حالی که این تجهیزات برای ترانسمیتر و گیج اختلاف فشار عملکرد مشابهی دارند، اما در نحوه اتصال و برخی جزئیات دیگر ممکن است تفاوتهایی وجود داشته باشد. به عنوان مثال، نوع اتصال منیفولد سه راهه به ترانسمیتر معمولاً فلنجی است، در حالی که اتصال به گیج میتواند دندهای باشد.
در هر صورت، انتخاب منیفولد 3 شیر مناسب برای گیج اختلاف فشار، با توجه به نوع گیج، فشار کاری سیستم و شرایط محیطی انجام میشود.
این ولوها، بهعنوان بهترین راهحل برای سنجش اختلاف فشار با استفاده از گیج و ترانسمیتر، مزایای متعددی برای سیستمهای اندازهگیری فشار به همراه دارد که در ادامه به برخی از آنها اشاره میکنیم:
در مجموع، این تجهیزات با ارائه راهکاری مطمئن، ایمن و اقتصادی برای اندازهگیری اختلاف فشار، نقش مهمی در بهبود عملکرد و افزایش راندمان سیستمهای صنعتی ایفا میکند.
اگر به دنبال گزینهای با طراحی سادهتر و کمحجمتر برای سیستمهای اندازهگیری فشار هستید، منیفولد دو راهه نیز میتواند یک انتخاب مناسب باشد
انتخاب این تجهیزات از یک برند معتبر و شناخته شده، امری ضروری است. برندهای معتبر با سالها تجربه و تخصص در زمینه تولید شیرآلات صنعتی، محصولاتی با کیفیت بالا و عملکرد مطمئن را به بازار عرضه میکنند.
انتخاب یک برند معتبر، به شما اطمینان میدهد که محصول خریداری شده، دارای استانداردهای لازم بوده و میتواند نیازهای شما را به بهترین شکل ممکن برآورده کند.
در ادامه به برخی از برندهای معتبر و شناخته شده در زمینه تولید منیفولد 3 راهه استیل اشاره میکنیم:
1. Hy-Lok
این برند آمریکایی با بیش از 40 سال سابقه، یکی از پیشروان صنعت شیرآلات و اتصالات صنعتی است و محصولات متنوعی را در این زمینه ارائه میدهد. منیفولد ولو 3 راهه استیل Hy-Lok به دلیل کیفیت بالا و عملکرد مطمئن، در صنایع مختلف مورد استفاده قرار میگیرد.

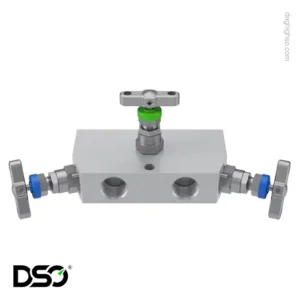

2. Parker
شرکت Parker، یکی دیگر از برندهای معتبر آمریکایی است که در زمینه تولید انواع شیرآلات صنعتی فعالیت میکند. محصولات Parker به دلیل کیفیت ساخت بالا و طول عمر طولانی، در صنایع مختلف شناخته شدهاند.
3. Swagelok
این برند آمریکایی با تمرکز بر کیفیت و نوآوری، محصولاتی با عملکرد بینظیر را به بازار عرضه میکند. Swagelok نیز از این قاعده مستثنی نیست و در صنایعی که نیاز به دقت و اطمینان بالایی دارند، مورد استفاده قرار میگیرد.
4. ASCO
شرکت ASCO، یکی از برندهای معتبر در زمینه تولید شیرآلات صنعتی، به ویژه شیرهای برقی و پنوماتیک، است. ASCO نیز با کیفیت بالا و عملکرد مطمئن، در صنایع مختلف مورد استفاده قرار میگیرند.
در هنگام خرید منیفولد 3 راهه به برند و سابقه آن توجه کنید و از معتبر بودن آن اطمینان حاصل نمایید. انتخاب یک برند معتبر، به شما کمک میکند تا محصولی با کیفیت و عملکرد مطمئن انتخاب کنید و از هزینههای اضافی ناشی از خرابی و تعمیرات جلوگیری کنید.
قیمت منیفولد سه راهه به عواملی همچون متریال بدنه مانند استنلس استیل 316 یا آلیاژهای خاص، نوع و سایز اتصالات، نوع آببندی داخلی و برند سازنده بستگی دارد. در بازار ایران، قیمت منیفولد 3 راهه میتواند از بازه حدودی 10,000,000 تومان برای مدلهای استاندارد با متریال رایج شروع شده و برای مدلهای فشار بالا یا ساخته شده از متریالهای خاص به بیش از ۳۵.۰۰۰.۰۰۰ تومان نیز برسد.
برای انتخاب منیفولد 3 شیر مناسب، باید فاکتورهای متعددی را در نظر بگیرید تا محصولی با عملکرد بهینه و طول عمر بالا انتخاب کنید. در ادامه، مهمترین نکات برای خرید این تجهیز صنعتی را بررسی میکنیم.
1. نوع اتصال مناسب را انتخاب کنید
فلنجی: برای اتصال به ترانسمیترهای اختلاف فشار و خطوط لوله با قطر بالا.
دندهای: برای گیجهای اختلاف فشار و لولههای با قطر کمتر.
2. متریال بدنه را با توجه به محیط کاری انتخاب کنید
استنلس استیل: مقاوم در برابر خوردگی و زنگزدگی، مناسب برای محیطهای مرطوب و خورنده.
آلیاژهای ویژه (مانند Monel، Hastelloy و Inconel): ایدهآل برای محیطهای با دما و فشار بالا یا سیالات بسیار خورنده.
فولاد کربنی، برنج و پلاستیک: برای کاربردهای خاص و کمفشار.
3. فشار کاری را در نظر بگیرید
فشار کاری باید از فشار سیستم بالاتر باشد تا ایمنی حفظ شود.
حتماً مشخصات فشار قابل تحمل شیر را با نیاز سیستم تطبیق دهید.
4. دمای کاری متناسب با سیستم را انتخاب کنید
باید تحمل دمای کاری سیستم را داشته باشد.
برخی مواد برای دماهای خیلی بالا یا خیلی پایین مقاومتر هستند.
5. نوع سیال عبوری را بررسی کنید
سیالات خورنده یا دارای ناخالصیهای خاص نیاز به متریال مقاومتر دارند.
آببندی مناسب برای جلوگیری از نشتی اهمیت زیادی دارد.
6. تعداد شیرها و عملکرد آنها را بشناسید
مدلهای استاندارد شامل دو شیر مسدودکننده و یک متعادلکننده هستند.
در برخی مدلها، یک شیر تخلیه نیز برای خروج سیال اضافه شده است.
7. اندازه و ابعاد را با فضای نصب هماهنگ کنید
برای فضاهای محدود، مدلهای فشرده را انتخاب کنید.
نوع اتصال و محل نصب را قبل از خرید بررسی کنید.
8. از برندهای معتبر خرید کنید
انتخاب برندهای مطرح، تضمینکننده کیفیت و عملکرد محصول است.
به گارانتی و خدمات پس از فروش توجه کنید.
با در نظر گرفتن این فاکتورها، میتوانید محصولی را انتخاب کنید که ضمن افزایش ایمنی و کارایی سیستم، هزینههای نگهداری را نیز کاهش دهد.
