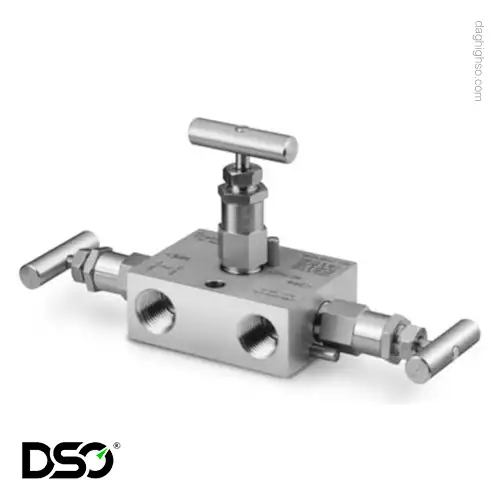

منیفولدسوئیچ لاک ۳ شیر مدل SS-V3NBF8 یکی از پیشرفته‌ترین و قابل‌اعتمادترین محصولات در حوزه کنترل فشار و اندازه‌گیری سیالات به شمار می‌رود. این منیفولد که از سری V شرکت شناخته‌شده Swagelok است، با تمرکز بر دقت، ایمنی، و قابلیت اطمینان بالا طراحی شده است تا نیازهای صنایع حساس و حیاتی را به‌خوبی پاسخ دهد.
این مدل منیفولد 3 راه به‌ویژه برای استفاده در سیستم‌هایی طراحی شده که ترانسمیترهای فشار تفاضلی در آن‌ها نقش کلیدی دارند. با ساختاری مهندسی‌شده، جنس بدنه مقاوم، و طراحی بهینه‌شده، SS-V3NBF8 نه تنها عملکردی دقیق و پایدار ارائه می‌دهد، بلکه در شرایط سخت محیطی نیز دوام بالایی دارد.
منیفولد SS-V3NBF8 با طراحی بدنه سنتی (Traditional Body) و چیدمان دقیق شیرها، امکان نصب مستقیم روی ترانسمیترهایی با فاصله استاندارد ۲ ۱/۸ اینچ (۵۴ میلی‌متر) بین نقاط اتصال را فراهم می‌سازد. این طراحی با هدف تطابق با تجهیزات رایج صنعتی انجام شده تا نیاز به قطعات اضافی یا تبدیل‌ها را کاهش دهد.
ساختار اصلی این منیفولد شامل دو شیر ایزولاسیون (Isolation Valve) برای قطع کامل جریان و یک شیر تعادل (Equalizing Valve) برای هم‌فشارسازی بین دو سمت ترانسمیتر است. این ترکیب سه‌شیره یکی از رایج‌ترین و کاربردی‌ترین پیکربندی‌ها برای کاربردهای اندازه‌گیری فشار تفاضلی در صنایع فرایندی است.
بدنه این محصول از فولاد ضد زنگ 316 (316 Stainless Steel) ساخته شده است؛ ماده‌ای که به‌خاطر مقاومت عالی در برابر خوردگی، فشار، و حرارت شناخته می‌شود. این جنس برای محیط‌های خورنده مانند پالایشگاه‌ها، پتروشیمی‌ها، و تأسیسات دریایی ایده‌آل است و عمر مفید تجهیزات را به‌طور قابل‌توجهی افزایش می‌دهد.
استفاده از این آلیاژ همچنین موجب کاهش نیاز به سرویس‌های مکرر شده و در درازمدت باعث صرفه‌جویی در هزینه‌های نگهداری می‌شود. انتخاب چنین متریالی نشان‌دهنده توجه شرکت سوئیچ لاک به کیفیت، پایداری و ایمنی عملکرد محصول است.
محصول مشابه:
منیفولد SS-V3NBF8 دارای اتصالات استاندارد 1/2 اینچ Female NPT در بخش‌های انتهایی است که به‌راحتی با سیستم‌های مختلف لوله‌کشی سازگار می‌شود. این ویژگی باعث می‌شود مهندسان در اجرای پروژه‌های جدید یا تعویض قطعات در سیستم‌های موجود، با محدودیتی مواجه نباشند.
همچنین این محصول امکان نصب در دو حالت مختلف را فراهم می‌کند:
وجود این دو گزینه به کاربران اجازه می‌دهد تا با توجه به شرایط فیزیکی محل نصب و نحوه اجرای سیستم لوله‌کشی، بهترین روش را انتخاب کنند. این انعطاف‌پذیری، منیفولد SS-V3NBF8 را به انتخابی مناسب برای پروژه‌های گوناگون با محدودیت‌های خاص تبدیل کرده است.
یکی از نکات متمایز در طراحی این محصول، استفاده از پین ایمنی (Safety Stop Pin) است. این پین از جنس فولاد ضد زنگ بوده و مانع از باز شدن یا جدا شدن ناخواسته کلاهک (Bonnet) از بدنه اصلی در اثر ارتعاش یا ضربه می‌شود. منیفولد همچنین با استاندارد سخت‌گیرانه MIL-STD 167-1 آزمایش شده است که تضمین‌کننده عملکرد ایمن در شرایط لرزشی و محیطی سخت است.
سطوح داخلی و روزه‌ها با کیفیت بسیار بالا پرداخت شده‌اند. این پرداخت کاری حرفه‌ای مانع از ایجاد نشتی، تجمع ذرات و ایجاد اختلال در جریان می‌شود. همچنین عملکرد ترانسمیترهایی که به این منیفولد متصل می‌شوند، بهبود یافته و دقت قرائت آن‌ها بالاتر می‌رود.
منیفولد SS-V3NBF8 بازه دمای کاری گسترده‌ای دارد؛ به‌طوری‌که در دماهای بسیار پایین تا -65°F معادل -53°C و دماهای بالا تا +450°F معادل 232°C قابل استفاده است. این ویژگی به‌خصوص در کاربردهایی که نوسانات دمایی زیادی وجود دارد (مانند خطوط بخار یا فرآیندهای شیمیایی)، اهمیت زیادی دارد.
طراحی شیرها با نوک توپی (Ball Tip) انجام شده که مزایای متعددی مانند آب‌بندی بهتر، کنترل دقیق‌تر جریان، و کاهش احتمال سایش را ارائه می‌دهد. این نوع طراحی در سیستم‌هایی که دقت بالا در اندازه‌گیری فشار ضروری است، بسیار کاربردی است.
منیفولد SS-V3NBF8 در صنایع گوناگون کاربرد دارد؛ مانند:
قابلیت آن در کنترل دقیق فشار، مقاومت بالا در برابر سیالات خورنده و امکان نصب در شرایط متنوع، این مدل را به یک گزینه مطمئن برای پروژه‌هایی با الزامات سخت‌گیرانه تبدیل کرده است.
محصول مشابه:
شرکت سوئیچ لاک همواره تأکید دارد که انتخاب و استفاده صحیح از محصولات باید با آگاهی کامل صورت گیرد. بررسی دقیق کاتالوگ محصول و انطباق کامل آن با نیازهای پروژه از مسئولیت‌های مهم طراح سیستم و کاربران نهایی است. نکاتی مانند فشار کاری، دمای محیط، نوع سیال، روش نصب، و شرایط بهره‌برداری باید به دقت بررسی شوند تا از عملکرد ایمن و مؤثر اطمینان حاصل شود.
جمع‌بندی
منیفولد ۳ شیر SS-V3NBF8 سوئیچ لاک با ترکیب مهندسی دقیق، ایمنی بالا، طراحی انعطاف‌پذیر و جنس بدنه مقاوم، یکی از گزینه‌های ممتاز در کنترل فشار در محیط‌های صنعتی محسوب می‌شود. این محصول برای سیستم‌هایی که نیاز به عملکرد پایدار، بدون نشتی، و مقاوم در برابر شرایط سخت دارند، انتخابی قابل اعتماد و ارزشمند است.
| جنس بدنه | استنلس استیل 316 |
|---|---|
| فشار اسمی | 10000PSI |
| جنس آب‌بندی | PTFE, آب‌بندی گرافیتی (Graphite-based) |
| طراحی درپوش | استاندارد با پین قفل |
