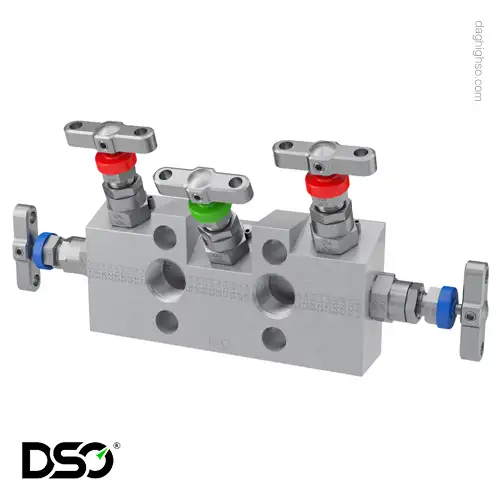

منیفولد پارکر پنج راه مدل HDS5MA ، نمونه‌ای برجسته از مهندسی دقیق در طراحی منیفولدهای ابزار دقیق است. این منیفولد 5 شیره با طراحی فشرده و سبک، برای نصب مستقیم بر روی دستگاه‌های اندازه‌گیری فشار یا فشار دیفرانسیل (جریان) طراحی شده و کاملاً مطابق با استاندارد DIN/IEC 61518 است.
به صورت کلی منیفولد 5 شیر معمولاً برای ترانسمیترهای فشار تفاضلی استفاده می‌شود و این امکان را فراهم می‌کند که بدون نیاز به جداسازی تجهیزات، عملیات‌های حیاتی مانند ایزوله‌سازی، تهویه (vent)، و کالیبراسیون به‌صورت ایمن و سریع انجام شوند. این نوع منیفولد شامل دو شیر ایزوله، یک شیر تراز (equalizing) و دو شیر وِنت است.
طراحی needle pattern این منیفولد، مزایای منحصر به فردی ارائه می‌دهد:
کنترل دقیق جریان: شیرهای سوزنی امکان تنظیم بسیار دقیق جریان را فراهم می‌کنند که برای کاربردهای حساس اندازه‌گیری ضروری است.
آب‌بندی فلز به فلز: نشیمنگاه‌های metal-to-metal تضمین‌کننده آب‌بندی 100% بدون حباب هستند که برای کاربردهای بحرانی حیاتی است.
عمر طولانی: طراحی سوزنی با کاهش سایش، عمر مفید طولانی‌تری نسبت به طراحی‌های توپی دارد.
بدنه از نوع Flat Barstock با مزایای زیر:
استحکام بالا: ساختار یکپارچه از میله تخت، استحکام مکانیکی عالی ارائه می‌دهد
ابعاد فشرده: مناسب برای نصب در فضاهای محدود
وزن سبک: کاهش تنش بر ابزار دقیق و سیستم لوله‌کشی
مواد ساخت و آب‌بندی
بدنه: فولاد ضدزنگ 316 برای مقاومت عالی در برابر خوردگی
پکینگ: دو گزینه برای کاربردهای مختلف:
PTFE: برای دمای -54°C تا +260°C
گرافیت: برای دمای -54°C تا +538°C
پیچ‌ها: فولاد کربنی استاندارد با گزینه ارتقا به فولاد ضدزنگ
بیشتر بخوانید:
ورودی: 1/2 اینچ NPT ماده برای سازگاری جهانی
خروجی: فلنج DIN IEC B مطابق با استاندارد DIN/IEC 61518
تخلیه: 1/4 اینچ NPT ماده برای اتصال آسان خطوط تخلیه
فاصله مرکزی: 54 میلی‌متر برای اتصالات فرآیند
سیستم ضد ارتعاش: مهره قفل غلاف ضد ارتعاش از شل شدن در محیط‌های پرلرزش جلوگیری می‌کند.
پین قفل کلاهک: جلوگیری از باز شدن ناخواسته کلاهک و افزایش ایمنی عملیات.
ساقه ضد پرتاب با Back Seating: طراحی کم گشتاور که ایمنی را در فشارهای بالا تضمین می‌کند.
بوش فشار غلاف: فشردگی یکنواخت پکینگ و آب‌بندی محکم را تضمین می‌کند.
دسته‌های T شکل ارگونومیک: با سیستم نگهداری مثبت برای عملکرد راحت و ایمن.
درپوش‌های گرد و غبار رنگی: برای شناسایی سریع عملکرد شیرها و حفاظت از آلودگی.
این نوآوری منحصر به فرد Parker امکان اتصال خطوط لوله بدون نیاز به نوار تفلون یا درزگیر مایع را فراهم می‌کند که:
کاهش زمان نصب: حذف مرحله اعمال درزگیر
افزایش ایمنی: عدم آلودگی سیستم با ذرات PTFE
قابلیت اطمینان بالاتر: آب‌بندی یکنواخت و قابل تکرار
منیفولد HDS5MA در کاربردهای زیر استفاده می‌شود:
بیشتر بخوانید:
قابلیت ردیابی کامل: بدنه و کلاهک‌ها کاملاً تا منبع اصلی مواد قابل ردیابی هستند.
گواهینامه 3.1: مطابق با BS EN 10204 برای مواد و تست فشار در دسترس است.
نمودار خطی: تمام منیفولدها دارای نمودار جریان حک شده روی بدنه هستند.
نصب سریع: طراحی نصب مستقیم، زمان و هزینه نصب را کاهش می‌دهد
نگهداری آسان: غلاف قابل تنظیم خارجی، سرویس بدون باز کردن سیستم را امکان‌پذیر می‌کند
ایمنی بالا: چندین لایه ایمنی برای عملکرد مطمئن
انعطاف‌پذیری: گزینه‌های سفارشی‌سازی گسترده برای انطباق با نیازهای خاص
دوام: مواد با کیفیت بالا و طراحی مقاوم برای عمر طولانی
فشار: تا 6000 PSI (414 بار) که این منیفولد را برای سخت‌ترین کاربردها مناسب می‌سازد.
دما: محدوده دمایی گسترده بسته به نوع پکینگ، امکان استفاده در شرایط مختلف را فراهم می‌کند.
نتیجه‌گیری
منیفولد پارکر پنج راه مدل HDS5MA با ترکیب طراحی needle pattern، ساختار flat barstock، و ویژگی‌های ایمنی پیشرفته، راه‌حلی جامع برای نیازهای اندازه‌گیری دقیق در صنایع بحرانی ارائه می‌دهد. این محصول با رعایت کامل استانداردهای بین‌المللی و ارائه گزینه‌های سفارشی‌سازی گسترده، انتخابی مطمئن برای مهندسان و متخصصان ابزار دقیق است که به دنبال عملکرد برتر، ایمنی بالا و قابلیت اطمینان طولانی مدت هستند.
| جنس بدنه | استنلس استیل 316 |
|---|---|
| جنس آب‌بندی | PTFE, فلز به فلز |
| فشار اسمی | 6000 Psi |
| طراحی درپوش | استاندارد با پین قفل |
