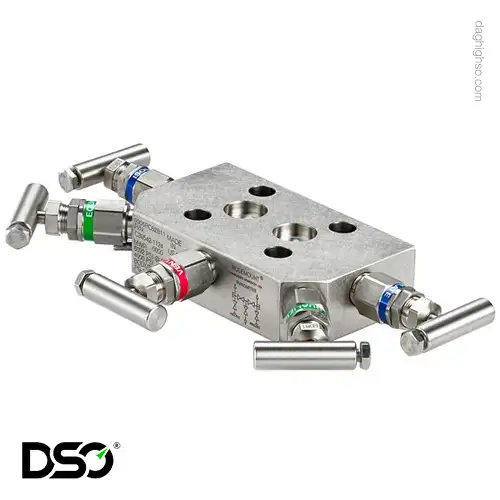

منیفولد روزمونت 305 مدل C30542 نمایانگر نوآوری در طراحی منیفولدهای ابزار دقیق است که با بهره‌گیری از تکنولوژی انحصاری Coplanar™، استانداردهای جدیدی را در صنعت تعریف می‌کند. این منیفولد 5 شیر با طراحی سبک و پیشرفته، راه‌حلی جامع برای نیازهای پیچیده اندازه‌گیری فشار در صنایع مختلف ارائه می‌دهد.
منیفولد ۵ راه مخصوص ترانسمیتر فشار دیفرانسیل، یک تجهیز کلیدی در سیستم‌های اندازه‌گیری دقیق است که بین لاین فشار و ترانسمیتر نصب می‌شود. این منیفولد دارای سه شیر اصلی (دو شیر ایزولاسیون برای فشار بالا و پایین + یک شیر بالانس) و دو شیر اضافی (برای تخلیه یا تست) است.
طراحی آن به گونه‌ای است که امکان جداسازی ترانسمیتر از سیستم، بدون قطع کامل فرآیند را فراهم می‌کند. این ویژگی برای عملیات‌هایی مثل کالیبراسیون، تعمیر یا تخلیه ایمن فشار بسیار کاربردی است. استفاده از این محصول باعث افزایش ایمنی، دقت اندازه‌گیری و کاهش خطای انسانی در محیط‌های صنعتی می‌شود.
یکی از برجسته‌ترین ویژگی‌های منیفولد C30542، قابلیت اتصال مستقیم به ترانسمیترهای Coplanar روزمونت بدون نیاز به فلنج واسط است. این نوآوری نه تنها فرآیند نصب را ساده‌تر می‌کند، بلکه با حذف اتصالات اضافی، احتمال نشتی را به طور چشمگیری کاهش می‌دهد. در واقع، این طراحی منحصر به فرد تعداد نقاط نشتی احتمالی را تا 50 درصد نسبت به سیستم‌های سنتی ترانسمیتر-فلنج-منیفولد کاهش می‌دهد.
منیفولد C30542 با پیکربندی 5 شیر، امکانات گسترده‌ای برای مدیریت فرآیند اندازه‌گیری فراهم می‌کند:
وزن سبک منیفولد C30542 یکی از مزایای کلیدی آن محسوب می‌شود که نصب را آسان‌تر کرده و تنش وارده بر ترانسمیتر و سیستم لوله‌کشی را کاهش می‌دهد. با وجود وزن سبک، این منیفولد از مواد با کیفیت بالا ساخته شده که دوام و قابلیت اطمینان طولانی مدت را در شرایط سخت صنعتی تضمین می‌کند.
بیشتر بخوانید:
یکی از ویژگی‌های منحصر به فرد منیفولد روزمونت C30542، امکان مونتاژ کارخانه‌ای با ترانسمیتر است. این مجموعه یکپارچه در کارخانه مونتاژ، تست نشتی و کالیبره می‌شود که مزایای زیر را به همراه دارد:
کاهش زمان نصب: دریافت یک واحد آماده نصب که نیاز به مونتاژ در محل را حذف می‌کند
افزایش قابلیت اطمینان: تست‌های کارخانه‌ای تضمین می‌کنند که سیستم عاری از نشتی و کاملاً کالیبره است
کاهش خطای انسانی: حذف نیاز به مونتاژ در محل، احتمال خطاهای نصب را کاهش می‌دهد
صرفه‌جویی در هزینه: کاهش زمان و نیروی کار مورد نیاز برای راه‌اندازی
منیفولد C30542 با انواع مختلف ترانسمیترهای فشار روزمونت سازگار است:
ترانسمیترهای فشار دیفرانسیل: برای اندازه‌گیری اختلاف فشار در کاربردهای جریان، سطح و فشار
ترانسمیترهای فشار استاتیک: برای اندازه‌گیری فشار مطلق و گیج
ترانسمیترهای چندمتغیره: برای اندازه‌گیری همزمان چندین پارامتر فرآیندی
پیکربندی ویژه گاز طبیعی
برای کاربردهای گاز طبیعی که نیاز به حداکثر ایمنی و قابلیت اطمینان دارند، نسخه ویژه‌ای از این منیفولد پنج شیر طراحی شده است. این پیکربندی حفاظت اضافی در برابر نشتی را فراهم می‌کند و یکپارچگی سیگنال فشار دیفرانسیل را در کاربردهای حساس گاز طبیعی تضمین می‌نماید.
منیفولد روزمونت C30542 در طیف وسیعی از صنایع و کاربردها استفاده می‌شود:
صنعت نفت و گاز:
اندازه‌گیری جریان در خطوط انتقال
کنترل فشار در واحدهای فرآوری
مانیتورینگ سطح در مخازن ذخیره
صنایع شیمیایی و پتروشیمی:
کنترل فرآیندهای واکنشی
اندازه‌گیری جریان مواد خورنده
مانیتورینگ فشار در راکتورها
نیروگاه‌ها:
اندازه‌گیری فشار بخار
کنترل سطح در دیگ‌های بخار
مانیتورینگ سیستم‌های خنک‌کننده
کاهش نقاط نشتی: با 50% کاهش در نقاط نشتی احتمالی، هزینه‌های نگهداری و ریسک‌های محیط زیستی به طور قابل توجهی کاهش می‌یابد.
نصب سریع و آسان: طراحی یکپارچه و امکان دریافت مجموعه پیش‌مونتاژ شده، زمان نصب را تا 75% کاهش می‌دهد.
قابلیت اطمینان بالا: حذف اتصالات اضافی و تست‌های کارخانه‌ای، قابلیت اطمینان سیستم را افزایش می‌دهد.
کاهش هزینه کل مالکیت: با کاهش نیاز به نگهداری، کاهش زمان توقف و افزایش طول عمر، هزینه کل مالکیت به طور چشمگیری کاهش می‌یابد.
منیفولد روزمونت C30542 مطابق با استانداردهای بین‌المللی صنعت ابزار دقیق طراحی و تولید شده است. این محصول تحت آزمایش‌های سخت‌گیرانه کیفیت قرار می‌گیرد تا عملکرد مطمئن در شرایط مختلف تضمین شود.
نتیجه‌گیری
منیفولد روزمونت پنج شیر مدل C30542 با ترکیب تکنولوژی پیشرفته Coplanar، طراحی نوآورانه و کیفیت ساخت برتر، گزینه‌ای ایده‌آل برای صنایعی است که به دنبال بهبود دقت اندازه‌گیری، کاهش هزینه‌های عملیاتی و افزایش قابلیت اطمینان سیستم‌های ابزار دقیق خود هستند. این محصول نه تنها یک منیفولد، بلکه یک راه‌حل جامع برای چالش‌های اندازه‌گیری فشار در صنایع مدرن محسوب می‌شود.
| جنس بدنه | استنلس استیل 316L |
|---|---|
| جنس آب‌بندی | PTFE, آب‌بندی گرافیتی (Graphite-based) |
| فشار اسمی | 10000PSI, 6000 Psi |
| طراحی درپوش | استاندارد با پین قفل |
