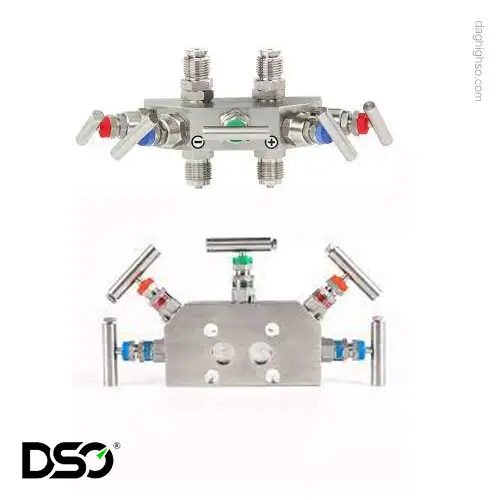

منیفولد 5 راه ویکا مدل IV515 محصولی با کیفیت برتر آلمانی است که برای کاربردهای تخصصی اندازه‌گیری فشار دیفرانسیل طراحی شده است. این منیفولد با فاصله مرکزی 54 میلی‌متر و ساختار مهندسی دقیق، راه‌حلی جامع برای نیازهای پیچیده صنایع مختلف در زمینه کنترل و اندازه‌گیری فشار ارائه می‌دهد.
به صورت کلی منیفولد 5 شیر این امکان را فراهم می‌کند که بدون قطع سیستم، فشار خط و ابزار اندازه‌گیری به‌صورت مستقل کنترل یا تعویض شود.
منیفولد ویکا IV515 دارای پیکربندی هوشمندانه‌ای متشکل از پنج شیر است که هر کدام نقش حیاتی در عملکرد سیستم ایفا می‌کنند:
دو شیر قطع و وصل (Shut-off Valves): یک شیر برای هر طرف فشار که امکان جداسازی کامل ابزار اندازه‌گیری فشار دیفرانسیل از فرآیند را فراهم می‌کند. این شیرها برای انجام تعمیرات، کالیبراسیون یا تعویض تجهیزات بدون توقف فرآیند ضروری هستند.
دو شیر تخلیه (Vent Valves): امکان تخلیه هدفمند یک یا هر دو طرف فشار را فراهم می‌آورند. این قابلیت برای حذف هوای محبوس، تخلیه مایعات ناخواسته و آماده‌سازی سیستم برای کالیبراسیون حیاتی است.
یک شیر متعادل‌سازی فشار (Pressure Compensating Valve): این شیر مرکزی امکان برقراری تعادل بین طرف مثبت و منفی را فراهم می‌کند که از ایجاد فشار یک‌طرفه در حین راه‌اندازی و بهره‌برداری جلوگیری می‌نماید.
آرایش رادیال شیرها در کنار یکدیگر، یکی از ویژگی‌های متمایز این منیفولد است که مزایای زیر را به همراه دارد:
دسترسی آسان: تمام شیرها در یک ردیف قرار دارند که دسترسی و کنترل آنها را ساده‌تر می‌کند
صرفه‌جویی در فضا: طراحی فشرده برای نصب در فضاهای محدود ایده‌آل است
عملکرد ارگونومیک: اپراتور می‌تواند به راحتی وضعیت تمام شیرها را مشاهده و کنترل کند
بدنه از فولاد ضدزنگ 316L: این آلیاژ پیشرفته با محتوای کربن پایین، مقاومت عالی در برابر خوردگی بین‌دانه‌ای را ارائه می‌دهد که برای محیط‌های خورنده صنعتی ایده‌آل است.
آب‌بندی PTFE: استفاده از پلی‌تترافلوئوراتیلن برای پکینگ، عملکرد بدون نشتی را در محدوده وسیعی از دماها و در تماس با انواع سیالات شیمیایی تضمین می‌کند.
با فشار نامی 6000 PSI (420 بار)، منیفولد IV515 برای سخت‌ترین کاربردهای صنعتی طراحی شده است. این قابلیت آن را برای استفاده در:
صنایع نفت و گاز با فشار بالا
واحدهای پتروشیمی
سیستم‌های هیدرولیک صنعتی
کاربردهای دریایی و فراساحلی مناسب می‌سازد.
بیشتر بخوانید:
ارائه گواهینامه بازرسی 3.1 برای تمام قطعات در تماس با سیال، تضمینی بر کیفیت مواد و قابلیت ردیابی کامل است. این گواهینامه شامل:
ترکیب شیمیایی مواد
خواص مکانیکی
نتایج آزمون‌های غیرمخرب
تأیید مطابقت با استانداردهای مربوطه
وجود سوراخ‌های براکت برای نصب، انعطاف‌پذیری در نحوه مونتاژ را فراهم می‌کند:
نصب دیواری: برای صرفه‌جویی در فضا
نصب روی پنل: برای یکپارچه‌سازی در تابلوهای کنترل
نصب روی سازه: برای کاربردهای میدانی
فاصله مرکزی سمت گیج: 54 میلی‌متر برای سازگاری استاندارد
اتصال تخلیه: G1/4 بدون درپوش برای اتصال آسان لوله‌های تخلیه
آرایش شیرها: موقعیت رادیال، کنار هم برای دسترسی بهینه
جنس بدنه: فولاد ضدزنگ 316L برای حداکثر مقاومت
فشار نامی: 6000 PSI / 420 بار برای کاربردهای فشار بالا
منیفولد ویکا IV515 در طیف وسیعی از صنایع کاربرد دارد:
صنعت نفت و گاز:
اندازه‌گیری جریان در خطوط انتقال
کنترل فشار در تأسیسات فرآوری
مانیتورینگ چاه‌های تولیدی
پتروشیمی و پالایش:
کنترل فرآیندهای تقطیر
اندازه‌گیری فشار در راکتورها
مانیتورینگ سیستم‌های انتقال
صنایع شیمیایی:
کنترل واکنش‌های شیمیایی
اندازه‌گیری جریان مواد خورنده
مانیتورینگ فشار در مخازن ذخیره
نیروگاه‌ها:
اندازه‌گیری فشار بخار
کنترل سطح در بویلرها
مانیتورینگ سیستم‌های خنک‌کننده
کیفیت آلمانی: استفاده از استانداردهای سخت‌گیرانه آلمان در طراحی و تولید
عمر طولانی: مواد با کیفیت بالا و طراحی مقاوم برای دوام طولانی مدت
نگهداری آسان: طراحی ساده برای سرویس و نگهداری سریع
ایمنی بالا: گواهینامه‌های معتبر برای استفاده در محیط‌های خطرناک
سازگاری گسترده: قابلیت استفاده با انواع ابزارهای اندازه‌گیری
نتیجه‌گیری
منیفولد ویکا پنج راه مدل IV515 ترکیبی از مهندسی دقیق آلمانی، مواد با کیفیت برتر و طراحی کاربرمحور است که آن را به انتخابی ایده‌آل برای کاربردهای حساس اندازه‌گیری فشار دیفرانسیل تبدیل می‌کند. این محصول با ارائه قابلیت اطمینان بالا، ایمنی تضمین شده و عملکرد طولانی مدت، سرمایه‌گذاری ارزشمندی برای صنایعی است که دقت و قابلیت اطمینان برای آنها حیاتی است.
| جنس بدنه | استنلس استیل 316L |
|---|---|
| فشار اسمی | 6000 Psi |
| جنس آب‌بندی | PTFE |
| طراحی درپوش | استاندارد |
