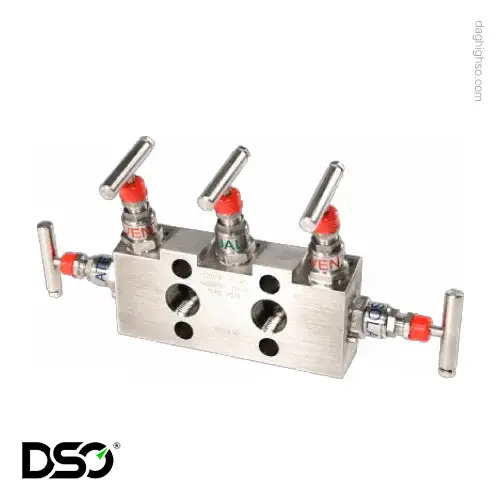

منیفولد اولیور ۵ شیر مدل Y53

معرفی جامع، مشخصات فنی و کاربردها

منیفولد اولیور ۵ شیر مدل Y53 محصول شرکت Oliver Valves یکی از پیشرفته‌ترین و قابل‌اعتمادترین تجهیزات ابزار دقیق برای اندازه‌گیری فشار تفاضلی در صنایع حساس است. این منیفولد با طراحی منحصربه‌فرد خود، نصب مستقیم روی ترانسمیترهای فشار تفاضلی را امکان‌پذیر می‌سازد و ایزولاسیون مستقل به همراه تهویه (Vent) برای ورودی‌های فشار بالا (HP) و فشار پایین (LP) را فراهم می‌کند. علاوه بر این، یک شیر برابرساز (Equalising Valve) جهت کالیبراسیون راحت و دقیق سیستم در نظر گرفته شده است. در ادامه به بررسی کامل ویژگی‌ها، مشخصات فنی، عملکرد و مزایای رقابتی این محصول می‌پردازیم.

طراحی و عملکرد منیفولد Y53

منیفولد Y53 با رویکرد مهندسی دقیق و بر اساس نیازهای صنایع نفت، گاز و پتروشیمی طراحی شده است. بدنه این منیفولد از مواد مقاوم در برابر خوردگی و شرایط سخت محیطی ساخته شده و در عملیات طولانی‌مدت، پایداری و ایمنی را تضمین می‌کند. طراحی سوزنی (Needle Valve) در هر پنج شیر، قابلیت قطع و وصل کاملاً ایمن با آب‌بندی حبابی (Bubble-tight shutoff) را فراهم می‌آورد. نوک سوزنی غیرچرخان (Non-rotating tip) و ضد سایش (Anti-galling) این شیرها موجب افزایش طول عمر و کاهش نیاز به تعمیرات می‌شود.

هر یک از پنج شیر به صورت مستقل عمل می‌کنند. دو شیر به عنوان ایزولاسیون ورودی فشار بالا و پایین، دو شیر به عنوان ونت (تخلیه/تهویه) و یک شیر به عنوان برابرساز فشار تعبیه شده است. این پیکربندی انعطاف‌پذیری عملیاتی بالایی را برای اپراتور فراهم می‌کند و امکان کالیبراسیون، تعمیر و نگهداری بدون توقف فرآیند را می‌دهد.

مشخصات فنی کامل

منیفولد Y53 اولیور با توجه به نیازهای متنوع صنعتی، طیف وسیعی از ویژگی‌های فنی را در اختیار کاربر قرار می‌دهد:

قطر داخلی (Bore): 0.21 اینچ (5.4 میلی‌متر)
سایز اتصال: ¼ اینچ تا ½ اینچ (NPT به صورت استاندارد، BSPP و BSPT نیز موجود)
نوع دسته (Handle): T-Bar برای سهولت در عملکرد شیرها
پکینگ: PTFE یا گرافیت، مناسب برای مقاومت در برابر دما و مواد خورنده
فشار کاری: ۶۰۰۰ PSI (۴۱۳ بار) به صورت استاندارد، با قابلیت ارتقاء تا ۱۰۰۰۰ PSI (۶۸۹ بار)
بازه دمای عملیاتی: ۲۴۰ تا ۵۴۰ درجه سانتی‌گراد (۴۶۴ تا ۱۰۰۴ درجه فارنهایت)
ماشین‌کاری رزوه: CNC Single Point برای دقت و کیفیت بالای اتصال
نوک شیر: قابل تعویض (Interchangeable) بدون نیاز به ابزار خاص، در انواع سخت، نرم و میترینگ
ایمنی: اسپيندل‌های Back Seating و Anti-blowout، پین ضد جداسازی، کپ محافظ رزوه با کد رنگ
گواهینامه‌ها: BS EN 10204 3.1 (رهگیری متریال)، ISO 9001 (مدیریت کیفیت)، تست فشار

مزایای کلیدی و ویژگی‌های منحصربه‌فرد

۱. ایمنی و قابلیت اطمینان بالا
منیفولد Y53 با بهره‌گیری از اسپيندل‌های ضد بیرون‌زدگی (Anti-blowout) و سیستم آب‌بندی دینامیک خودتنظیم، امنیت کاربری را حتی در فشارهای بسیار بالا تضمین می‌کند. وجود پین ضد جداسازی مانع از باز شدن ناخواسته هد شیر شده و ضریب اطمینان را بالا می‌برد.

۲. دوام و مقاومت در شرایط سخت
استفاده از مواد درجه یک و پکینگ گرافیت یا PTFE باعث می‌شود این منیفولد در محیط‌های بسیار خورنده، دماهای بالا و فشارهای سنگین عملکردی پایدار و بدون نشتی داشته باشد. عمر مفید بالا و نیاز کم به تعمیرات، صرفه‌جویی در هزینه‌های نگهداری را به همراه دارد.

۳. آب‌بندی و عملکرد بی‌نقص
نوک سوزنی غیرچرخان و ضد سایش، آب‌بندی حبابی و عملکرد نرم و دقیق را تضمین می‌کند. این ویژگی‌ها از آسیب به سطوح داخلی و نشتی در طول زمان جلوگیری می‌کند.

۴. قابلیت سفارشی‌سازی و انعطاف‌پذیری
منیفولد Y53 با انواع رزوه (NPT، BSPT، BSPP) و سایزهای متنوع، قابلیت انطباق با هر سیستم لوله‌کشی و ترانسمیتر را دارد. نوک‌های سوزنی قابل تعویض نیز امکان استفاده از شیر در کاربردهای مختلف را فراهم می‌کند.

۵. طراحی فشرده و بهینه
ابعاد کامپکت و طراحی مهندسی‌شده این منیفولد، نصب در فضاهای محدود و سیستم‌های پیچیده را آسان ساخته و مدیریت جریان را در خطوط ابزار دقیق بهینه می‌کند.

کاربردهای منیفولد اولیور ۵ شیر مدل Y53 در صنایع مختلف

منیفولد اولیور 5 شیر Y53 به طور خاص برای استفاده در صنایع نفت، گاز، پتروشیمی و نیروگاهی توسعه یافته است. کاربردهای اصلی این محصول عبارتند از:

اندازه‌گیری فشار تفاضلی: نصب مستقیم روی ترانسمیترهای فشار تفاضلی جهت مانیتورینگ دقیق خطوط لوله و تجهیزات فرآیندی
اندازه‌گیری سطح مایعات: استفاده در تانک‌ها و مخازن برای تعیین سطح مایعات با دقت بالا
اندازه‌گیری فشار استاتیک: کنترل فشار فرآیند و حفاظت از تجهیزات حساس
کالیبراسیون و سرویس تجهیزات: امکان تعمیر و کالیبراسیون بدون قطع فرآیند، افزایش ایمنی و بهره‌وری
کنترل کیفیت و گواهینامه‌های معتبر
تمامی محصولات اولیور از جمله منیفولد Y53 تحت کنترل کیفیت سخت‌گیرانه و مطابق با استانداردهای بین‌المللی تولید می‌شوند. رهگیری کامل متریال (Material Traceability) و ارائه گواهینامه BS EN 10204 3.1 تضمین می‌کند که هر قطعه با مشخصات شیمیایی و مکانیکی دقیق مطابقت دارد. تست فشار و تاییدیه‌های ISO 9001 نیز کیفیت ساخت و عملکرد را تضمین می‌کند.

مقایسه با رقبا و مزیت‌های رقابتی

در مقایسه با سایر انواع منیفولد پنج راه موجود در بازار، Y53 اولیور با کیفیت ساخت ممتاز، قابلیت تحمل فشار و دمای بالا، و ویژگی‌های ایمنی پیشرفته (مانند سیستم ضد بیرون‌زدگی و نوک سوزنی غیرچرخان) انتخابی ایده‌آل برای پروژه‌های حساس و حیاتی محسوب می‌شود. همچنین، تنوع در نوع رزوه و سایز اتصال باعث می‌شود این محصول در پروژه‌های مختلف به راحتی قابل استفاده باشد و نیاز به سفارشی‌سازی‌های پیچیده را کاهش دهد.

نتیجه‌گیری

منیفولد اولیور ۵ شیر مدل Y53 با طراحی مهندسی دقیق، کیفیت ساخت بی‌نظیر، و قابلیت اطمینان بالا، یک راهکار جامع و مطمئن برای مدیریت فشار، کالیبراسیون و ایمنی در خطوط ابزار دقیق است. این محصول با رعایت بالاترین استانداردهای صنعتی، تضمین می‌کند که سیستم‌های اندازه‌گیری در شرایط سخت و حساس، همیشه دقیق، ایمن و قابل اعتماد باقی بمانند. انتخاب Y53 یعنی انتخاب کیفیت، امنیت و دوام در پروژه‌های ابزار دقیق.

برای مشاوره، کسب اطلاعات بیشتر یا ثبت سفارش، با کارشناسان ما در دقیق صنعت اوپاتان تماس بگیرید و استعلام خود را ثبت کنید.
