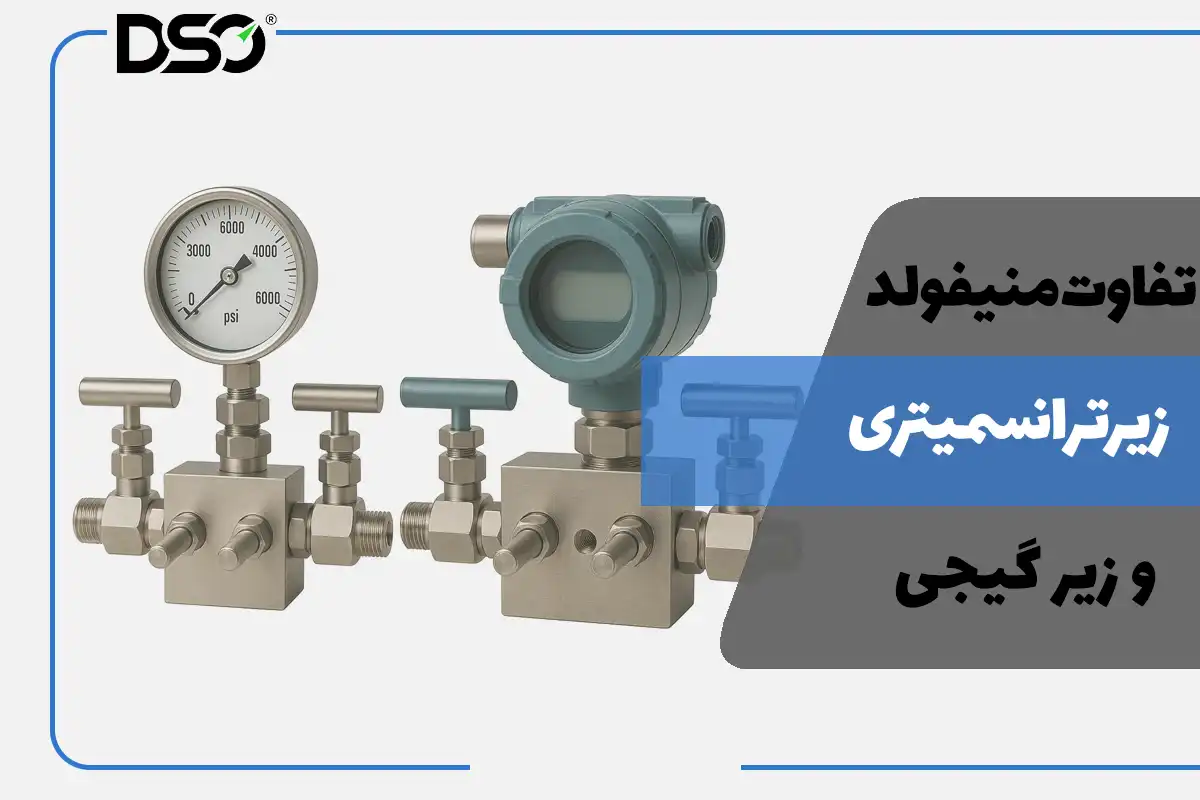

تفاوت منیفولد ولو دو راهه زیر گیجی و زیر ترانسمیتری: راهنمای جامع
آنچه در این مطلب میخوانید:
منیفولد ولوها، به عنوان اجزای کلیدی در صنایع مختلف، وظیفه کنترل و تنظیم جریان سیالات را بر عهده دارند. در این میان، منیفولد ولوهای دو راهه زیر گیجی و زیر ترانسمیتری، کاربردهای خاص خود را دارند که در این مقاله به تفاوت‌های آنها خواهیم پرداخت.
تفاوت اصلی منیفولد ولو زیر گیجی و ترانسمیتری
منیفولد ولوهای 2 راهه زیر گیجی، که مستقیماً به گیج‌های فشار متصل می‌شوند، معمولاً دارای اتصال خروجی مادگی (Female) و دریچه تخلیه (Vent) در همان سمت هستند. این طراحی، امکان تخلیه ایمن فشار را فراهم می‌کند. در مقابل، منیفولد ولوهای زیر ترانسمیتری، که برای اتصال به ترانسمیترهای فشار طراحی شده‌اند، دریچه تخلیه (Vent) را در سمت نری (Male) خود دارند.
در صورت نیاز به اطلاعات بیشتر درباره این تجهیزات، بهتر است ابتدا مقاله منیفولد ولو یا شیر منیفولد چیست؟ را مطالعه کنید.
کاربردها و مزایای منیفولد ولو 2 راهه زیر گیجی
منیفولد ولو دو راهه زیر گیجی، یک شیر صنعتی است که به طور خاص برای نصب و اتصال گیج‌های فشار به خطوط فرآیندی طراحی شده است. این نوع منیفولد ولو، امکان ایزوله کردن، تخلیه و کالیبراسیون گیج‌های فشار را فراهم می‌کند و نقش مهمی در افزایش دقت و ایمنی اندازه‌گیری فشار در صنایع مختلف ایفا می‌کند.
نحوه عملکرد منیفولد ولو دو راهه زیر گیجی:
منیفولد ولو 2 راهه زیر گیجی، معمولاً دارای دو شیر است:
- شیر ایزوله (Isolation Valve): این شیر، گیج فشار را از خط فرآیند جدا می‌کند. با بستن این شیر، می‌توان گیج را برای تعمیر، تعویض یا کالیبراسیون از خط خارج کرد، بدون اینکه نیاز به قطع جریان فرآیند باشد.
- شیر تخلیه (Vent Valve): این شیر، امکان تخلیه فشار از گیج را فراهم می‌کند. با باز کردن این شیر، می‌توان فشار داخل گیج را تخلیه کرد تا از آسیب به گیج جلوگیری شود یا برای کالیبراسیون آماده شود.
هنگامی که هر دو شیر باز هستند، فشار فرآیند به گیج منتقل می‌شود و اندازه‌گیری انجام می‌شود. برای ایزوله کردن گیج، شیر ایزوله بسته می‌شود و شیر تخلیه باز می‌شود تا فشار داخل گیج تخلیه شود. برای تخلیه فشار از گیج، شیر تخلیه باز می‌شود و شیر ایزوله بسته می‌ماند.
کاربردها و مزایای منیفولد دو شیر ترانسمیتری
منیفولد دو شیر ترانسمیتری، یک شیر صنعتی است که به طور خاص برای نصب و اتصال ترانسمیترهای فشار به خطوط فرآیندی طراحی شده است. این نوع منیفولد ولو، علاوه بر ایزوله کردن و تخلیه فشار، امکان کالیبراسیون و تنظیم نقطه صفر (زیرو پوزیشن) ترانسمیتر را نیز فراهم می‌کند. این قابلیت در ترانسمیترها، برای اندازه‌گیری دقیق‌تر فشار، حیاتی است.
نحوه عملکرد منیفولد 2 شیر ترانسمیتری:
منیفولد 2 شیر ترانسمیتری، معمولاً دارای دو شیر است:
- شیر ایزوله (Isolation Valve): این شیر، ترانسمیتر فشار را از خط فرآیند جدا می‌کند. با بستن این شیر، می‌توان ترانسمیتر را برای تعمیر، تعویض یا کالیبراسیون از خط خارج کرد، بدون اینکه نیاز به قطع جریان فرآیند باشد.
- شیر تخلیه/کالیبراسیون (Vent/Calibration Valve): این شیر، امکان تخلیه فشار از ترانسمیتر و همچنین اتصال یک دستگاه کالیبراسیون را فراهم می‌کند. با باز کردن این شیر، می‌توان فشار داخل ترانسمیتر را تخلیه کرد یا یک دستگاه کالیبراسیون را به آن متصل کرد تا ترانسمیتر را کالیبره کرد.
هنگامی که هر دو شیر باز هستند، فشار فرآیند به ترانسمیتر منتقل می‌شود و اندازه‌گیری انجام می‌شود. برای ایزوله کردن ترانسمیتر، شیر ایزوله بسته می‌شود و شیر تخلیه/کالیبراسیون باز می‌شود تا فشار داخل ترانسمیتر تخلیه شود. همچنین برای کالیبراسیون ترانسمیتر، یک دستگاه کالیبراسیون به شیر تخلیه/کالیبراسیون متصل می‌شود.
جمع بندی
در این مقاله، به بررسی جامع تفاوت‌های کلیدی بین منیفولد ولو دو راهه زیر گیجی و زیر ترانسمیتری پرداختیم. همانطور که اشاره شد، منیفولد ولو زیر گیجی برای نصب و اتصال مستقیم به گیج‌های فشار و ایزوله و تخلیه فشار از آنها طراحی شده است. در مقابل، منیفولد ولو زیر ترانسمیتری، علاوه بر این قابلیت‌ها، امکان کالیبراسیون و تنظیم نقطه صفر ترانسمیتر را نیز فراهم می‌کند. انتخاب منیفولد ولو مناسب، بستگی به نوع دستگاه اندازه‌گیری فشار (گیج یا ترانسمیتر) و نیازهای فرآیند دارد. برای انتخاب دقیق و متناسب با نیاز خود، می‌توانید از مشاوره تخصصی کارشناسان ما بهره‌مند شوید. با ما تماس بگیرید تا بهترین راهکار را برای سیستم‌های اندازه‌گیری فشار خود دریافت کنید.
