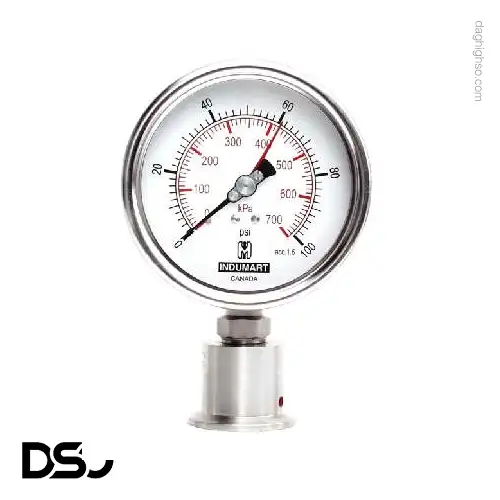

گیج فشار دیافراگمی سری S31 ایندومارت یک راهکار پیشرفته برای اندازه‌گیری فشار در محیط‌های بهداشتی و فرآیندهای مواد خورنده است. با بدنه تمام استیل ضدزنگ 316L و طراحی مطابق با استانداردهای بهداشتی، این گیج فشار دیافراگمی برای صنایع غذایی، دارویی و شیمیایی ایده‌آل است. سری S31 در سه مدل S31-1، S31-2 و S31-3 با دیافراگم‌های مختلف ارائه می‌شود تا پاسخگوی نیازهای متنوع صنعتی باشد.
S31-1: دیافراگم 32 میلی‌متری (1⅜ اینچ)
مشخصات: این مدل کوچک‌ترین دیافراگم سری S31 را دارد که برای کاربردهای فضای محدود و فشارهای متوسط طراحی شده است.
کاربرد: مناسب برای خطوط کوچک تولید، آزمایشگاه‌های تحقیقاتی، سیستم‌های پایلوت و کاربردهایی که نیاز به دقت متوسط و اندازه کمپکت دارند. این مدل برای فرآیندهای لبنی کوچک، سیستم‌های تزریق دارو و بیوراکتورهای آزمایشگاهی ایده‌آل است.
S31-2: دیافراگم 44 میلی‌متری (1⅞ اینچ)
مشخصات: دیافراگم متوسط با حساسیت بالاتر نسبت به مدل S31-1 و قابلیت تحمل فشارهای متنوع‌تر.
کاربرد: مناسب برای خطوط تولید متوسط، سیستم‌های HVAC، فرآیندهای شیمیایی نیمه‌صنعتی و کاربردهایی که تعادل بین اندازه و حساسیت مطلوب است. این مدل برای سیستم‌های تصفیه آب، خطوط تولید نوشیدنی و فرآیندهای دارویی متوسط مناسب است.
S31-3: دیافراگم 72 میلی‌متری (2⅞ اینچ)
مشخصات: بزرگ‌ترین دیافراگم سری با بالاترین حساسیت و قابلیت اندازه‌گیری فشارهای بسیار کم.
کاربرد: برای کاربردهای صنعتی سنگین، سیستم‌های بزرگ مقیاس و فرآیندهایی که نیاز به حداکثر دقت دارند. این مدل برای پالایشگاه‌ها، پتروشیمی‌ها، خطوط تولید بزرگ غذایی و سیستم‌های انتقال گاز طبیعی مناسب است.
برای مشاهده سایر محصولات و اطلاعات فنی کامل‌تر، به صفحه پرشر گیج ایندومارت مراجعه کنید.
اتصال Tri-Clamp (سایزهای 1½، 2 و 3 اینچ)
مشخصات: اتصالات بهداشتی استاندارد با قابلیت باز و بسته شدن سریع، مطابق با استانداردهای صنایع غذایی و دارویی.
کاربرد: مخصوص صنایع غذایی، لبنی، دارویی و بیوتکنولوژی که نیاز به تمیزکاری مداوم و جلوگیری از آلودگی متقابل دارند. این اتصالات در خطوط شیر، آبمیوه، بیر، مواد دارویی مایع و بیوراکتورها استفاده می‌شوند.
کوپلینگ ماده یا نر (استاندارد DIN یا ANSI)
مشخصات: اتصالات صنعتی استاندارد با مقاومت بالا در برابر فشار و دما، قابل استفاده در محیط‌های سخت صنعتی.
کاربرد: برای صنایع شیمیایی، پتروشیمی، نفت و گاز که نیاز به اتصالات مقاوم و پایدار دارند. این اتصالات در خطوط انتقال مواد شیمیایی، راکتورهای تحت فشار و سیستم‌های پالایشگاهی کاربرد دارند.
اتصال رزوه‌ای (¼ یا ½ اینچ NPT یا BSP ماده)
مشخصات: اتصالات استاندارد آمریکایی (NPT) یا بریتانیایی (BSP) با قابلیت اتصال مستقیم به انواع ترانسمیترها و گیج‌ها.
کاربرد: برای اتصال مستقیم به ابزارهای اندازه‌گیری، ترانسمیترهای فشار، سوئیچ‌های فشار و سیستم‌های کنترل خودکار. این نوع اتصال در اکثر کاربردهای صنعتی استاندارد قابل استفاده است.
کاپیلاری (اختیاری)
مشخصات: لوله‌های نازک استیل ضدزنگ که امکان نصب ابزار اندازه‌گیری در فاصله از نقطه اندازه‌گیری را فراهم می‌کنند.
کاربرد: برای شرایطی که دسترسی مستقیم به نقطه اندازه‌گیری مشکل است، محیط‌های با دمای بالا، مکان‌های خطرناک، یا جاهایی که ارتعاش زیاد وجود دارد. مثلاً در کوره‌ها، راکتورهای داغ، و تجهیزات چرخان.
تأثیر نوع اتصال بر حداکثر فشار:
اتصالات Tri-Clamp: فشار کمتری را تحمل می‌کنند (150-230 psi) اما برای کاربردهای بهداشتی بهینه هستند.
اتصالات کوپلینگ: فشار بالاتری را تحمل می‌کنند (360-600 psi) و برای کاربردهای صنعتی سنگین مناسبند.
بیشتر بخوانید:
S31-1: 36 psi (2.5 بار)
کاربرد: مناسب برای سیستم‌های فشار متوسط مانند سیستم‌های تهویه، کمپرسورهای کوچک و فرآیندهای صنعتی سبک.
S31-2: 23 psi (1.6 بار)
کاربرد: برای سیستم‌های فشار کم تا متوسط، فیلتراسیون، سیستم‌های پمپاژ کم فشار و کاربردهای HVAC.
S31-3: 7 psi (0.5 بار)
کاربرد: برای فشارهای بسیار کم، سیستم‌های خلاء، کنترل کیفیت هوا، سیستم‌های تنفس مصنوعی و فرآیندهای حساس.
کاربردهای دمای پایین (-30 تا 0 درجه): سیستم‌های تبرید صنعتی، انبارهای سردخانه‌ای، فرآیندهای انجماد غذا و سیستم‌های کرایوژنیک.
کاربردهای دمای متوسط (0 تا 100 درجه): اکثر فرآیندهای صنعتی، سیستم‌های آب، HVAC، فرآیندهای غذایی معمولی.
کاربردهای دمای بالا (100 تا 180 درجه): سیستم‌های بخار، فرآیندهای پاستوریزاسیون، خطوط آب داغ صنعتی و برخی فرآیندهای شیمیایی.
صنایع غذایی و لبنی:
پاستوریزاسیون: کنترل دقیق دما و فشار برای کشتن باکتری‌ها
هموژنیزاسیون: تنظیم فشار برای یکنواخت کردن ذرات چربی در شیر
تخمیر: نظارت بر فشار CO2 در تولید نوشیدنی‌های گازدار
صنایع دارویی:
تولید آب WFI: کنترل فشار در سیستم‌های تقطیر و تصفیه
استریلیزاسیون: نظارت بر فشار بخار در اتوکلاوها
فرمولاسیون: کنترل فشار در مخلوط‌کن‌های تحت خلاء
صنایع شیمیایی:
راکتورهای تحت فشار: نظارت بر واکنش‌های شیمیایی حساس
تقطیر: کنترل فشار برای جداسازی مواد
انتقال مواد خورنده: حفاظت از تجهیزات در برابر مواد تهاجمی
گیج فشار دیافراگمی S31 با طراحی بدون نقاط مرده و سطوح صیقلی، امکان تمیزکاری آسان و جلوگیری از تجمع باکتری را فراهم می‌کند. این ویژگی برای صنایع غذایی و دارویی که الزامات بهداشتی سختگیرانه دارند، ضروری است.
با ایزوله کردن ابزار اندازه‌گیری از سیال فرآیندی، گیج فشار دیافراگمی S31 از آسیب به ترانسمیترها و گیج‌های گران‌قیمت جلوگیری می‌کند. این امر به‌ویژه در مورد سیالات خورنده، ویسکوز یا حاوی ذرات جامد اهمیت دارد.
نتیجه‌گیری
گیج فشار دیافراگمی سری S31 ایندومارت یک راهکار مطمئن و با کیفیت بالا برای اندازه‌گیری فشار در کاربردهای بهداشتی و فرآیندهای چالش‌برانگیز صنعتی است. با ترکیب مواد با کیفیت، طراحی مهندسی شده و انطباق با استانداردهای صنعتی، این محصول می‌تواند نیازهای متنوع صنایع مختلف را برآورده سازد. سه مدل مختلف با اندازه‌های متفاوت دیافراگم و گزینه‌های متعدد اتصال، انعطاف‌پذیری لازم برای انتخاب مناسب‌ترین راه‌حل را فراهم می‌کند.
برای اطلاعات بیشتر، مشاوره فنی و سفارش گیج فشار دیافراگمی ایندومارت مدل S31، با کارشناسان ما تماس بگیرید.
| جنس بدنه | St Steel 316L |
|---|---|
| جنس کانکشن | استنلس استیل 316L |
| دقت اندازه‌گیری | ±0.25% از مقیاس کامل |
