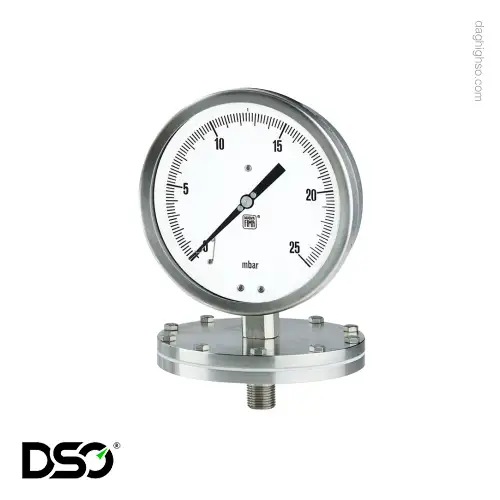

گیج فشار دیافراگمی مدل MN12/18 DN100-150، ترکیبی از دوام مهندسی‌شده و طراحی تخصصی برای محیط‌های صنعتی چالش‌برانگیز است. این گیج با استفاده از المان حسگر دیافراگمی، عملکردی مطمئن و دقیق برای سیالات خورنده، غلیظ، یا کریستالی‌شونده ارائه می‌دهد — جایی که دیگر گیج‌ها ممکن است از کار بیفتند یا آسیب ببینند.
این ابزار برای نمایش محلی فشار در کاربردهایی با فشار پایین، خلاء یا فشار ترکیبی طراحی شده و به دلیل ساختار تمام استیل و متریال‌های مقاوم به مواد شیمیایی، در صنایع پتروشیمی، نفت و گاز، و انرژی بسیار محبوب است.
گیج فشار دیافراگمی ابزاری حیاتی در صنایع مختلف است که برای اندازه‌گیری دقیق فشار سیالات در شرایطی طراحی شده که گیج‌های سنتی ممکن است کارایی لازم را نداشته باشند. برخلاف گیج‌های بوردون تیوب که ممکن است با سیالات ویسکوز یا حاوی ذرات معلق دچار گرفتگی شوند، گیج‌های دیافراگمی با استفاده از یک غشای انعطاف‌پذیر (دیافراگم) برای جداسازی عنصر اندازه‌گیری از سیال فرآیند، از این مشکلات جلوگیری می‌کنند.
این ویژگی منحصر به فرد باعث می‌شود گیج فشار دیافراگمی به گزینه‌ای ایده‌آل برای کاربردهایی تبدیل شود که با سیالات خورنده، غلیظ، یا دارای خاصیت کریستالی‌شوندگی سروکار دارند. مدل MN12/18 نوافیما با ابعاد نامی از 100 تا 150 میلی‌متر، انعطاف‌پذیری بالایی را برای نصب در سیستم‌های مختلف فراهم می‌کند. مقاومت شیمیایی بالای مواد به کار رفته در ساخت آن، طول عمر و پایداری عملکرد این گیج را در محیط‌های تهاجمی تضمین می‌کند.
بدنه:
تمام بدنه گیج دیافراگمی مدل MN12/18 نوافیما از استیل ضدزنگ ساخته شده است که مقاومت بسیار بالایی در برابر خوردگی، شرایط محیطی خشن و تماس با سیالات تهاجمی دارد. این ساختار فلزی دوام بالایی را تضمین کرده و آن را برای استفاده در محیط‌های صنعتی سخت مناسب می‌سازد.
المان حسگر:
بسته به نوع سیال و شرایط فرآیند، حسگر دیافراگمی از یکی از متریال‌های زیر انتخاب می‌شود:
AISI 316L: فولاد ضدزنگ با مقاومت عمومی بالا که برای اکثر کاربردهای صنعتی مناسب است.
PTFE (تفلون): برای محیط‌های شیمیایی بسیار خورنده؛ این ماده تقریباً با هیچ ماده‌ای واکنش نمی‌دهد.
Monel 400: آلیاژ نیکل-مس که در برابر آب‌نمک و سیالات حاوی کلر عملکرد خوبی دارد.
تانتالیوم: انتخابی ایده‌آل برای محیط‌هایی با اسیدهای بسیار قوی مانند اسید نیتریک یا سولفوریک غلیظ.
Hastelloy C276: یکی از مقاوم‌ترین آلیاژها برای محیط‌های به‌شدت تهاجمی و اسیدی، خصوصاً در دما و فشار بالا.
می‌توانید سایر محصولات این برند را در صفحه گیج فشار نوافیما نیز مشاهده کنید.
این گیج برای محیط‌های صنعتی خاص طراحی شده است که به دقت بالا و مقاومت در برابر شرایط سخت نیاز دارند:
صنایع شیمیایی و پتروشیمی: برای اندازه‌گیری فشار سیالات واکنش‌زا، اسیدی یا خورنده که ممکن است دیگر گیج‌ها را تخریب کنند.
نفت و گاز: قابل استفاده در چاه‌های نفت، خطوط لوله، و پالایشگاه‌هایی که فشار باید به‌طور پیوسته کنترل شود.
انرژی و نیروگاه‌ها: پایش فشار در سیستم‌های بخار، آب یا گاز تحت فشار بالا.
پروژه‌های EPC: گزینه‌ای مطمئن برای پروژه‌های مهندسی-تدارکات-ساخت در مقیاس بزرگ، به‌ویژه با مواد خاص و پیچیده.
بیشتر بخوانید:
گیج دیافراگمی MN12/18 به دلیل ساختار خاص خود، در شرایطی عملکرد بالایی دارد که سایر گیج‌ها معمولاً دچار انسداد یا خرابی می‌شوند:
مایعات ویسکوز: برای موادی مانند رزین، گریس و روغن‌های صنعتی که حرکت کندی دارند.
مایعات رسوب‌دار: مناسب برای سیالات حاوی ذرات جامد یا کریستال‌هایی که ممکن است در سایر ابزارها ته‌نشین شده و باعث انسداد شوند.
سیالات خورنده: در مواجهه با اسیدها و بازهای قوی، انتخاب جنس مناسب دیافراگم باعث افزایش دوام می‌شود.
فرآیندهای خلاء و فشار ترکیبی: مناسب برای سیستم‌هایی که بین فشار مثبت و منفی در نوسان هستند، مانند فرآیندهای خلاء یا جداسازی.
گیج فشار دیافراگمی MN12/18 DN100-150 یک راه‌حل مهندسی شده برای اندازه‌گیری فشار در شرایط دشوار صنعتی است. با ترکیب مقاومت بالا، انعطاف‌پذیری در انتخاب مواد و طراحی مطابق با استانداردهای بین‌المللی، این گیج می‌تواند نیازهای متنوع صنایع شیمیایی، پتروشیمی، نفت و گاز را برآورده سازد. انتخاب مناسب جنس المان حسگر بر اساس نوع مواد فرآیندی، کلید عملکرد طولانی‌مدت و قابل اعتماد این ابزار است.
| جنس بدنه | St Steel 316L |
|---|---|
| نوع حسگر اندازه‌گیری | دیافراگم |
| جنس آب‌بندی | PTFE |
| قابلیت پر شدن با مایع | دارد (روغنی) |
