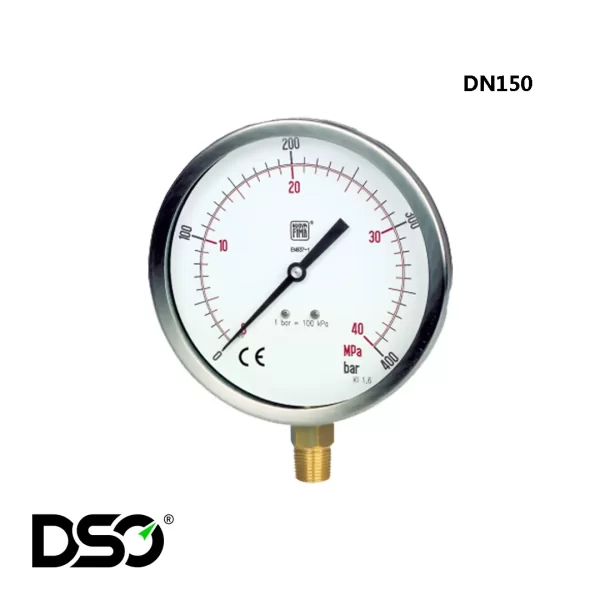

گیج فشار نوافیما سری MS1

گیج‌های فشار نوافیما سری استاندارد برای مصارف جنرال مورد استفاده قرار می‌گیرند؛ سیالاتی که رسوب زیادی تولید نمی‌کنند و همچنین خورندگی بالایی نسبت به آلیاژ  مس ندارند برای اندازه‌گیری با این سری مطابق می‌باشند. در ساخت و طراحی این محصولات نهایت دقت لازم به عمل آمده و همچنین آنها مطابق با استاندارد EN 837-1-2 و […]

ویژگی های اصلی
  • دقت اندازه گیری: 1.6%
  • مناسب سیالات غیر خورنده
  • گواهی حفاظت: IP40 , IP44
  • صفحه رویی گیج: پلاستیک/شیشه سکوریت
آنلاین هستیم، لطفاً از روش های زیر با ما تماس بگیرید
توضیحات

گیج‌های فشار نوافیما سری استاندارد برای مصارف جنرال مورد استفاده قرار می‌گیرند؛ سیالاتی که رسوب زیادی تولید نمی‌کنند و همچنین خورندگی بالایی نسبت به آلیاژ  مس ندارند برای اندازه‌گیری با این سری مطابق می‌باشند. در ساخت و طراحی این محصولات نهایت دقت لازم به عمل آمده و همچنین آنها مطابق با استاندارد EN 837-1-2 و ASME B40.1.  ارائه شده‌اند. بدنه تمامی سایزها در این سری از جنس استنلس استیل بوده و قطعات متحرک آنها از آلیاژ مس می‌باشد. در حفاظت  سری MS1 در اندازه‌های 4 و 5 سانتی برابر با IP40 و در اندازه صفحه 15 سانت برابر با IP44 می‌باشد.

کاربردها:

این سری از گیج‌های فشار برای تهیه و تولید مواد و صنایع غذایی، صنایع دارویی، پتروشیمی‌ها و نیروگاه کاربرد دارد. باید توجه داشت که استفاده از این دستگاه حین اندازه‌گیری سیالات ویسکوز به هیچ وجه توصیه نمی‌شود. حداقل رنج استفاده از دستگاه برابر با 75% مقیاس کامل خود می‌باشد.

اندازه صفحه: 40, 50,150 میلی‌متر

جنس بوردون تیوب : آلیاژ مس : برای اندازه صفحه‌های 40,50

آلیاژ استنلس استیل 316 : برای اندازه صفحه 150

محدوده اندازه‌گیری فشار:

0 تا 2.5 بار الی 0 تا 400 بار برای اندازه صفحه‌های 40,50

0 تا 1 بار الی 0 تا 1000 بار برای اندازه صفحه 150

کلاس دقت اندازه‌گیری: 1.6 %

پورت (کانکشن) فشار:

نوع اتصال : اتصال از پشت (BM) و اتصال از پایین (LM)

سایز کانکشن فشار (رزوه) گیج‌ها به شرح زیر می‌باشد:

 1/8″ NPT G 1/4,  G 1/8 , 1/4″ NPT برای صفحه 40,50 میلی‌‌متری

 G 1/4,  G 1/2, 1/2″ NPT, 1/4″ NPT  برای صفحه 150 میلی‌‌متری

حد مجاز دما نگهداری: -25°C…+50°C

حد مجاز دمای فرآیندی: در صفحه 4,5 سانتی‌متری برابر با 65 درجه سانتی‌گراد؛

در صفحه 15 سانتی با توجه به رنج فشار بین 65 تا  120 درجه سانتی‌گراد گزارش شده است.

مشخصات فنی
