گیت ولو چیست؟ شیر کشویی کلید کنترل جریان در صنایع
آنچه در این مطلب میخوانید:
آیا تا به حال به شبکه‌های لوله‌کشی اطرافمان دقت کرده‌اید؟ از آب خانگی تا مواد صنعتی، همه از طریق این مسیرها جریان دارند. در این میان، شیرها نقش کلیدی در کنترل این جریان‌ها دارند.
یکی از رایج‌ترین این شیرها، “گیت ولو” یا “شیر کشویی” است. عملکرد این شیرها در بسیاری از سیستم‌های لوله‌کشی و انتقال سیالات، از جمله آب و بخار، بسیار حیاتی است. این شیرها به گونه‌ای طراحی شده‌اند که جریان را به طور کامل باز یا مسدود می‌کنند.
در این مقاله، به بررسی دقیق‌تر “شیر کشویی” می‌پردازیم. می‌خواهیم بدانیم چه ویژگی‌هایی دارد و چرا در دنیای انتقال سیالات اینقدر مهم است. با ما همراه باشید تا با این وسیله‌ی کاربردی بیشتر آشنا شوید.

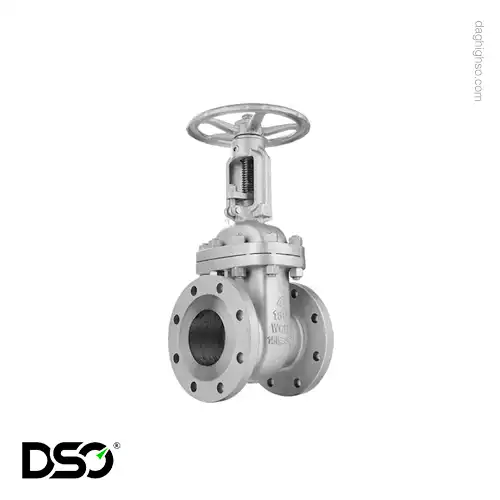

گیت ولو یا شیر کشویی چیست؟
گیت ولو که به آن شیر کشویی یا دروازه‌ای نیز می‌گویند، یک شیر صنعتی برای کنترل جریان سیالات در خطوط لوله است. عملکرد اصلی آن، باز و بسته کردن کامل مسیر جریان با استفاده از یک دیسک یا تیغه (گیت) است. با چرخش دستگیره، این تیغه به صورت عمودی حرکت کرده و جریان را مسدود یا باز می‌کند.
گیت ولو یکی از انواع شیرآلات ابزار دقیق است که به دلیل افت فشار کم، قابلیت آب‌بندی مناسب و امکان استفاده در سایزهای بزرگ، نیازهای متنوع صنعتی مختلف را پوشش می‌دهد.
اجزای گیت ولو یا شیر کشویی

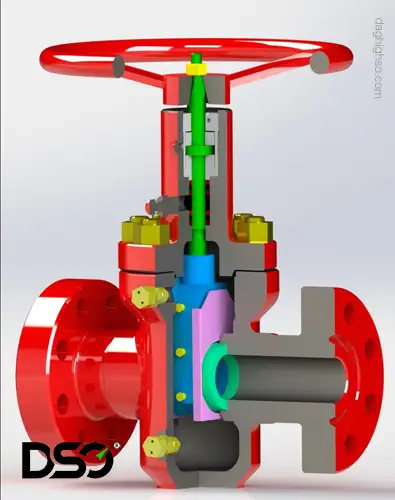

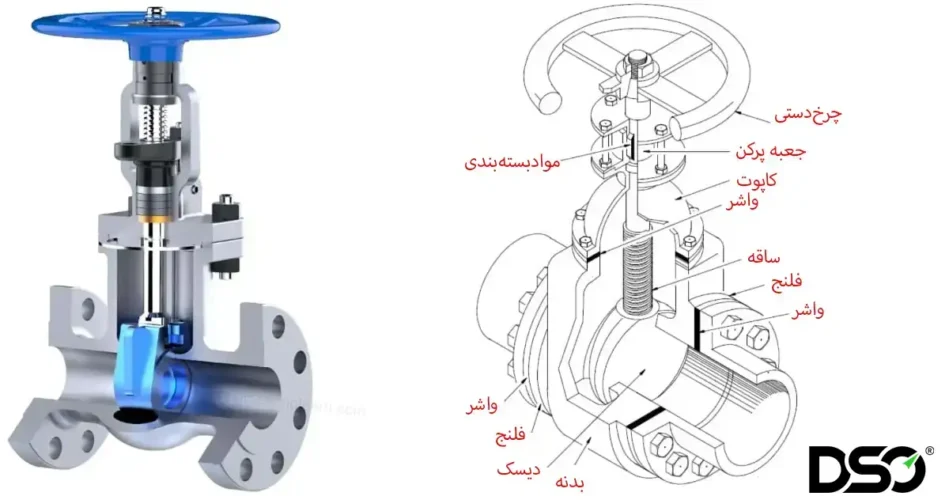

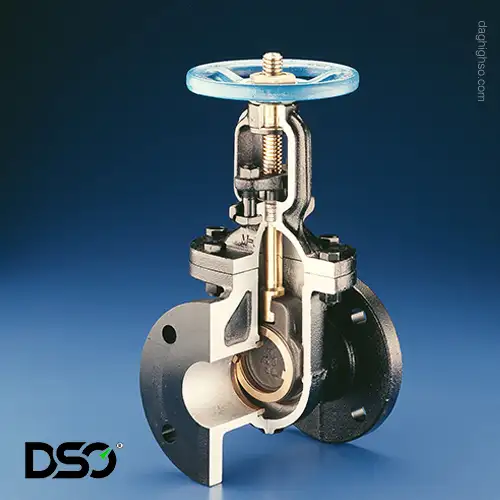

گیت ولو از اجزای مختلفی تشکیل شده است که هر کدام نقش خاصی در عملکرد صحیح آن دارند. این لیست شامل اجزای اصلی و رایج یک گیت ولو است. بسته به نوع و طراحی خاص شیر، ممکن است اجزای دیگری نیز وجود داشته باشد. مهمترین اجزای گیت ولو عبارتند از:
- بدنه (Body): قسمت اصلی و بیرونی شیر که تمام اجزای دیگر را در خود جای می‌دهد و مسیر عبور سیال را مشخص می‌کند. معمولاً از جنس فلزات مختلف ساخته می‌شود.
- دیسک یا گیت (Disc or Gate): قطعه‌ای که برای مسدود یا باز کردن جریان سیال در مسیر حرکت می‌کند. شکل آن می‌تواند دایره‌ای یا مستطیلی باشد و معمولاً از جنس فلز یا مواد مقاوم در برابر سیال ساخته می‌شود.
- ساقه (Stem): میله‌ای که به دیسک متصل است و با چرخش یا حرکت آن، دیسک را به سمت بالا یا پایین (برای باز یا بسته کردن) حرکت می‌دهد.
- فلکه یا دستگیره (Handwheel or Handle): قسمت بیرونی که برای چرخاندن ساقه و در نتیجه حرکت دیسک توسط کاربر استفاده می‌شود.
- نشیمنگاه (Seat): سطحی در داخل بدنه که دیسک در حالت بسته بر روی آن قرار می‌گیرد و آب‌بندی را ایجاد می‌کند. جنس نشیمنگاه می‌تواند از فلز یا مواد نرم‌تر برای آب‌بندی بهتر باشد.
- بسته بندی (Packing): موادی که در اطراف ساقه قرار می‌گیرند تا از نشتی سیال از اطراف ساقه به بیرون جلوگیری کنند.
- درپوش (Bonnet): قسمتی که بر روی بدنه نصب می‌شود و ساقه و بسته بندی را در خود نگه می‌دارد.
- پیچ و مهره (Bolts and Nuts): برای اتصال درپوش به بدنه و محکم کردن اجزای مختلف شیر استفاده می‌شوند.
آشنایی با اتصالات رایج گیت ولو ها یا شیر های کشویی و دروازه ای
را دارند و برای شرایط و کاربردهای متفاوتی مناسب هستند. انتخاب نوع اتصال مناسب به عواملی مانند فشار و دمای سیال، نوع سیال، سهولت نصب و نگهداری، و همچنین هزینه بستگی دارد. در ادامه به بررسی رایج‌ترین انواع اتصالات برای گیت ولوها می‌پردازیم:

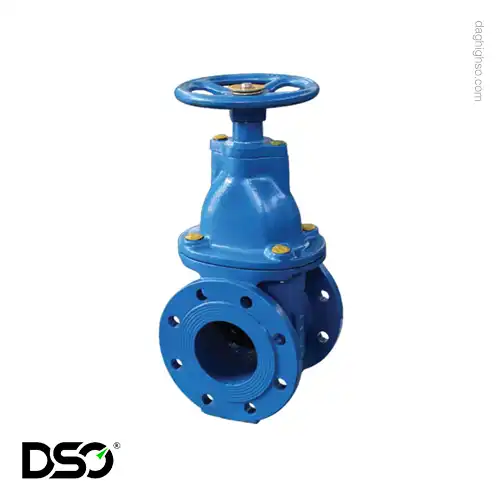

اتصال فلنجی (Flanged Connection)
در این نوع اتصال، شیر دارای فلنج‌هایی است که با فلنج‌های موجود در خط لوله مطابقت دارند.
اتصال با استفاده از پیچ و مهره و یک واشر (Gasket) بین فلنج‌ها انجام می‌شود که آب‌بندی را فراهم می‌کند.
مزایا: سهولت نصب و جداسازی، مناسب برای فشارهای بالا و دماهای زیاد.
معایب: هزینه بالاتر نسبت به برخی اتصالات دیگر، نیاز به فضای بیشتر برای نصب.
اتصال لب جوشی (Butt-Welded Connection)
در این روش، انتهای شیر و لوله به صورت مستقیم به یکدیگر جوش داده می‌شوند.
اتصال جوشی یک اتصال دائمی و بسیار محکم ایجاد می‌کند.
مزایا: استحکام بالا، عدم وجود نشتی در محل اتصال (در صورت جوشکاری صحیح)، مناسب برای فشارهای بالا و دماهای زیاد.
معایب: جداسازی دشوارتر، نیاز به جوشکار ماهر.
اتصال دنده‌ای (Threaded Connection)
در این نوع اتصال، انتهای شیر و لوله دارای رزوه (دنده) هستند که با هم جفت می‌شوند.
معمولاً برای اندازه‌های کوچک‌تر و فشارهای پایین‌تر استفاده می‌شود.
مزایا: نصب و جداسازی آسان، هزینه نسبتاً کم.
معایب: مناسب برای فشارهای پایین‌تر، ممکن است در اثر لرزش شل شود.
اتصال ساکت ولد (Socket Weld Connection)
در این روش، انتهای لوله وارد یک حفره در شیر می‌شود و سپس در اطراف لوله و شیر جوشکاری انجام می‌شود.
معمولاً برای لوله‌های با قطر کوچک‌تر و فشارهای متوسط استفاده می‌شود.
مزایا: سهولت نصب در مقایسه با لب جوش، استحکام مناسب.
معایب: نیاز به دقت در جوشکاری.
این‌ها رایج‌ترین انواع اتصالات برای شیرهای دروازه‌ای هستند. انتخاب نوع اتصال مناسب باید با توجه به شرایط و نیازهای خاص هر کاربرد صورت گیرد.

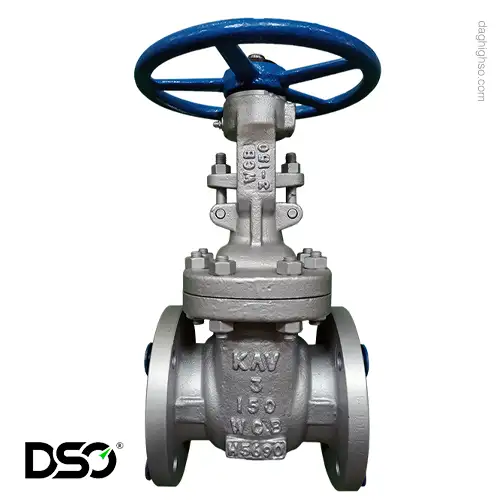

حوزه‌های کاربردی شیرهای دروازه‌ای (گیت ولو)
شیرهای دروازه‌ای (گیت ولو) به دلیل طراحی ساده، آب‌بندی مناسب در حالت بسته و افت فشار کم در حالت باز، در بسیاری از صنایع و کاربردها مورد استفاده قرار می‌گیرند. این شیرآلات برای قطع و وصل جریان سیالات در خطوط لوله با اندازه‌های مختلف و برای انواع سیالات (از آب و بخار گرفته تا مواد شیمیایی و نفت) مناسب هستند. در ادامه به برخی از مهمترین صنایع و کاربردهایی که در آن‌ها از گیت ولو استفاده می‌شود، اشاره خواهیم کرد.
صنایع نفت و گاز:
- کنترل جریان نفت خام، گاز طبیعی و فرآورده‌های نفتی در خطوط انتقال، پالایشگاه‌ها و تأسیسات تولید.
- استفاده در سیستم‌های ذخیره‌سازی و توزیع.
- کاربرد در فرآیندهای حفاری و استخراج.
صنایع آب و فاضلاب:
- کنترل جریان آب آشامیدنی در شبکه‌های توزیع شهری.
- استفاده در تصفیه‌خانه‌های آب و فاضلاب برای کنترل جریان‌های مختلف.
- کاربرد در سیستم‌های آبیاری و کشاورزی.
صنایع نیروگاهی:
- کنترل جریان بخار و آب در نیروگاه‌های حرارتی و هسته‌ای.
- استفاده در سیستم‌های خنک‌کننده و انتقال حرارت.
صنایع پتروشیمی:
- کنترل جریان مواد شیمیایی مختلف در کارخانه‌های تولید مواد شیمیایی و پتروشیمی.
- استفاده در فرآیندهای تولید و انتقال انواع پلیمرها و مواد پلاستیکی.
صنایع دریایی و کشتی‌سازی:
- کنترل جریان آب دریا، سوخت و سایر سیالات در کشتی‌ها و سکوهای نفتی.
صنایع غذایی و دارویی:
- در برخی کاربردهای خاص برای کنترل جریان سیالات بهداشتی و استریل (با استفاده از گیت ولوهای با طراحی بهداشتی).
این‌ها تنها چند نمونه از کاربردهای گسترده گیت ولو هستند. این شیرآلات به دلیل سادگی، قابلیت اطمینان و هزینه نسبتاً پایین، در بسیاری از صنایع دیگر نیز مورد استفاده قرار می‌گیرند.
تفاوت اصلی بال ولو و گیت ولو چیست؟
بال ولو با چرخاندن یک توپ به میزان 90 درجه عمل می‌کند، در حالی که گیت ولو با حرکت دادن یک دروازه به بالا یا پایین کنترل می‌شود. بال ولو می‌تواند تقریبا به صورت آنی قطع و وصل شود، در حالی که گیت ولو قادر به عملکرد به این سرعت نیست. این امر بال ولو را برای کاربردهایی که سرعت سریع مورد نظر است، به انتخاب بهتری تبدیل می‌کند.
عملکرد 90 درجه‌ای بال ولو باعث می‌شود که چرخه آن‌ها سریع‌تر انجام شود، چه به صورت دستی و چه با استفاده از عملگر. این یک مزیت در اکثر موارد است، اما می‌تواند به طور بالقوه باعث پدیده ضربه قوچ در کاربردهای فشار بالا شود. اگر فشار به اندازه کافی بالا باشد، لوله می‌تواند ضعیف یا حتی شکسته شود، به همین دلیل است که کاربران بال ولو دستی باید اهرم‌ها را به آرامی بچرخانند. شاید هم بهتر باشد در این موارد از گیت ولوها استفاده شود.
انتخاب متریال مناسب برای شیرهای دروازه‌ای
انتخاب مواد مناسب برای ساخت شیرهای دروازه‌ای (گیت ولو) از اهمیت بالایی برخوردار است، زیرا مستقیماً بر عملکرد، دوام و ایمنی شیر در شرایط مختلف عملیاتی تأثیر می‌گذارد. متریال باید با فشار و دمای سیال عبوری، ماهیت شیمیایی سیال (خوردگی، سایش) و شرایط محیطی سازگار باشد. در ادامه به برخی از متریال‌های رایج مورد استفاده در ساخت گیت ولوها اشاره می‌شود:
- چدن (Cast Iron): یک ماده مقرون به صرفه و پرکاربرد برای بدنه شیرهای با فشار پایین و متوسط است. دارای مقاومت خوبی در برابر خوردگی در برخی محیط‌ها است.
- فولاد کربنی (Carbon Steel): برای کاربردهای با فشار و دمای متوسط تا بالا استفاده می‌شود. انواع مختلفی از فولاد کربنی با خواص متفاوت وجود دارد.
- فولاد آلیاژی (Alloy Steel): برای کاربردهای خاص با شرایط سخت (مانند دماهای بسیار بالا یا پایین، سیالات خورنده) استفاده می‌شود. شامل فولادهای ضد زنگ (Stainless Steel) نیز می‌شود که مقاومت بسیار خوبی در برابر خوردگی دارند.
- برنز (Bronze): برای کاربردهای دریایی و آب آشامیدنی به دلیل مقاومت خوب در برابر خوردگی آب شور و زنگ‌زدگی استفاده می‌شود.
- فولاد ضد زنگ (Stainless Steel): به دلیل مقاومت عالی در برابر خوردگی و زنگ‌زدگی، در صنایع غذایی، دارویی و شیمیایی کاربرد فراوانی دارد.
- مواد پلیمری (Polymeric Materials): در برخی شیرهای با فشار پایین و برای سیالات خاص از مواد پلیمری مانند PVC و CPVC استفاده می‌شود.
جمع‌بندی
شیرهای دروازه‌ای یا گیت ولوها، از جمله شیرآلات صنعتی پرکاربرد و ضروری در طیف وسیعی از صنایع هستند. عملکرد ساده و در عین حال مؤثر آن‌ها در باز و بسته کردن کامل جریان سیالات، آن‌ها را به انتخابی مطمئن و مقرون به صرفه برای بسیاری از کاربردها تبدیل کرده است.
در این مقاله، با مفهوم کلی گیت ولو و تفاوت آن با اصطلاح شیر کشویی آشنا شدیم. همچنین به بررسی اجزای اصلی تشکیل‌دهنده این شیرآلات پرداختیم و فهمیدیم که چگونه طراحی آن‌ها امکان کنترل جریان را فراهم می‌کند.
علاوه بر این، گستره وسیع کاربردهای گیت ولو در صنایعی همچون نفت و گاز، آب و فاضلاب، نیروگاه‌ها و صنایع پتروشیمی نشان‌دهنده اهمیت و نقش کلیدی آن‌ها در فرآیندهای مختلف است. همچنین، آشنایی با انواع اتصالات و مواد به کار رفته در ساخت این شیرآلات، در انتخاب صحیح و اطمینان از عملکرد بهینه آن‌ها در شرایط مختلف عملیاتی بسیار حائز اهمیت است.
در نهایت، انتخاب شیر دروازه‌ای مناسب با توجه به نیازهای خاص هر کاربرد، از جمله فشار، دما، نوع سیال و شرایط محیطی، می‌تواند به افزایش ایمنی، کارایی و طول عمر سیستم‌های لوله‌کشی کمک شایانی کند.
