فلومتر یوکوگاوا (Yokogawa Flowmeter) یک ابزار دقیق پیشرفته است که برای اندازهگیری دقیق حجم یا جرم سیالات مختلف در فرآیندهای تولیدی به کار میرود. این تجهیزات که توسط شرکت ژاپنی یوکوگاوا ساخته میشوند که به دلیل دقت بسیار بالا، پایداری طولانیمدت و کیفیت ساخت بینظیر شهرت دارند و به عنوان برندی معتبر در صنایعی مانند نفت و گاز، پتروشیمی و نیروگاهی شناخته میشوند.
یوکوگاوا، با بیش از یک قرن تجربه، به عنوان یکی از پیشگامان جهانی در زمینه تولید تجهیزات ابزار دقیق و اتوماسیون صنعتی شناخته میشود. این شرکت با تکیه بر دانش فنی ژاپنی و نوآوری مستمر، محصولاتی را ارائه میدهد که مترادف با کیفیت، دقت و طول عمر بالا هستند که با تولید انواع فلومتر پیشرفته به عنوان قلب تپنده بسیاری از فرآیندهای صنعتی، نقشی حیاتی در بهینهسازی تولید و افزایش ایمنی ایفا میکنند.
فلومتر یوکوگاوا یک ابزار دقیق صنعتی پیشرفته است که برای اندازهگیری دبی لحظهای و تجمعی انواع سیالات در خطوط لوله به کار میرود. این تجهیزات با استفاده از سنسورهای پیشرفته و پردازشگرهای دیجیتال، امکان اندازهگیری جریان با دقت بسیار بالا و بدون تأثیرپذیری از نویزهای فرآیندی را فراهم میکنند. فلومترهای یوکوگاوا دادههای اندازهگیریشده را از طریق پروتکلهایی مانند HART،Modbus، FOUNDATION Fieldbus و Ethernet-APL به سیستمهای کنترلی انتقال میدهند. استفاده از متریال مقاوم در برابر خوردگی، قابلیت کار در فشار و دمای بالا، سیستم عیبیابی هوشمند (Self-diagnosis) و امکان ذخیره دادهها باعث شده این محصولات انتخابی ایدهآل برای صنایع نفت و گاز، پتروشیمی، نیروگاهها، آب و فاضلاب و صنایع غذایی و دارویی باشند.
فلومترهای یوکوگاوا به دلیل ترکیبی منحصربهفرد از ویژگیها، انتخابی هوشمندانه برای صنایع پیشرفته محسوب میشوند:
فلومترهای یوکوگاوا برای پاسخگویی به چالشهای خاص هر صنعت طراحی شدهاند:
هر فرآیند صنعتی نیازمند ابزار اندازهگیری خاص خود است. یوکوگاوا با ارائه سبد کاملی از فلومترها، راهکاری دقیق برای هر نوع سیال و هر شرایطی فراهم کرده است. لیست برخی از سری های مهم فلومتر یوکوگاوا را مشاهده میکنید:

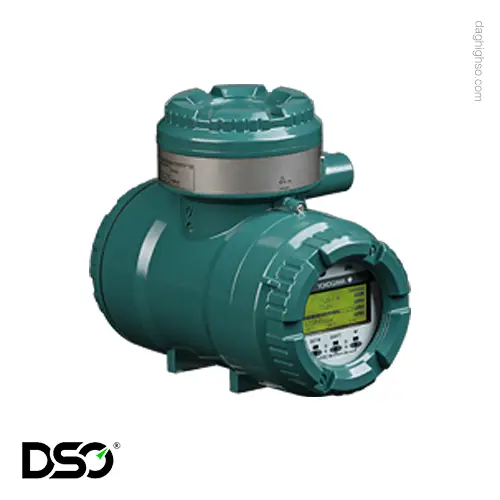

فلومتر یوکوگاوا سری ADMAG بر اساس قانون القای الکترومغناطیسی فارادی کار میکنند و برای اندازهگیری دبی حجمی سیالات رسانا طراحی شدهاند. با عبور مایع رسانا از میدان مغناطیسی ایجاد شده، ولتاژی متناسب با سرعت جریان تولید میشود که توسط الکترودها اندازهگیری میشود. مدلهای پیشرفته این سری با نام ADMAG Total Insight (TI) AXG شناخته میشوند که قابلیتهای منحصربهفردی را برای مدیریت هوشمند فرآیند ارائه میدهند.
ویژگیهای کلیدی:
ویژگیهای خاص:
نسخه ضد انفجار (Explosion Proof): برای محیطهای پرخطر در صنایع نفت، گاز و شیمیایی.
نسخه قابل غوطهوری (Submersible): مناسب برای نصب در مکانهای مرطوب یا زیر آب.
نسخه بهداشتی (Hygienic): طراحی شده برای صنایع غذایی، دارویی و آب آشامنی (دارای تأییدیه NSF61).

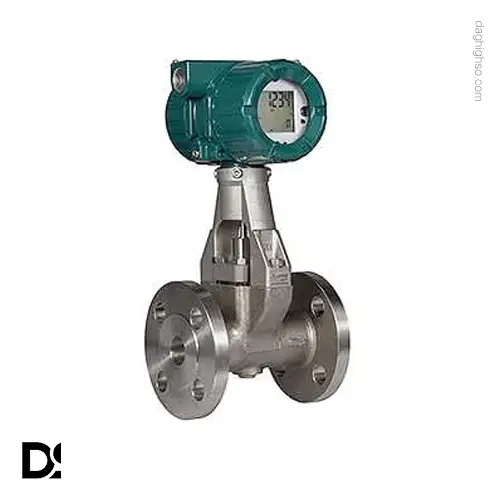

فلومتر یوکوگاوا ورتکس سری digitalYEWFLO بر اساس پدیده گردابهای کارمن (Karman Vortices) عمل میکنند. یک مانع (Shedder Bar) در مسیر جریان قرار گرفته و با عبور سیال، گردابهایی در پشت آن ایجاد میشود. فرکانس ایجاد این گردابها مستقیماً با سرعت سیال متناسب است و توسط یک سنسور پیزوالکتریک درون فلومتر یوکوگاوا ثبت میشود.
ویژگیهای کلیدی:

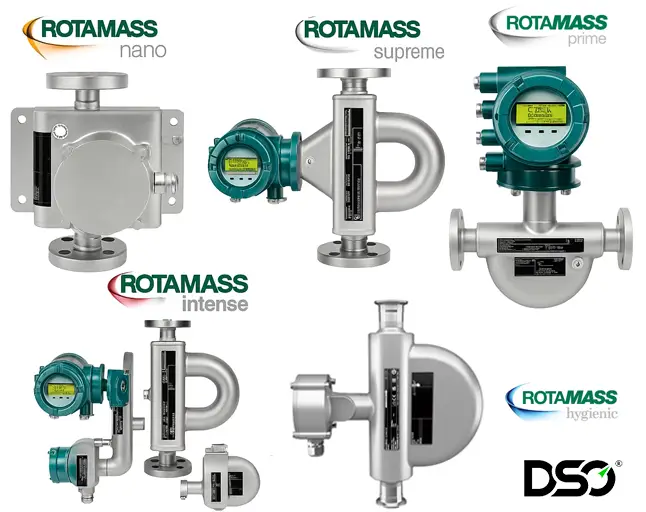

این فلومترهای یوکوگاوا دقیقترین روش برای اندازهگیری مستقیم جریان جرمی هستند و تحت مفهوم Total Insight (TI) یوکوگاوا، دید کاملی از فرآیند را در تمام چرخه عمر محصول ارائه میدهند. با عبور سیال از لولههای نوسانی دستگاه، نیروی کوریولیس باعث ایجاد یک پیچش جزئی در لولهها میشود که مستقیماً با دبی جرمی متناسب است.
ویژگیهای کلیدی:
اندازهگیری چند متغیره: قابلیت اندازهگیری مستقیم و همزمان جریان جرمی، چگالی و دما با بالاترین سطح دقت.
محاسبات پیشرفته: توانایی محاسبه پارامترهای فرآیندی مهمی مانند جریان حجمی، چگالی در شرایط مرجع، غلظت سیالات و حتی ویسکوزیته (برای مایعات نیوتنی) و ارزش حرارتی (برای گازها).
عدم تأثیرپذیری: عملکرد دستگاه تحت تأثیر تغییرات فشار، دما، چگالی و ویسکوزیته سیال قرار نمیگیرد.
ایدهآل برای کاربردهای حیاتی: بهترین گزینه برای کاربردهای حساس کنترلی، تزریق دقیق مواد شیمیایی (Dosing) و انتقال مالکیت (Custody Transfer).
اتصالات مدرن: پشتیبانی از جدیدترین پروتکلهای ارتباطی مانند Ethernet-APL برای یکپارچهسازی دادهمحور با سیستمهای کنترلی.
مقاومت بالا: استفاده از موادی با مقاومت عالی در برابر سایش و خوردگی، امکان اندازهگیری پایدار در دما و فشار بالا را فراهم میکند.

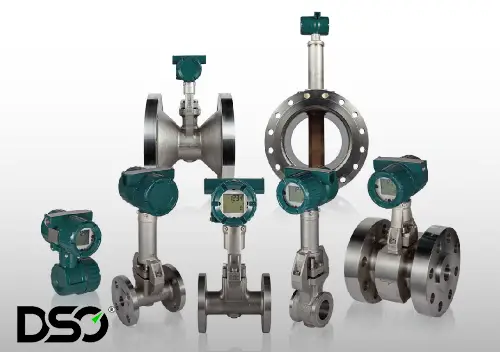

سری VY جدیدترین نسل مدلهای ورتکس (گردابی) برند یوکوگاوا است که با ترکیب فناوری دیجیتال پیشرفته و ساختار منحصربهفرد و اثباتشده سری YEWFLO توسعه یافته است. این سری با هدف پشتیبانی از عملیات بهینه و برنامهریزیشده در کارخانهها طراحی شده و قابلیتهایی نظیر عیبیابی هوشمند، نگهداری از راه دور و پشتیبانی از استانداردهای ایمنی SIL2 را فراهم میکند.
ویژگیهای کلیدی:
دیجیتالسازی و نگهداری هوشمند: فلومتر یوکوگاوا سری VY با دیجیتالسازی پیشرفته سیگنالهای داخلی، قابلیت عیبیابی کاملی از تمام اجزا، از جمله مانع (Shedder Bar) و سنسورها را دارد. این ویژگی قابلیت اطمینان را، بهویژه در حلقههای ابزار دقیق ایمنی (SIL2)، افزایش میدهد. همچنین امکان بررسی وضعیت سلامت تجهیز از اتاق کنترل، فرآیند نگهداری را به یک سیستم مبتنی بر وضعیت (Condition-Based) تبدیل میکند.
ساختار پایدار و قابل اعتماد: این سری ساختار منحصربهفرد YEWFLO را به ارث برده است که شامل یک Shedder Bar قابل تعویض با دو سنسور جریان و یک سنسور دمای داخلی است. این طراحی، مقاومت بالا، پایداری طولانیمدت و حذف مؤثر لرزشهای خط لوله را تضمین میکند.
توابع محاسباتی پیشرفته: مدلهای مجهز به سنسور دمای داخلی و ورودی آنالوگ (برای سیگنال فشار) میتوانند اندازهگیریهای بسیار دقیقی از جریان جرمی و جریان انرژی مایعات، گازها و بخار (با استفاده از جداول بخار داخلی) انجام دهند.
مدلهای متنوع برای کاربردهای خاص: این سری شامل مدلهایی برای دماهای بالا (تا 450+ درجه سانتیگراد)، دماهای بسیار پایین (کرایوژنیک تا 196- درجه سانتیگراد)، فشارهای بالا (تا ASME Class 1500) و مدلهای با سنسور دوگانه برای کاربردهایی با قابلیت اطمینان بسیار بالا است.

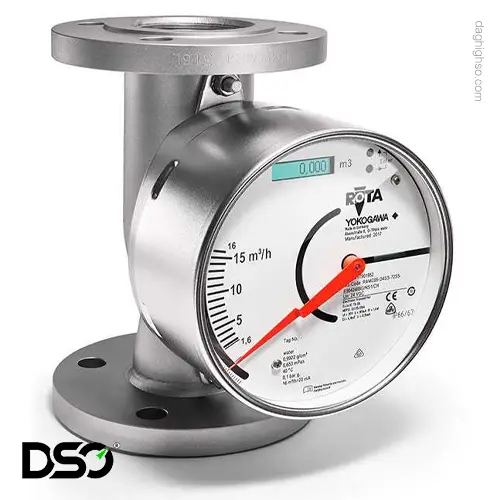

روتامتر سری RAMC یک فلومتر سطح متغیر کاملاً یونیورسال است که برای اندازهگیری جریان هوا، مایعات بسیار خورنده و کاربردهای دما پایین و بالا ایدهآل است. این دستگاه با ترکیب اصول اندازهگیری سطح متغیر و طراحی مستحکم، راهکاری قابل اعتماد برای اندازهگیری جریان گازها، مایعات و بخار ارائه میدهد.
ویژگیهای کلیدی:
محصولات RAMC در کنار روتامترهای سری H250 از فلومتر کرونه از جمله محصولات برتر و پرکاربرد در سطح جهانی این تجهیزات میباشند.
| 📊 مقایسه سریفلومترهای Yokogawa (ADMAG / YEWFLO / ROTAMASS / VY / RAMC) | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| سری فلومتر | تکنولوژی | نوع سیال | کاربرد اصلی | دامنه دما | دامنه فشار | دقت اندازهگیری | نوع اتصال | خروجی سیگنال | قیمت حدودی |
| ADMAG | مغناطیسی (Electromagnetic) | مایعات رسانا | آب، فاضلاب، اسیدها، دوغابها | −۲۰ تا +۱۳۰°C | تا ۴۰ بار | ±۰.۱۵٪ | فلنجی، کلَمپی، اینزرت | ۴–۲۰mA، HART، Modbus، Fieldbus | متوسط (۱۵۰–۳۵۰ میلیون) |
| digitalYEWFLO | ورتکس (گردابی) | مایعات، گاز، بخار | بخار فرایندی، گاز طبیعی، مایعات صنعتی | −۲۰ تا +۴۰۰°C | تا ۱۰۰ بار | ±۱٪ برای بخار / ±۰.۷۵٪ برای مایع | فلنجی، رزوهای | HART، BRAIN، Fieldbus | متوسط (۱۳۰–۲۳۰ میلیون) |
| ROTAMASS | کوریولیس (جرمی) | مایعات و گازها | تزریق شیمیایی، انتقال مالکیت، اندازهگیری دقیق | −۵۰ تا +۲۰۰°C | تا ۱۰۰ بار | بسیار بالا (±۰.۱٪ تا ±۰.۲٪) | فلنجی، رزوهای، بهداشتی | ۴–۲۰mA، HART، Modbus، PROFIBUS، EtherNet-APL | بالا (۳۵۰–۹۰۰ میلیون) |
| VY Series | ورتکس دیجیتال نسل جدید | مایعات، گاز، بخار | سنسور دوگانه، SIL2، انرژی بخار | −۲۰ تا +۴۵۰°C | تا ۱۰۰ بار | ±۱٪ | فلنجی | HART، Fieldbus | متوسط (۱۴۰–۲۵۰ میلیون) |
| RAMC | روتامتر (Variable Area) | گاز، هوا، مایعات خورنده | اندازهگیری ساده، خطوط کمفشار، کاربرد عمومی | −۵۰ تا +۲۰۰°C | تا ۴۰ بار | متوسط | فلنجی، رزوهای | ۴–۲۰mA (در مدلهای الکترونیکی) | اقتصادی (۱۳۰–۱۸۰ میلیون) |
چرا شما برای خرید انواع فلومتر یوکوگاوا باید تامین کنندهای مانند دقیق صنعت اوپاتان رو انتخاب کنید:
انتخاب درست سری و مدل فلومتر یوکوگاوا کاملاً به شرایط فرآیند بستگی دارد. قبل از خرید، لازم است مشخصات زیر را بهطور دقیق بررسی کنید تا مناسبترین تجهیز برای سیال و خط فرآیندی شما انتخاب شود:
در صورت ارسال مشخصات فوق، کارشناسان ما میتوانند دقیقترین مدل فلومتر یوکوگاوا را متناسب با شرایط فرآیند شما پیشنهاد دهند.
قیمت فلومتر یوکوگاوا به عواملی همچون نوع تکنولوژی اندازهگیری، سایز لوله، محدوده دبی، نوع خروجی سیگنال (آنالوگ یا دیجیتال)، متریال بدنه و الکترودها، دقت اندازهگیری و همچنین امکانات جانبی مانند پروتکلهای ارتباطی مختلف بستگی دارد. در بازار ایران، قیمت فلومتر یوکوگاوا برای مدلهای ساده و آزمایشگاهی از حدود 130.000.000 تومان شروع میشود و برای مدلهای صنعتی پیشرفته با دقت بالا و قابلیتهای ارتباطی گسترده میتواند به بیش از 500.000.000 تومان نیز برسد.
سخن پایانی
انتخاب و خرید فلومتر مناسب، سرمایهگذاری مستقیمی در کیفیت محصول، ایمنی فرآیند و کاهش هزینههای عملیاتی شماست. فلومترهای یوکوگاوا (Yokogawa) با دههها نوآوری و مهندسی پیشرفته، استانداردی جهانی برای دقت و پایداری در اندازهگیری جریان تعریف کردهاند. از سری ADMAG برای مدیریت منابع آب گرفته تا ROTAMASS برای کنترل دقیق فرآیندهای پتروشیمی و digitalYEWFLO برای پایش جریان بخار، هر محصول برای ارائه بهترین عملکرد در سختترین شرایط طراحی شده است. برای بررسی دقیقتر مشخصات فنی هر مدل، میتوانید کاتالوگ مربوط به آن را از بالای صفحه محصول دانلود کنید. در این کاتالوگها، اطلاعات کاملی در مورد ابعاد، مواد ساخت، محدودههای اندازهگیری و گواهینامهها ارائه شده است.
همین امروز با تماس با کارشناسان ما اجازه دهید به شما کمک کنیم تا با انتخاب دقیقترین ابزار، کنترل فرآیند خود را به سطح بالاتری ببرید و از مزایای یک سیستم اندازهگیری قابل اعتماد بهرهمند شوید. ما برای ارائه مشاوره تخصصی و بهترین پیشنهاد قیمت در کنار شما هستیم.
سوالات متداول
فلومترهای یوکوگاوا بسته به سری انتخابی، برای اندازهگیری دبی مایعات رسانا و غیررسانا، گازها، بخار و حتی دوغابهای ساینده مناسب هستند. با انتخاب صحیح مدل، تقریباً تمام سیالات صنعتی را میتوان پوشش داد.
انتخاب سری مناسب به نوع سیال، دما و فشار کاری، دبی، سایز لوله و دقت مورد نیاز بستگی دارد. با ارسال مشخصات فرآیند، کارشناسان ما بهترین مدل را برای شما پیشنهاد میدهند.
بسته به تکنولوژی و سری، دقت فلومترهای یوکوگاوا معمولاً در بازه حدود ±۰٫۱۵٪ تا ±۱٪ از مقدار خوانششده قرار میگیرد که برای کاربردهای کنترلی و حتی انتقال مالکیت نیز مناسب است.
با وجود طراحی مقاوم و عیبیابی هوشمند، انجام بازبینی و کالیبراسیون دورهای طبق دستورالعمل سازنده توصیه میشود تا دقت اندازهگیری و طول عمر تجهیز در سطح ایدهآل حفظ شود.
بله. فلومترهای مغناطیسی و کوریولیس با بدنه و لاینرهایی مانند PFA و PTFE عرضه میشوند که مقاومت بالایی در برابر اسیدها و بازهای قوی دارند و برای سیالات خورنده انتخابی کاملاً مناسب هستند.
تمامی فلومترهای یوکوگاوا در کارخانه و طبق استانداردهای بینالمللی کالیبره میشوند. با توجه به نوع کاربری، ممکن است کالیبراسیون دورهای در محل نیز برای حفظ دقت توصیه شود.
زمان تحویل به مدل انتخابی و موجودی انبار بستگی دارد. برای اطلاع از زمان دقیق تحویل، لطفاً با واحد فروش تماس بگیرید.
