گیج فشار نوافیما سری MGS10

سری MGS10 نوافیما که از نوع لرزشگیر هستند با تنوع مختلفی طراحی شده‌اند. این تنوع شامل  استفاده کردن از متریال‌های گوناگون برای رنج‌های مختلف فشار است. تمام مدل‌های این سری بر اساس استاندارد EN 837-1 طراحی و ساخته شده‌اند. بدنه گیج‌ها از جنس استنلس استیل می‌باشد و قطعات متحرک یا Wetted part بسته به رنج […]

ویژگی های اصلی
  • ضد لرزش
  • گیج روغنی Fillable
  • دقت اندازه گیری: 1.6% و 1%
  • گواهی: IP55 , IP65 , IP67
  • صفحه رویی گیج: پلاستیک/شیشه سکوریت/پلی‌کربنات
آنلاین هستیم، لطفاً از روش های زیر با ما تماس بگیرید
توضیحات

سری MGS10 نوافیما که از نوع لرزشگیر هستند با تنوع مختلفی طراحی شده‌اند. این تنوع شامل  استفاده کردن از متریال‌های گوناگون برای رنج‌های مختلف فشار است. تمام مدل‌های این سری بر اساس استاندارد EN 837-1 طراحی و ساخته شده‌اند. بدنه گیج‌ها از جنس استنلس استیل می‌باشد و قطعات متحرک یا Wetted part بسته به رنج فشاری،  آلیاژی از مس یا در فشارهای بالا استنلس استیل 316 است. درجه حفاظت گیج با صفحه 5 سانتی برابر با  IP65، صفحه 6 سانتی برابر IP67 و در نهایت صفحه  10 سانتی برابر با  IP55 می‌باشد. کلاس دقت اندازه‌گیری در صفحه 50,63 برابر با 1.6% و در صفحه 100  میلی‌متری برابر با 1% است. جنس پنجره رویی گیج‌ها در هر سه سایز متفاوت است، تفاوت آنها به شرح زیر آورده شده‌است:

اندازه صفحه 50 میلی‌متری: پلاستیک . اندازه صفحه 63میلی: پلی‌کربنات و نهایتا سایز 100میلی‌متری از جنس شیشه سکوریت است.

کاربردها:

این سری از گیج‌های فشار برای تهیه و تولید مواد و صنایع غذایی، صنایع دارویی، پتروشیمی‌ها و نیروگاه کاربرد دارد. این سری از گیج‌ها به دلیل قابلیت پرشدن با روغن توانایی اندازه‌گیری فشار در فرآیندهایی با پالس‌های شدید را دارند. حداقل رنج استفاده از دستگاه برابر با 75% مقیاس کامل خود می‌باشد.

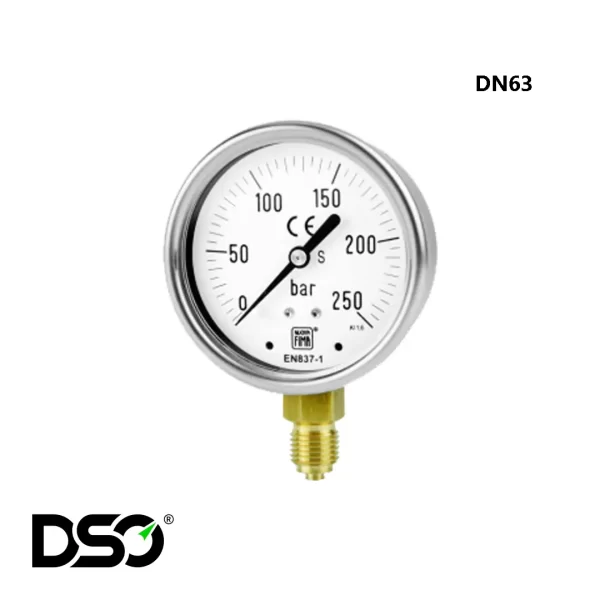

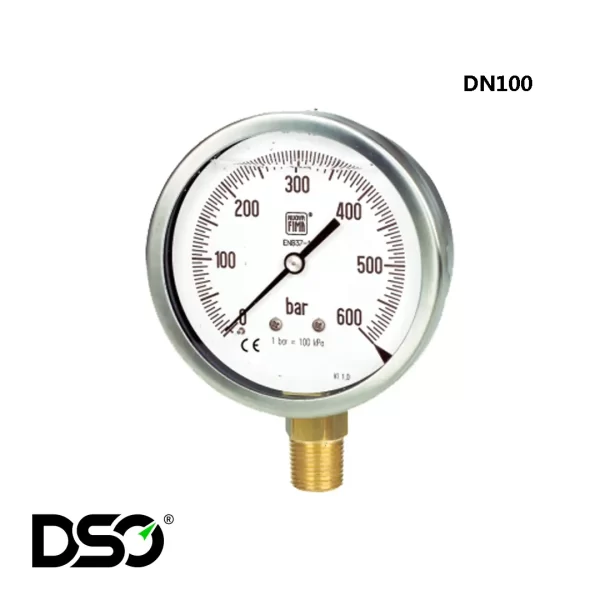

اندازه صفحه: 50, 63,100 میلی‌متر

جنس بوردون تیوب :

آلیاژ مس : برای اندازه صفحه‌های 50,63

آلیاژ استنلس استیل 316 : برای اندازه صفحه 100

محدوده اندازه‌گیری فشار:

0 تا 2.5 بار الی 0 تا 400 بار برای اندازه صفحه‌های 50

0 تا 1 بار الی 0 تا 600 بار برای اندازه صفحه 63

0 تا  1 الی  0 تا   1000  بار برای اندازه  صفحه 100

پورت (کانکشن) فشار:

نوع اتصال : اتصال از پشت (BM) و اتصال از پایین (LM)

سایز کانکشن فشار (رزوه) گیج‌ها به شرح زیر می‌باشد:

 G 1/4, , 1/4″ NPT G 1/8, 1/8″ NPT برای صفحه, 63  50 میلی‌‌متری

 G 1/4,  G 1/2, 1/2″ NPT, 1/4″ NPT  برای صفحه 100 میلی‌‌متری

حد مجاز دما نگهداری: -25°C…+65°C برای صفحه, 63  50

 -40…+65 °C برای صفحه 100 میلی‌متری
