گیج فشار نوافیما مدل MGS18

گیج‌ فشار نوافیما مدل MGS18 در دسته گیج های فشار با بدنه استنلس استیل قرار می‌گیرند. زمانی که از آلیاژهای گوناگون استیل در ساخت دستگاه استفاده می‌شود، گیج مقاومت بسیار بالاتری نسبت به مواد خورنده و حرارت و دیگر عوامل محیطی پیدا می‌کند. آلیاز بدنه از استنلس استیل 304 و متریال قطعات متحرک یا  Wetted part گیج از استیل 316 است.
ویژگی های اصلی
  • گیج روغنی Fillable
  • محدوده اندازه‌گیری: 0 تا 1600 بار
  • دقت اندازه گیری: 1.6% و 1%
  • گواهی حفاظت: IP55 , IP65 , IP67
  • تمام استنلس استیل
جهت دریافت قیمت و خرید، از روش‌های زیر با ما تماس بگیرید.
توضیحات

گیج‌ فشار نوافیما مدل MGS18 در دسته گیج های فشار با بدنه استنلس استیل قرار می‌گیرند که به آنها مانومتر استیل نیز گویند . زمانی که از آلیاژهای گوناگون استیل در ساخت دستگاه استفاده می‌شود، گیج مقاومت بسیار بالاتری نسبت به مواد خورنده و حرارت و دیگر عوامل محیطی پیدا می‌کند. آلیاز بدنه از استنلس استیل 304 و متریال قطعات متحرک یا  Wetted part گیج از استیل 316 است.

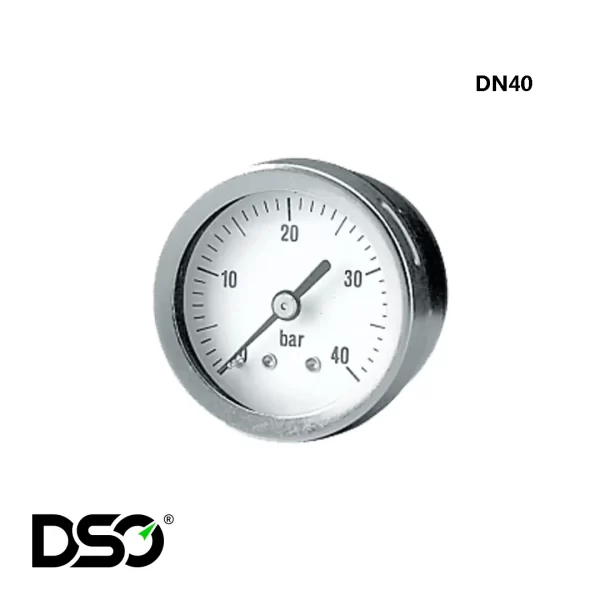

این گیج‌ها در پنج سایز صفحه 40، 50، 63، 100 و 150 میلی‌متر مختلف ارائه شده‌اند که با تغییر سایز آنها برخی از ویژگی‌هایشان نیز تغییر می‌کند. به‌جز مدل صفحه 4 سانت دیگر سایزها امکان استفاده به صورت روغنی را دارند. حداقل رنج استفاده از دستگاه برابر با 75% مقیاس کامل خود می‌باشد و پر استفاده‌ترین رنج در این ابزار را می‌توان گیج فشار 10 بار نام برد.

بصورت اختیاری و سفارشی گاها از آلیاژ استنلس استیل داپلکس در بوردون تیوب این مدل استفاده می‌شود که مقاومت بالایی در برابر مواد خورنده دارند (حتی بیشتر از استنلس استیل 316) که در اینصورت می‌توان از این گیج‌ها تا فشار 1600 بار استفاده نمود، باید توجه داشت بوردون تیوب استنلس استیل 316 فقط تا 1000 بار قابل سفارش است.

در این‌سری از گیج فشار نوافیما، توانایی استفاده از فول اسکیل گیج (کل محدوده گیج) در محیط‌هایی با فشار ثابت را خواهیم داشت. بعنوان نمونه برخلاف دیگر گیج‌ها اگر نیاز به سنجش فشار 25 بار را داریم، میتوانیم از گیج فشار با فول اسکیل 25 بار استفاده کنیم ، ولی باید بخاطر داشت که در محیط‌هایی با فشار متغیر و نوسان دار باید از گیج‌های پرشده با گلیسیرین و سیلیکون با حداکثر فشار 90 درصد از فول اسکیل گیج استفاده کرد.

کاربردهای گیج‌ فشار نوافیما مدل MGS18 :

از موارد مصرف این گیج‌ها می‌توان به استفاده در توربین‌ها، موتورهای دیزلی، کارخانه‌های شیمیایی، پتروشیمی، صنایع برودتی، نیروگاه‌ها و تجهیزاتی که تکان یا ارتشاعات ناگهانی دارند، اشاره کرد. برای جلوگیری از این پالس‌ها و نرم کردن حرکت عقربه و عدم ایجاد خطا حین قرائت از روغن برای پرکردن گیج استفاده می‌شود. باید توجه داشت که در صورت استفاده از گیج به صورت روغنی و پرکردن آن با گلیسیرین یا سیلیکون، نباید از مواد بیش از حد اکسیدکننده برای اندازه‌گیری استفاده کرد چون احتمال واکنش شیمیایی و انفجار نیز وجود خواهد داشت.

اندازه صفحه:  40,50,63,100,150 میلی‌متر

جنس بوردون تیوب : آلیاژ استنلس استیل 316L

محدوده اندازه‌گیری فشار:

پورت (کانکشن) فشار:

نوع اتصال : اتصال از پشت (BM) و اتصال از پایین (LM)

سایز کانکشن فشار (رزوه) گیج‌ها به شرح زیر می‌باشد:

G 1/2A ، G 1/4 A ، G 1/8 A ، 1/2NPT ، 1/4NPT ، 1/8NPT

حد مجاز دمای محیط:

65+….25- درجه سانتی‌گراد برای برای مدل 40,50 میلی‌متری

65+….40- درجه سانتی‌گراد برای مدل 63 میلی‌متری

65+….53- درجه سانتی‌گراد برای مدل 100,150 میلی‌متری

مشخصات فنی
سایز صفحه

100mm, 150mm, 40mm, 50mm, 63mm

محدوده اندازه‌گیری

0 تا 0.6 بار الی 0 تا 1600 بار

کلاس دقت

1, 1.6

نوع حسگر اندازه‌گیری

بوردون تیوب

جنس حسگر

استنلس استیل 316L

جنس بدنه

استنلس استیل

جنس کانکشن

استنلس استیل 316L

نوع اتصال

ایستاده, تابلویی

سایز کانکشن

1/2NPT, 1/4NPT, 1/8NPT, G 1/2 A, G 1/4 A, G 1/8 A

صفحه رویی گیج

پلی کربنات, شیشه نشکن

قابلیت پر شدن با مایع

دارد (روغنی)

1 نظر
  1. سعید قائمی

    با سلام ایا برای گیج صفحه ۴۰ سانت فقط اتصال از پشت این مدل موجود است؟

    • مدیر سایت

      سلام جناب قائمی
      شما احتمالا منظورتون 4 سانت هست، برای مدل فوق هم کانکشن از پایین و هم از پشت موجود هست.
