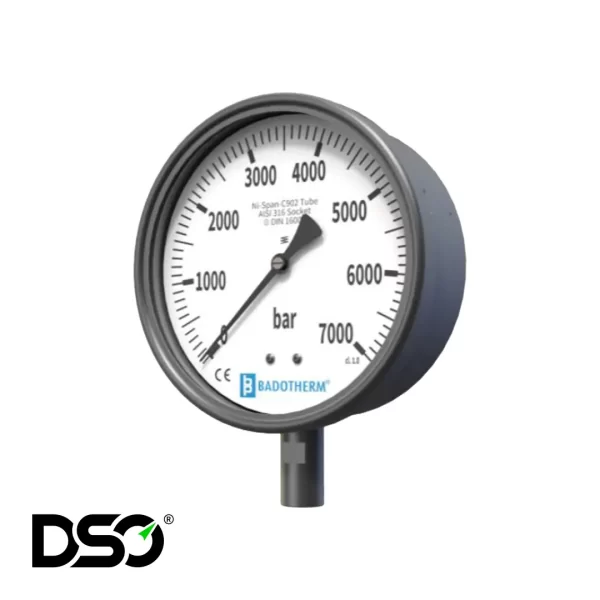

گیج فشار بادوترم سری BDT20-HP

گیج‌های high pressure بادوترم با ساختاری متفاوت طراحی شده‌اند تا فشارهای بسیار بالا را اندازه‌گیر ی کنند. برای ساخت این مدل از استیل 304 در تمام نقاط استفاده شده اما به صورت دلخواه می‌توان از آلیاژ 316 جهت افزایش مقاومت در برابر خوردگی استفاده کرد. این مدل توسط یک دیواره محافظ یا solid front ایمن شده‌است. این دیواره بین صفحه رویی و محفظه اصلی گیج، جایی که حسگر فشار هست؛ قرار گرفته است. دلیل وجود آن برای زمانی است که فشار مازادا و ناگهانی ایجاد شود و از شکستن صفحه رویی گیج جلوگیری می‌کند. همچنین برای خروج این فشار یک راه‌حل طراحی شده؛ واشر محافظ blow out که در پشت دستگاه قرار گرفته و جنس آن از  استیل است، وظیفه خروج این فشار مازاد ایجاده شده را برعهده دارد. تفاوت دقت اندازه‌گیری در این دو مدل بستگی به مقدار فشار وارده بر گیج دارد. دقت در فشارهای کوچکتر از 6000 مساوی با 1% و در محدوده 6000,7000 برابر با 1.6% خواهد بود. البته باید توجه داشت که درصدهای گزارش شده فقط برای حالت استفاده به صورت خشک می‌باشد و در صورت استفاده به صورت روغنی، امکان تاثیرگذاری روغن روی دقت اندازه‌گیری وجود دارد.

این سری در دو سایز100, 160 میلی‌متری طراحی شده‌اند که با توجه به نوع فرآیند و در نظر گرفتن تفاوت‌های آنها می‌توان یک مدل را انتخاب کرد. صفحه نمایشگر گیج از جنس آلومینیوم است که یک لایه مقاوم روی آن کشیده شده تا در برابر اشعه ماوراء بنفش مقاومت داشته باشد.

کاربردها:

از گیج‌های فشار بالا معمولا در صنایع هیدرولیک، واترجت، صنایع نفت و گاز و به طور کلی جایی که ایمنی حرف اول را بزند، استفاده می‌شود. این گیج‌ها به گونه‌ای طراحی شده‌اند که در برابر شدیدترین شرایط عملیاتی محیطی مقاومت کنند. از آنجایی که این سری امکان پر شدن محفظه گیج با روغن را دارند، پس برای استفاده در فرآیندهایی که لرزش و تکان دارند بسیار مناسب می‌باشند. برای پر کردن گیج می‌توان از گلیسرین یا روغن سیلیکون استفاده کرد. به دلیل احتمال واکنش‌پذیری اکسیژن با گلیسرین بهتر آن است که هنگام اندازه‌گیری فشار اکسیژن یا ترکیباتی که اکسیژن آزاد می‌کنند، از گیج به صورت خشک و عاری از روغن استفاده شود.

اندازه صفحه:  100,160میلی‌متر

جنس بوردون تیوب : آلیاژ استنلس استیل 316

محدوده اندازه‌گیری فشار:

0 تا 1600 بار الی 0 تا 7000 بار

پورت (کانکشن) فشار:

نوع اتصال : اتصال از پشت (BM)

اتصال از پایین (LM)

سایز کانکشن فشار (رزوه) گیج‌ها به شرح زیر می‌باشد:

حد مجاز دمای نگهداری:

-40°C…+60°C
