منیفولد 5 راهه چیست؟

منیفولد 5 راهه یک شیر ابزار دقیق است که عموماً به عنوان یک واسطه بین دستگاه‌های اندازه‌گیری و فرآیند، نقش مهمی در کنترل و تنظیم فشار ایفا می‌کند. در واقع منیفولد 5 شیر برای اتصال ترانسمیترهای اختلاف فشار یا دستگاه‌های ثبت جریان در خطوط لوله کاربردی است. همچنین استفاده از این تجهیز باعث می‌شود که بتوان بدون ایجاد اختلال در فرآیند اصلی، کالیبراسیون، تعمیرات و کنترل فشار را به‌سادگی انجام داد.

اجزای منیفولد 5 شیر

منیفولد پنج راه استیل  دارای پنج مسیر مستقل است که شامل:

منیفولد 5 راهه دارای دو شیر تخلیه یا ونت است که به کاربر اجازه می‌دهد فشار را در شرایط عملیاتی مختلف کنترل کرده و از تجهیزات در برابر آسیب‌های ناشی از فشار بیش از حد محافظت کند.

علاوه بر این، منیفولد پنج راهه باعث کاهش تعداد اتصالات و در نتیجه کاهش خطر نشتی می‌شود. استفاده از این تجهیز در خطوط انتقال سیالات تحت فشار، موجب افزایش ایمنی، بهینه‌سازی فرآیندها و کاهش هزینه‌های تعمیر و نگهداری می‌شود.

برای آشنایی بیشتر با سایر انواع این ولوها، می‌توانید به صفحه شیر منیفولد مراجعه کنید. این لینک شامل اطلاعات جامع در مورد انواع منیفولدها و ویژگی‌های آن‌ها است.

نقش منیفولد 5 شیر در سیستم‌های ابزار دقیق و انتقال سیال

در بسیاری از صنایع، از جمله نفت و گاز، پتروشیمی، نیروگاه‌ها و صنایع شیمیایی، اندازه‌گیری دقیق فشار و جریان سیالات اهمیت بالایی دارد. منیفولد ولو پنج شیر به عنوان یک واسطه بین ترانسمیترهای اختلاف فشار و خط فرآیند، نقش مهمی در این اندازه‌گیری ایفا می‌کند. این تجهیز با ایزوله کردن ترانسمیتر، امکان انجام کالیبراسیون و تعمیرات را بدون توقف فرآیند فراهم می‌آورد.

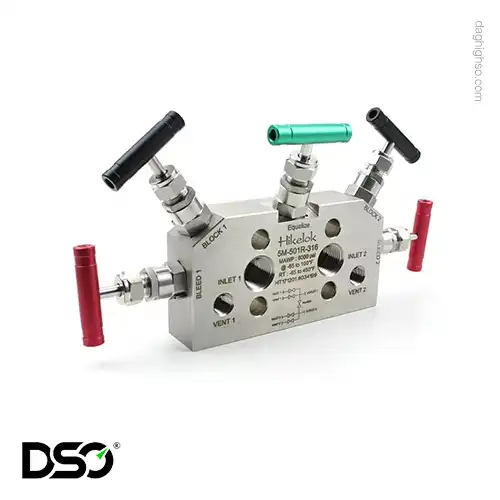

منیفولد 5 راه

چرا از منیفولد ولو پنج شیر در ابزار دقیق استفاده کنیم؟

کاربردهای منیفولد پنج راه استیل

منیفولد ولو 5 راهه به دلیل طراحی خاص و قابلیت‌های پیشرفته، در سیستم‌های ابزار دقیق برای اندازه‌گیری و کنترل اختلاف فشار مورد استفاده قرار می‌گیرد. این تجهیز با قابلیت‌های نصب مختلف و اتصالات پیچی، امکان کنترل فشار، تخلیه، و کالیبراسیون آسان را فراهم می‌کند.

استفاده در سیستم‌های اختلاف فشار و کالیبراسیون

شیر منیفولد استیل پنج راهه برای تنظیم فشار و انجام تست‌های کالیبراسیون در ترانسمیترهای اختلاف فشار ایده‌آل است. این ویژگی باعث می‌شود که فرآیند کالیبراسیون بدون نیاز به جداسازی ابزار از سیستم انجام شود. همچنین، اتصالات استاندارد فرآیند و ابزار 1/2 اینچ NPT F و اتصالات تخلیه 1/4 اینچ NPT F، اتصال راحت و مطمئن به سیستم را ممکن می‌سازند.

کاربرد در صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها و صنایع شیمیایی

منیفولد پنج راه استیل در صنایعی که نیاز به اندازه‌گیری دقیق فشار و جریان سیالات دارند، استفاده می‌شود. برخی از مهم‌ترین صنایع شامل:

نقش شیر منیفولد پنج راهه استیل در کنترل فشار و تخلیه

منیفولد 5 راه علاوه بر نقش کلیدی در ایزوله‌سازی و متعادل‌سازی فشار، وظیفه تخلیه ایمن سیالات از سیستم را نیز بر عهده دارد. فاصله بین اتصالات باعث می‌شود که نصب آن در کنار سایر تجهیزات به‌سادگی انجام شود. همچنین، در صورت نیاز، با استفاده از اتصالات پیچی مخصوص می‌توان آن را برای فواصل دیگر نیز به کار برد.

انواع منیفولد ولو 5 راهه

انواع منیفولد 5 شیر استیل

منیفولد 5 شیر استیل در انواع مختلفی طراحی می‌شود تا نیازهای مختلف سیستم‌های ابزار دقیق را برآورده کند. این ولوها بسته به نحوه نصب، نوع اتصال و کاربردشان به چند دسته تقسیم می‌شوند. در ادامه به بررسی مهم‌ترین انواع این تجهیزات می‌پردازیم.

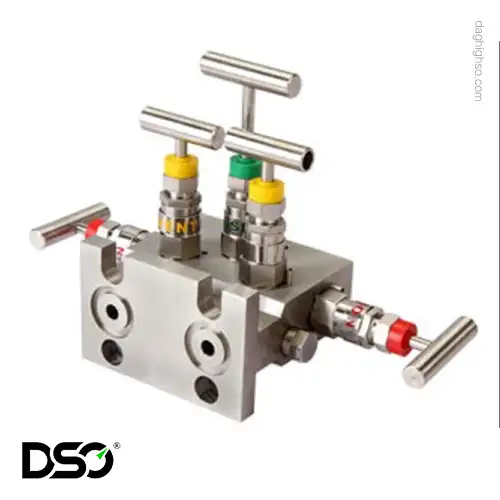

منیفولد پنج راه استیل نوع T – مناسب برای نصب مستقیم

منیفولد 5 راه نوع T برای نصب مستقیم روی ترانسمیترهای اختلاف فشار طراحی شده است. این مدل به‌ویژه برای سیالات خطرناک بسیار مناسب است، زیرا امکان هدایت خط تخلیه به محل دورتر را فراهم می‌آورد. برخی از ویژگی‌های بارز این مدل عبارت‌اند از:

این ویژگی‌ها باعث می‌شود منیفولد 5 شیر استیل نوع T گزینه‌ای بهینه برای کالیبراسیون و تست عملکرد دقیق ترانسمیترهای اختلاف فشار در محیط‌های صنعتی باشد.

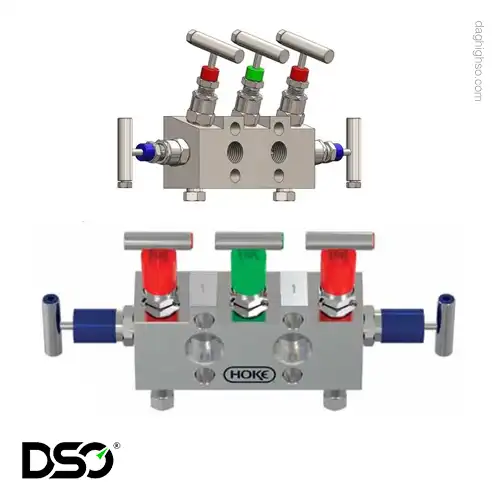

مدل T شکل

منیفولد 5 راه نوع H – طراحی شده برای ایمنی بالاتر و دسترسی بهتر

شیر منیفولد استیل پنج راهه نوع H نیز مانند مدل T برای نصب مستقیم استفاده می‌شود، اما دارای طراحی فشرده‌تر و ارزان‌تر است که نصب را آسان‌تر و هزینه‌ها را کاهش می‌دهد. برخی از ویژگی‌های بارز این مدل عبارت‌اند از:

منیفولد پنج راهه استیل H در صنایع مختلف مانند صنعت کشتی‌سازی، تولید روغن و کودهای شیمیایی، صنایع شیمیایی، و صنایع ساختمانی کاربرد دارد. این ویژگی‌ها آن را به گزینه‌ای ایده‌آل برای محیط‌های صنعتی با نیاز به ایمنی بالا و دسترس‌پذیری بهتر تبدیل کرده است.

منیفولد 5 راهه نوع H در اندازه‌های 1/8 اینچ تا 1 اینچ و همچنین در اندازه‌های سفارشی قابل عرضه است، که می‌توانند نیازهای متنوع سیستم‌ها را برآورده سازند.

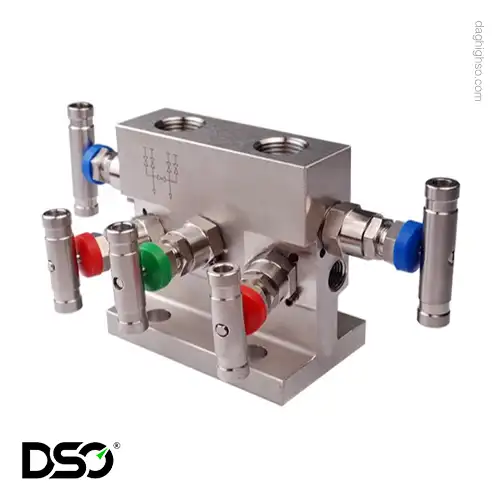

مدل H شکل

منیفولد ۵ شیر استیل مدل R5 – طراحی برای نصب از راه دور

منیفولد 5 شیر استیل R5 مخصوص نصب از راه دور و اتصال به ترانسمیترهای اختلاف فشار است. ویژگی‌های این مدل عبارت‌اند از:

عملکرد منیفولد 5 راهه چگونه است؟

عملکرد شیر منیفولد استیل پنج راهه به طور کلی به تنظیم دقیق فشار و کالیبراسیون سیستم‌های ابزار دقیق کمک می‌کند. این تجهیز با استفاده از پنج شیر مختلف به کاربران این امکان را می‌دهد که فشار را در دو طرف ترانسمیتر ایزوله کرده، تعادل فشار را برقرار کنند و به راحتی عملیات تخلیه و کالیبراسیون را انجام دهند. در اینجا، نحوه باز و بسته کردن و روش‌های ایزوله کردن، تعادل فشار و تخلیه در سیستم به‌طور کامل توضیح داده شده است.

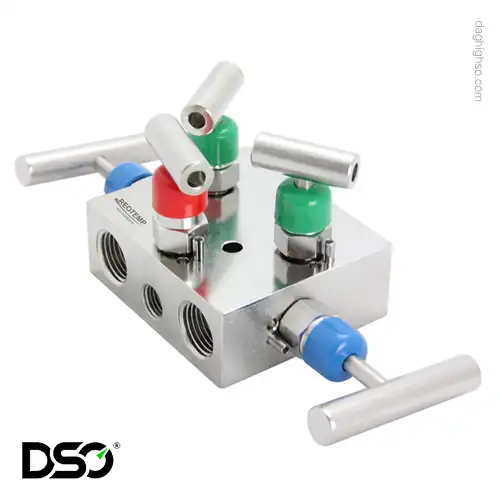

منیفولد پنج راهه

نحوه باز و بسته کردن منیفولد پنج راه

منیفولد پنج راه نقش‌های متفاوتی در سیستم‌ها ایفا می‌کند. ابتدا شیرهای تعادل برای هم‌تراز کردن فشار دو طرف ترانسمیتر باز می‌شوند. سپس ولوهای مسدودکننده برای ایزوله کردن سیستم و جلوگیری از نشت فشار در هر دو طرف ترانسمیتر بسته می‌شوند.

ایزوله کردن، تعادل فشار و تخلیه در سیستم

شیرهای مسدودکننده فشار را از هر دو طرف ترانسمیتر جدا می‌کنند و فشار را به حالت ثابت نگه می‌دارند. همچنین، شیر تعادل فشار را یکسان می‌کند و امکان تخلیه فشار از طریق شیر تخلیه فراهم می‌شود.

فرآیند صحیح کالیبراسیون با منیفولد ولو پنج شیر

برای کالیبراسیون دقیق، ابتدا باید فشار فرآیند به یک طرف ترانسمیتر اعمال شود. در منیفولد پنج راهه استیل این امکان با استفاده از شیرهای تخلیه و کالیبراسیون فراهم می‌شود، به گونه‌ای که هیچ تداخلی با عملکرد اصلی سیستم ایجاد نخواهد شد.

این عملکرد دقیق و انعطاف‌پذیر، منیفولد 5 راه را به ابزاری ضروری در صنایع حساس مانند نفت، گاز، پتروشیمی و نیروگاه‌ها تبدیل کرده است.

برای مقایسه و انتخاب بهترین مدل، می‌توانید به صفحه منیفولد 2 راهه نیز نگاهی بیندازید. این مدل‌ها در کاربردهایی با نیاز به عملکرد ساده‌تر و کم‌هزینه‌تر مفید هستند.

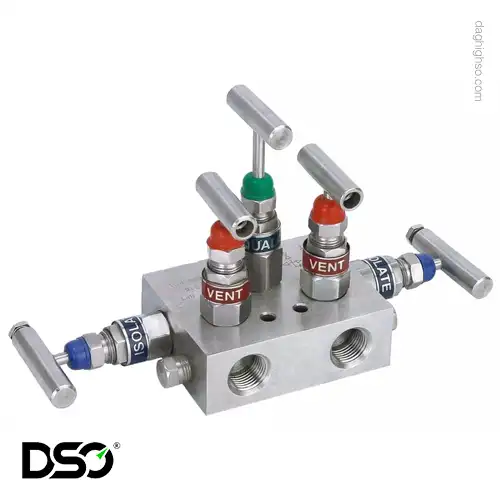

شیر منیفولد پنج راهه استیل

تفاوت اصلی بین منیفولد 3 راهه و 5 راهه

منیفولد ولو 3 راهه شامل دو شیر مسدود کننده (Block Valves) و یک شیر تعادل (Equalizer Valve) است. معمولاً برای ترانسمیترهای اختلاف فشار استفاده می‌شود تا ترانسمیتر را از فرآیند ایزوله کرده و فشار بین دو طرف پرفشار و کم‌فشار را برابر کند و در کاربردهایی که نیاز به کالیبراسیون یا تخلیه مکرر وجود ندارد، مناسب است.

منیفولد 5 راهه علاوه بر سه شیر موجود در مدل 3 راهه، دارای دو شیر اضافه برای تخلیه/تست (Vent/Test Valves) است. این شیرهای اضافی به کاربر امکان می‌دهند که فشار را رهاسازی، کالیبراسیون یا تست سیستم را انجام دهد بدون اینکه عملکرد کلی فرآیند مختل شود. این مدل معمولاً در نصب‌های پیچیده‌تر ابزار دقیق که نیاز به کالیبراسیون و نگهداری دوره‌ای دارند، به کار می‌رود.

مزایای شیر منیفولد استیل پنج راهه نسبت به مدل‌های 3 راهه در ابزار دقیق

جمع‌بندی
منیفولد ۵ شیر گزینه‌ای ایده‌آل برای کاربردهای صنعتی است که نیاز به کالیبراسیون در محل، کنترل فشار فرآیند و افزایش ایمنی دارند. این شیرها به دلیل ساختار مقاوم، طراحی ایمن و کاهش احتمال نشتی، در صنایع مختلفی از جمله نفت و گاز، پتروشیمی، شیمیایی و دریایی مورد استفاده قرار می‌گیرند. برای مشاوره و خرید منیفولد 5 راهه می‌توانید همین حالا با دقیق صنعت اوپاتان تماس بگیرید.
