دقت، اطمینان و کارایی. این‌ها سه ویژگی اصلی هستند که گیج فشار ویکا را به انتخاب برتر صنایع مختلف تبدیل کرده‌اند. با ویکا، اندازه‌گیری فشار دیگر یک چالش نیست، بلکه یک راهکار ساده و قابل اعتماد برای بهبود عملکرد و ایمنی سیستم‌های شماست.

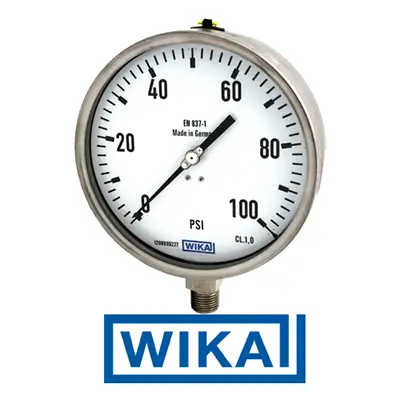

گیج فشار ویکا یک دستگاه اندازه‌گیری فشار است که با استفاده از سیستم بوردون یا دیافراگم، فشار مایعات و گازها را به تغییرات مکانیکی در عقربه تبدیل می‌کند. این ابزار در صنایع مختلف از جمله پتروشیمی، آب و فاضلاب و انرژی برای کنترل و نظارت بر فشار سیستم‌ها استفاده می‌شود.
برای درک بهتر، علت محبوبیت گیج فشار ویکا بد نیست نگاهی به سابقه و تاریخچه‌ی آن بیاندازیم. آغاز فعالیت آنها سال 1960 در یکی از شهرهای آلمان بود و از آنجایی که یکی از اولین گزینه‌ها در صنعت بودند، سریعا شناخته شدند.
بر طبق گفته‌های این کمپانی، هر ساله بیش از پنجاه میلیون پروداکت در سراسر دنیا به فروش میرسانند. چیزی در حدود 9,000 کارمند دارند و روز به روز بر تعداد آنها افزوده می‌شود.
و نهایتا با فروش و تامین تجهیزات مختلف به 40 کشور گوناگون، درآمد خود را 845 میلیون یورو در سال تخمین می‌ز‌نند.
دلیل دیگر برتری و دقت بالای این تجهیزات، وجود دو نیروی رسمی از سازمان
ASME (American Society of Mechanical Engineers ) به نام‌های Larry Harper و Michael Muth در مجموعه ویکاست که تمامی استاندارهای لازمه توسط سازمان زیرنظر این دو مسئول چک می‌شود.
با توجه به گسترش صنعت و نیازهای روز افزون فرآیندها، کمپانی مذکور دست به تولید محصولات انبوه و متنوعی زد و خیلی سریع خود را تبدیل به اتخاب نخست صنایع کرد. اما دلیل این حجم از محبوبیت چیست؟
انواع محصولات این برند ثابت کردند که به عنوان ابزارهای دقیق و قابل اعتمادی برای اندازه‌گیری در صنایع مختلف استفاده می‌شوند. گیج فشار ویکا با کیفیت بالا، دقت بی‌نظیر و مقاومت در برابر شرایط سخت محیطی، دارای محبوبیت ویژه‌ای است.
تمامی مدل‌ها با استانداردهای بین‌المللی تطابق داشته و به طور گسترده در برنامه‌های کاربردی مختلف استفاده می‌شوند. در ادامه به بررسی کاربرد این تجهیزات در صنایع مختلف می‌پردازیم:
همانطور که در تصویر فوق نیز مشخص است، در بین تمام برندهای فعال، بیشترین سهام تولید گیج فشار متعلق به این کمپانی است.
از طرفی به دلیل دقت، کیفیت و مقاومت بالا، Pressure Gauge Wika تبدیل به انتخابی ایده‌آل، برای نظارت و کنترل فشار در محیط‌های صنعتی مختلف شده‌است.
معمولا هر برند که دست به تولید این ابزار می‌زند، تلاشش بر آن است که کامل‌ترین مدل‌ها را ارائه کند و کاربران خود را از رفتن به سمت کمپانی‌های دیگر و انتخاب محصولات آنها بی‌نیاز کند.
بدون شک wika جزو بزرگترین تولیدکننده‌های انواع مختلف تجهیزات کنترلی است و با تکمیل سبد محصولات خود به تمام نیازهای کاربران صنعتی پاسخ می‌دهد.
برای آشنایی بیشتر با این طیف وسیع تجهیزات، بد نیست مروری بر کاربردی‌ترین مدل‌های پرشر گیج Wika داشته‌باشیم:
زمانی که نیاز به سنجش فشارهای بسیار کم باشد، بهتر است مدل‌های میلی‌باری و کپسولی گیج فشار ویکا مورد استفاده قرار گیرد. مدل 632.50 توانایی سنجش تا رنج 600 میلی‌بار را دارد. بدنه تمام استیل، مقاومت در برابر مواد خورنده و ابعاد گوناگون جزو ویژگی‌های آن هستند.
کد 213.53 سری جنرال و استیل – برنج است و در بسیاری از صنایع با کاربردهای محدود، مصرف می‌شود. بارزترین ویژگی آن، امکان استفاده به صورت روغنی در این مدل است.
در تمام برندهای مشهور، مدلی تحت عنوان Safety Design ارائه می‌شود که مناسب استفاده در شرایط بسیار خشن و صنعتی است. حرف S بر روی صفحه نمایش، به معنی ویژگی ایمنی بیشتر نظیر مقاومت بالا در عملیات سنجش است.
جهت سنجش در شرایط سخت، کد 232.30 که دارای صفحه نشکن، دیواره ایمنی داخلی و موارد دیگر جهت افزایش ایمنی می‌باشد، مناسب است.
وقتی نیاز به سنجش سیالاتی با گرانروی بالا باشد؛ استفاده‌ی مدل 432.50 توصیه می‌شود. یک دیافراگم به صورت کامل بر روی ابزار فیکس شده و مانع از ورود مواد خورنده و ویسکوز به داخل آن می‌شود.
جنس دیافراگم به صورت پیشفرض استنلس استیل 316L است اما امکان استفاده از آلیاژ InConel نیز برای موارد حساس‌تر وجود دارد.
در بعضی واکنش‌ها و فرآیندهای صنعتی احتیاج به سنجش فشار در حالت وکیوم یا خلاء است. wika یک محصول تخصصی برای این منظور با کد 532.52 ارائه کرده که با کمک یک دیافراگم سرخود امکان سنجش در شرایط خلاء را ایجاد می‌کند.
با اینکه حرف S بر روی صفحه نمایش وجود ندارد اما ایمنی‌هایی مثل واشر Blow out و Solid baffle نیز لحاظ شده‌است.
به جرعت و با توجه به حجم سفارشات بالای این کد، می‌توان آن را به عنوان معروف‌ترین محصول معرفی کرد. استفاده به صورت روغنی، صفحه دو رنج، بدنه تمام استیل، وجود ابعاد گوناگون و دارا بودن ایمنی‌های مختلف دلیل محبوبیت و کاربردی بودن آن است.
تست گیج‌ها فقط با سایز صفحه 16 سانت تولید شده و دقت بسیار بالایی دارند. آنها در مصارفی که نیاز به سنجش و کالیبره‌ی دیگر مانومترها باشد، کاربرد دارند.
کد 333.50 به صورت روغنی از درب کارخانه ارائه شده اما در نظر داشته باشید که کد دیگر نیز امکان پر کردن با روغن در صورت نیاز را دارد.
مدل DSS27M با سیستم دیافراگم آب‌بندی شده، برای سیالات خورنده، چسبنده، متبلور و سمی طراحی شده است. این مدل با بدنه و دیافراگم استنلس استیل، مقاومت بالایی در برابر شرایط سخت محیطی دارد و می‌تواند تا واحد 40 بار را اندازه‌گیری کند.
این مدل در صنایع شیمیایی، پتروشیمی و کارخانه‌های ماشین‌سازی کاربرد دارد و محدوده دمای مجاز آن از منفی 10 درجه تا 150 درجه سانتی‌گراد است.
| جدول مشخصات سه مدل دیافراگمی ویکا | |||
| مدل | DSS27M | DSS19F | DSS22F |
| جنس دیافراگم | استنلس استیل 316L | استنلس استیل 304 | استنلس استیل 316 |
| صنایع کاربردی | صنایع شیمیایی و پتروشیمی | صنایع غذایی و دارویی | صنایع غذایی، بهداشتی و آشامیدنی |
| دقت سنجش | 1 درصد | 1 درصد | 1 درصد |
| جنس بدنه | استنلس استیل | استنلس استیل | استنلس استیل |
| محدوده رنج کاری | 0 تا 40 بار | 0 تا 25 بار | -1 تا 25 بار |
| نوع اتصال دیافراگم | دیافراگم فلنجی | دنده‌ای | کلمپی |
| قابلیت جدا شدن دیافراگم از گیج | ندارد کوبل شده به بدنه | ندارد جوش داده شده به بدنه | دارد |
برای اندازه‌گیری در محیط‌های خورنده و بحرانی کد DSS22F طراحی شده و همچنین دارای سیستم دیافراگم آب‌بندی شده است که از مواد مقاوم در برابر خوردگی ساخته شده و برای استفاده در صنایع شیمیایی و پتروشیمی بسیار مناسب است.
محدوده اندازه‌گیری فشار تا 25 بار است و با بدنه استنلس استیل، دقت بالا و مقاومت عالی در برابر شرایط سخت محیطی شناخته می‌شود.
مانوستات‌ها ابزارهای دقیقی برای کنترل و نظارت بر فشار در سیستم‌های صنعتی هستند. دستگاه‌های مذکور به دلیل دقت بالا، مقاومت در برابر شرایط محیطی سخت و سهولت نصب و استفاده، در صنایع مختلف از جمله نفت و گاز، شیمیایی و پتروشیمی کاربرد گسترده‌ای دارند.
مانوستات‌ها دو مدل مختلف دارند که در نوع اول یعنی تک کنتاکت فقط یک نقطه تنظیم دارد و یک مدار الکتریکی را قطع یا وصل می‌کند. در حالی که مانوستات دو کنتاکت دارای دو نقطه تنظیم است و می‌تواند دو مدار الکتریکی جداگانه را کنترل کند، به طوری که امکان ایجاد هشدار یا کنترل دو مرحله‌ای را فراهم می‌آورد.
تمام مدل‌هایی که در قسمت بالایی خود یک دریچه یا محفظه جهت باز نمودن و پر کردن روغن دارند، در دسته گیج روغنی ویکا قرار می‌گیرند. برای جلوگیری از لرزش عقربه در واکنش‌های پر نوسان فقط انواع Fillable این محصولات استفاده می‌شوند، به همین دلیل تبدیل به گزینه‌هایی محبوب برای کاربران شده‌اند.
بسیاری از کدهایی که در قسمت فوق ذکر شد قابلیت استفاده به صورت پر شده را نیز دارند، اما جهت آشنایی بیشتر می‌توانید با کارشناسان ما در ارتباط باشید.
با ارائه ویژگی‌های متنوع، مانومتر ویکا ابزاری دقیق و قابل اعتماد برای اندازه‌گیری فشار در محیط‌های مختلف صنعتی است. این مانومترها با دقت بالا، مقاومت در برابر شرایط سخت محیطی و قابلیت اطمینان بالا، انتخاب ایده‌آلی برای کاربردهای مختلف در صنایع محسوب می‌شوند. در ادامه به معرفی برخی از ویژگی‌ها می‌پردازیم:
یکی از مهم‌ترین موارد حین انتخاب یک فشار سنج عقربه ای، انتخاب درست و دقیق سایز و مدل آن است. کاربران می‌توانند دو مدل صفحه مربع و حالت رایج‌تر یعنی دایره‌ای را انتخاب کنند و از محدوده قطر 4 سانت تا نهایتا 25 سانت با توجه به فرآیند خود، محصولی را برگزینند.
برای تمام مدل‌ها، تمامی سایزهای صفحه موجود نیست. بنابراین، توصیه می‌شود به کاتالوگ گیج ویکا برای هر محصول مراجعه کنید تا اطلاعات دقیق مربوط به آن مدل خاص را به دست آورید.
این کاتالوگ‌ها به شما کمک می‌کنند تا انتخاب بهتری داشته باشید و اطمینان حاصل کنید که کالای مورد نیازتان با سایز صفحه مناسب در دسترس است.
میزان دقت یا مقدار انحراف در این تجهیزات با یکی از نمادهای CL / ACC نشان داده می‌شود. دقت داشته باشید که منظور از کلاس 0.5 ، نیم درصد خطا در رنج اصلی است. مثلا زمانی که دستگاه تا 100 بار را نمایش دهد و دقت آن 0.5 باشد تنها احتمال نیم درصد خطا در سنجش وجود دارد.
لازم به ذکر است با بزرگ شدن سایز صفحه، دقت بالاتر رفته و هر چه سایز صفحه کوچک‌تر باشد، میزان دقت عملکردی کمتر است. تولیدات Wika با کلاس‌های دقت 0.5 , 1.0 , 1.6 ,2.5 عرضه می‌شوند.
قابلیت Zero Point adjustment
قابلیت zero adjustment به کاربران این امکان را می‌دهد که نقطه صفر دستگاه را تنظیم و کالیبره کنند. این ویژگی به‌ویژه در مواقعی که پرشر گیج به دلیل حمل و نقل یا استفاده طولانی مدت دچار تغییرات کوچک یا خطا شده است، بسیار مفید است.
با تنظیم نقطه صفر، می‌توان دقت اندازه‌گیری را حفظ کرده و از صحت داده‌ها اطمینان حاصل کرد. تنظیم آن از طریق یک پیچ در انجام می‌شود و به کاربران اجازه می‌دهد تا دستگاه را به مقدار صفر حقیقی برگردانند.
به منظور سنجش صحیح و ارائه کمیتی قابل اطمینان، نیاز به حسگرهای مختلفی هست که هر کدام به نوعی اندازه‌گیری را انجام می‌دهند.
در مواردی که هدف اندازه‌گیری فشار بسیار بالا، سیالات خورنده و یا شرایط محیطی سخت باشد؛ استفاده از انواع ایمنی‌های حفظ جان اپراتور در گیج ویکا دیده می‌شود.
نوع و سایز اتصال نیز یکی از مواردی مهمی هستند که در کنار سایر اتصالات تجهیزات خط باید به آن توجه کرد و سپس مدلی هماهنگ با سایر ادوات تهیه کنید.
نحوه جوش و به هم پیوستن قطعات در کنار هم بسیار اهمیت دارد، زیرا در صورت هر گونه خطایی حین اتصال، امکان نفوذ و یا ایجاد خلاء در فرآیند ممکن است.
به همین دلیل مدل‌های تولیدی در کارخانه ویکا، تماما با جوش لیزری ساخته شده‌اند و همچنین از آنها تست گرفته می‌شود تا هیچ‌گونه خطایی نداشته باشند.
در گیج‌های ویکا سه حالت اتصال وجود دارد:
زمان استفاده از نوع کانکشن LM در گیج فشار ویکا توجه داشته‌باشید که حتما باید به صورت عمودی وصل شوند و از اتصال آنها به صورت افقی بپرهیزید. همچنین مدل‌های اتصال از پشت نیز باید به صورت افقی ( استفاده در پنل‌های کنترلی ) به کار بروند.
به‌منظور نصب پنلی، از تجهیزاتی به نام فلنج استفاده می‌شود که با توجه به سایز صفحه و نوع ابزار، همچنین سایر تجهیزات فرآیند انتخاب می‌شوند. جنس تمام فلنج‌ها استنلس استیل 304 است و در برابر فضای باز و شرایط جوی مقاومت بسیار بالایی دارند.
این تجهیزات با دو نوع دنده G و NPT تولید می‌شوند که در ایران بیشتر دنده NPT محبوبیت دارد. از طرفی رایج‌ترین سایز برای دنده NPT برابر 1/2 , 3/4 , 1/4 است.
مهم‌ترین عامل حین سنجش، دانستن محدوده دقیق فشار کاری و اطلاع از واحد مد نظر است. تمام مدل‌های Wika از واحدهای بسیار پایین (چند میلی‌بار) تا (چند هزار بار)، در دسترس هستند.
این ابزارها از واحدهای مختلفی نظیر بار (bar)، پاسکال (Pa)، کیلوپاسکال (kPa)، پوند بر اینچ مربع (psi)، میلی‌بار (mbar)، تور (Torr) و میلی‌متر جیوه (mmHg) برای نمایش فشار بهره می‌برند.
ناگفته نماند برخی مدل‌ها قابلیت نمایش همزمان دو رنج مختلف را دارند، که این امکان مشاهده فشار در دو مقیاس مختلف فراهم می‌کند. ویژگی مورد بحث باعث می‌شود تا ابزارها برای کاربردهای مختلف صنعتی، دقیق و انعطاف‌پذیر باشند.
در زمان نصب انواع پرشر گیج ویکا، برخی آیتم‌های جانبی برای افزایش عملکرد و حفاظت از تجهزات و اپراتور پیشنهاد می‌شوند. این ادوات به طور کلی به بهبود دقت، افزایش عمر و حفاظت از ابزارآلات در شرایط مختلف کمک می‌کنند.
در ادامه توضیحی در مورد برخی از رایج‌ترین آنها آمده است:
دیافراگم‌ها برای حفاظت از گیج‌ها در برابر مواد خورنده، دماهای بالا و محیط‌های آلوده استفاده می‌شوند. آنها به عنوان یک مانع بین سیال فرآیندی و ابزر عمل می‌کند.
ویژگی: جلوگیری از ورود مواد خورنده و آلودگی به داخل لوله بوردون، محافظت در برابر دماهای بالا و افزایش عمر مفید کالا.
سیفون‌ها برای حفاظت از تجهبزات سنجش در برابر دماهای بالا، به ویژه در صنایع بخار استفاده می‌شوند.
آنها با ایجاد یک حلقه یا پیچش، مانعی برای ورود مستقیم بخار داغ به گیج ایجاد می‌کنند. بخار قبل از ورود به قطعات داخلی در سیفون کندانس شده و به آب تبدیل می‌شود.
ویژگی: کاهش دمای سیال، جلوگیری از آسیب دیدن قطعات داخلی و افزایش دقت اندازه‌گیری در دماهای بالا.
منیفولدها برای مدیریت جریان سیال به گیج‌های فشار، کالیبراسیون و تعمیر و نگهداری استفاده می‌شوند. منیفولد مجموعه‌ای از ولوها هستند که با اتصال به پرشر گیج‌ها امکان قطع و وصل جریان، تخلیه و کالیبراسیون را فراهم می‌کنند.
ویژگی: سهولت در نصب و نگهداری، کاهش خطر نشت و افزایش دقت کالیبراسیون.
یک وسیله محافظتی است که به ابزار سنجش متصل می‌شود تا از آنها در برابر فشارهای مازاد و آسیب‌های احتمالی محافظت کند. وقتی فشار در سیستم به مقدار مشخصی، غیر ایمن یا (مقدار اورپرشر) برسد، اورپرشر پروتکتور به طور خودکار فشار اضافی را محدود کرده یا تخلیه می‌کند.
ویژگی: محافظت از تجهیزات در برابر Overpressure یا فشار مازاد
اسنابر برای کاهش اثر نوسانات فشار سریع یا شوک‌ها در سیستم‌های هیدرولیک و پنوماتیک استفاده می‌شود. این نوسانات ممکن است به گیج‌های فشار، ترانسمیترها و دیگر تجهیزات حساس آسیب برسانند. اسنابر باعث کاهش شدت نوسانات شده و نهایتا طول عمر و دقت تجهیزات را افزایش می‌دهد.
دانستن مزایا و معایب هر محصول اهمیت دارد زیرا به ما کمک می‌کند تا بهترین کاربردها را شناسایی کنیم و از مشکلات احتمالی پیشگیری کنیم. این تحلیل به بهبود ایمنی و پایداری سیستم‌های اندازه‌گیری منجر می‌شود.
با شناخت مزایا می‌توانیم دقت و کارایی را افزایش دهیم و با آگاهی از معایب می‌توانیم راه‌حل‌های مناسبی برای چالش‌ها بیابیم و هزینه‌ها و ریسک‌ها را کاهش دهیم.
معایب
1. قیمت بالا: محصولات ویکا معمولاً قیمت بالاتری نسبت به رقبا دارند.
2. دسترسی محدود در ایران: برخی از محصولات در بازار ایران به راحتی در دسترس نیستند.
3. زمان تحویل طولانی: ممکن است زمان تحویل محصولات به دلیل وارداتی بودن طولانی باشد.
4. نیاز به نگهداری تخصصی: برای حفظ دقت و عملکرد مطلوب، نگهداری و کالیبراسیون دوره‌ای توسط تکنسین‌های متخصص لازم است.
5. وزن بیشتر: برخی مدل‌ها به دلیل استفاده از مواد مقاوم‌تر وزن بیشتری دارند که حمل و نقل و نصب را سخت‌تر می‌کند.
6. پیچیدگی نصب: نصب برخی از مدل‌های پیشرفته ممکن است به دانش فنی بیشتری نیاز داشته باشد.
7. محدودیت اکسسوری در ایران: معمولا در مزایدات خارج از کشور اکسسوری‌ها وجود ندارد و به همین علت موجودی بسیار پایینی در ایران دارد.
8. نداشتن گارانتی شرکتی: به دلیل تحریم‌های بین‌المللی امکان ارائه گواهی معتبر جهت ضمانت کالا از مبدا ممکن نیست.
موارد بی‌شماری برای رعایت کردن استانداردها و بالاتر بردن عمر مفید مانومترهای ویکا وجود دارد در قسمت پایین به چند نکته از آنها اشاره می‌کنیم:
قبل از خرید این محصولات باید توجه داشت که قیمت گیج فشار ویکا نسبت به دیگر برندهای اروپایی نسبتا بالاتر بوده و این اختلاف ناشی از کیفیت و استاندارهای ارئه شده می‌باشد.
ولی برای تخمین حدودی می‌توان گفت که برای مدل‌های پایه قیمت از 1,000,000 میلیون تومان شروع شده و تا 6,000,000 میلیون تومان ادامه پیدا می‌کند.
در ادامه به جدول مشخصات و قیمت یک مدل از معروفترین‌های این برند اشاره می‌شود:
| جدول اطلاعات و قیمت مدل 232.50 گیج ویکا | |||
| مدل | 232.50.60 | 232.50.100 | 232.50.160 |
| سایز صفحه | 6 سانت | 10 سانت | 16 سانت |
| شروع قیمت | 1،100،000 تومان | 1،700،000 تومان | 2،300،000 تومان |
| دقت سنجش | 1.6 درصد | 0.5 درصد و 1 درصد | 0.5 درصد و 1 درصد |
| رنج سنجش | 0.6 بار تا 600 بار | 0.6 بار تا 1000 بار | 0.6 بار تا 1000 بار |
| جنس بدنه | استنلس استیل 304 | استنلس استیل 304 | استنلس استیل 304 |
برای خرید این محصولات در ایران، باید به چند نکته توجه کنید. متاسفانه در ایران نماینده‌ی فعال برای محصولات ویکا وجود ندارد و امکان واردات مستقیم از دبی و امارات به دلیل نیاز به مدارک خاص نیز ممکن نیست.
اما ما در دقیق صنعت اوپاتان، با استفاده از سیاست شخص ثالث و خرید از مزایده‌های کشورهای دیگر، قادر به تأمین کالای اصلی هستیم. این راهکار به ما اجازه می‌دهد تا مدل‌های اورجینال را با کیفیت اصلی و بدون مشکل تامین کنیم.
تمامی محصولات ویکا ساخت کشور آلمان هستند.
بله، تمام آیتم‌های تولیدی wika در وندور لیست وجود دارند.
خیر، به دلیل تحریم‌ها و عدم ارتباط مستقیم با کشور مبدا امکان ارائه گارانتی نیست.
برای پاسخ به این سوال بهتر است مقاله‌ی بهترین برند گیج فشار را بخوانید.
بله در تمامی رنج‌ها از 0.6 بار تا 1000 بار موجود است.
در صورت تمایل و نیاز کالیبراسیون انجام می‌شود و هزینه با مشتری است.
بله ارسال به سراسر کشور از تهران با توجه به نیاز مشتری انجام می‌گیرد.
با تماس و هماهنگی با کارشناسان ما امکان خرید با فاکتور رسمی نیز وجود دارد.
