گیج اختلاف فشار مدل 732.31 با دیافراگم حساس به فشار طراحی شده که اختلاف فشار میان دو سیال را اندازهگیری میکند. این گیجها به دلیل طراحی دقیق و استحکام بالای قطعات، حتی در برابر فشارهای ناگهانی و بالا، عملکردی دقیق و ایمن ارائه میدهند. برای جلوگیری از شکستن صفحه گیج در اثر فشار مازاد، این مدلها دارای محافظ سالید فرانت هستند. علاوه بر این، سیستم محافظتی شامل واشر blow-out در پشت گیج، تضمینکننده ایمنی اپراتور در شرایط بحرانی است.
این مانومترهای اختلاف فشار در سایزهای 100 و 160 میلیمتر با کلاسهای دقت 1.0 ، 1.6 و 2.5 درصد تولید میشوند. آلیاژ بکار رفته در بخشهای بدنه، کانکشن، قطعات متحرک و حسگر تماما استنلس استیل بوده و جنس عقربه و صفحه نشانگر آن از آلومینیوم میباشد. همچنین مدلهای 733.31 و 733.51 دارای قابلیت Zero Adjustable نیز هستند.
این سری از گیج اختلاف فشار ویکا به دلیل ساختار تمام استیل و طراحی مقاوم، گزینهای ایدهآل برای محیطهای صنعتی سخت محسوب میشوند. این محصولات در صنایع پتروشیمی، پالایشگاهها، نیروگاهها و تصفیهخانههای فاضلاب که با سیالات خورنده سروکار دارند، عملکرد بینظیری ارائه میدهند. وجود سیستم محافظتی چندگانه شامل محافظ سالید فرانت و واشر blow-out، ایمنی کامل اپراتور و تجهیزات را در شرایط بحرانی تضمین میکند.
گیج اختلاف فشار ویکا مدل 732.31 با دیافراگم حساس به فشار طراحی شدهاند که اختلاف فشار میان دو سیال را اندازهگیری میکند. این گیجها به دلیل طراحی دقیق و استحکام بالای قطعات، حتی در برابر فشارهای ناگهانی و بالا، عملکردی دقیق و ایمن ارائه میدهند. برای جلوگیری از شکستن صفحه گیج در اثر فشار مازاد، این مدلها دارای محافظ سالید فرانت هستند. علاوه بر این، سیستم محافظتی شامل واشر blow-out در پشت گیج، تضمینکننده ایمنی اپراتور در شرایط بحرانی است.

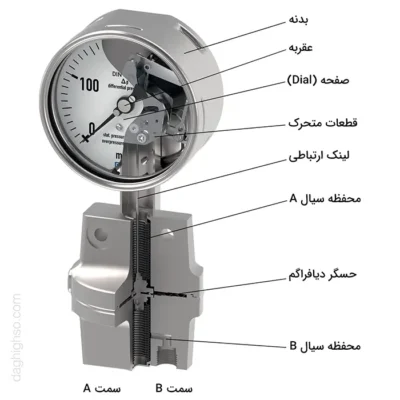

در واقع محفظه سیالات ورودی سمت A و B توسط دیافراگم از هم جدا میشوند، اختلاف فشار بین سمت A و B منجر به انحراف دیافراگم شده و این انحراف از طریق لینک ارتباطی منجر به حرکت و چرخش عقربه میگردد.
برای بررسی و انتخاب فشار سنج مورد نیاز خود بهتر است که صفحه گیج ویکا را نیز مطالعه فرمایید.
این گیج اختلاف فشار در سایزهای 100 و 160 میلیمتر تولید میشود و در سه کلاس دقت 1.0، 1.6 و 2.5 درصد قابل انتخاب میباشد. تمام قطعات متحرک، بدنه، کانکشنها و حسگر از استنلس استیل با کیفیت بالا ساخته شدهاند و این امر موجب افزایش دوام و عمر مفید این گیجها در برابر شرایط محیطی سخت میشود. صفحه نشانگر و عقربهها نیز از آلومینیوم ساخته شدهاند که ترکیبی از سبکی و استحکام را ارائه میدهد.
یکی از ویژگیهای برجسته این گیج اختلاف فشار، وجود سیستمهای محافظتی است که در شرایط بحرانی، مانند فشار ناگهانی، از آسیب به سیستم جلوگیری میکند. محافظ سالید فرانت بین صفحه و حسگر فشار قرار دارد و برای تخلیه فشار اضافی، از واشر blow-out در پشت گیج استفاده شده است. این ویژگیها در کنار یکدیگر، ایمنی اپراتورها و تجهیزات را در محیطهای صنعتی فراهم میکنند.
این گیج اختلاف فشار از 0 تا 40 بار، هم فشار مثبت و هم فشار منفی (وکیوم) را اندازهگیری میکند. حسگر مورد استفاده در این مدلها، دیافراگمی است که جنس آن بر اساس میزان فشار کاری تغییر میکند. برای فشارهای کمتر یا برابر با 0.25 بار، از استنلس استیل 316Ti و برای فشارهای بالاتر از آن، از آلیاژ NiCr (Inconel) استفاده میشود.
نوع حسگر بکار رفته دیافراگم بوده و جنس آن بسته به میزان فشار کاری به شرح زیر میباشد:
بیشتر بخوانید:
سوکت یا پورت فشار گیج اختلاف فشار 732.31 از الیاژ استنلس استیل 316Ti بوده ونوع اتصال آن بطور معمول LM (از پایین) میباشد اما بطور محدود و سفارشی با انواع اتصالات دیگر نیز تولید میشوند.
سایز کانکشن (رزوه) آنها بر اساس استانداردهای EN 837-1 و ANSI/B1.20.1 به تفکیک زیر میباشد :
بدنه (Case)
بدنه گیجهای 732.31 از استنلس استیل 316Ti با سطح ایمنی (S3) طبق استاندارد EN 837-1 با دریچه تخلیه فشار مازاد در پشت گیح (blow-out) به همراه یک صفحه فلزی محکم بین بوردون و دیال (Solid Baffle Wall) طراحی شده است.
حد مجاز فشار وارده:
محصول مشابه:
صنعت پتروشیمی: این گیجها برای اندازهگیری دقیق اختلاف فشار در خطوط لولهها و فرآیندهای شیمیایی که با سیالات خورنده در تماس هستند، مناسب میباشند.
پالایشگاهها: در پالایشگاهها، گیجهای اختلاف فشار ویکا مدل 732.31 برای نظارت بر فشار سیالات مختلف و جلوگیری از فشارهای ناگهانی استفاده میشوند.
نیروگاهها: برای اندازهگیری فشار در سیستمهای تولید انرژی و نیروگاههای حرارتی، این گیجها به دلیل دقت بالا و مقاومت در برابر فشارهای بالا و سیالات خاص کاربرد دارند.
تصفیهخانههای فاضلاب: این گیجها به عنوان ابزاری موثر در اندازهگیری اختلاف فشار در فرآیندهای تصفیه آب و فاضلاب استفاده میشوند.
صنعت داروسازی: در خطوط تولید داروها و محصولات شیمیایی حساس، گیجهای اختلاف فشار ویکا به دلیل دقت بالا و مقاومت در برابر مواد شیمیایی خورنده کاربرد دارند.
سیستمهای تهویه مطبوع (HVAC): برای کنترل فشار در سیستمهای تهویه و سرمایشی در ساختمانهای صنعتی و تجاری، این گیجها استفاده میشوند.
سیستمهای سوخترسانی و انتقال گاز: در صنایع گازی و سوختی، این گیجها برای نظارت بر فشار گاز و مایعات در خطوط انتقال و ذخیرهسازی کاربرد دارند.
صنعت غذایی و آشامیدنی: برای اندازهگیری فشار در سیستمهای تولید مواد غذایی و نوشیدنی که به دقت در فرآیندها نیاز دارند.
سیستمهای آب و فاضلاب صنعتی: گیجهای اختلاف فشار ویکا مدل 732.31 برای اندازهگیری دقیق فشار در سیستمهای آبرسانی و فاضلاب به ویژه در محیطهای صنعتی کاربرد دارند.
تجهیزات آزمایشگاهی: در آزمایشگاهها و محیطهای تحقیقاتی که نیاز به اندازهگیری دقیق فشار سیالات مختلف دارند.
صنعت معدن: در فرآیندهای استخراج و انتقال مواد معدنی و همچنین سیستمهای زیرزمینی، برای اندازهگیری فشار در شرایط سخت کاربرد دارند.
سیستمهای هیدرولیک: این گیجها برای کنترل فشار در سیستمهای هیدرولیک و ماشینآلات صنعتی که نیاز به دقت بالا دارند، استفاده میشوند.
تجهیزات خودرویی: در سیستمهای مدیریت فشار در خودروهای سنگین و سبک برای نظارت بر فشار سیالات مختلف مانند روغن، سوخت و آب استفاده میشود.
بیشتر بخوانید:
در فرآیندهای صنعتی که فشار متغیر است، حداکثر فشار مجاز برای این گیجها معادل 0.9 از محدوده گیج است. این گیجها میتوانند تا حداکثر 10 برابر رنج نهایی گیج در معرض اضافه بار قرار گیرند که از آنها در برابر فشار مازاد محافظت میکند.
این گیجها دارای تاییدیههای معتبر EU از اتحادیه اروپا و CRN از کانادا هستند، که نشاندهنده کیفیت بالای این محصولات در سطح بینالمللی است.
نتیجهگیری
گیج فشار ویکا مدل 732.31 با ویژگیهای منحصر به فرد خود، از جمله مقاومت بالا در برابر فشار، سیالات خورنده و شرایط محیطی سخت، برای کاربردهای صنعتی در صنایع مختلف انتخابی مناسب و ایمن به شمار میآید. طراحی دقیق و استفاده از متریال با کیفیت، این گیجها را به ابزاری ضروری برای اندازهگیری دقیق اختلاف فشار تبدیل کرده است.
مشاوران DSO همیشه پاسخگوی سوالات شما در زمینه خرید و انتخاب محصولات هستند.
| سایز صفحه | 100mm, 160mm |
|---|---|
| محدوده اندازهگیری | 0 تا 16 میلیبار الی 0 تا 40 بار |
| کلاس دقت | 1, 1.6, 2.5 |
| نوع حسگر اندازهگیری | دیافراگم |
| جنس حسگر | استنلس استیل 316Ti, آلیاژ NiCr |
| جنس بدنه | استنلس استیل 304, استنلس استیل 316Ti |
| جنس کانکشن | استنلس استیل 316Ti |
| نوع اتصال | LM |
| سایز کانکشن | 1/2NPT, 1/4NPT, G 1/2 B, G 1/4 B |
| صفحه رویی گیج | شیشه لمینت |
| قابلیت پر شدن با مایع | دارد (روغنی) |
| برند | WIKA ویکا |
