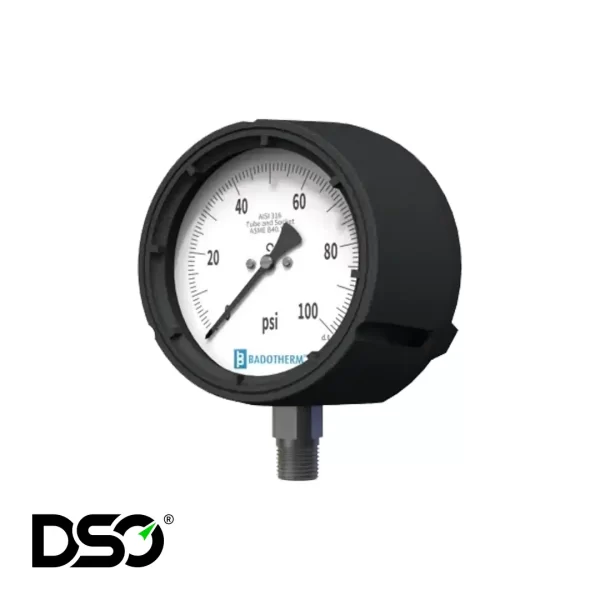

گیج فشار بادوترم سری BDT21

گیج فشار ایمنی یا safety که بر طبق بالاترین استانداردهای EN 837-1 و  ANSI B 40.1 ساخته شده‌اند. اندازه صفحه این مدل 125 میلی‌متر می‌باشد و جنس قاب و بدنه آن از پلی‌کربنات است. استفاده از پلی‌کربنات علاوه بر اینکه از لحاظ هزینه ساخت اقتصادی‌تر است، مقاومت بسیار خوبی نیز در برابر تغییرات محیطی از خود نشان می‌دهد و برای استفاده در فضاهای باز نیز بسیار مناسب است. ایمنی این دستگاه شامل یک دیواره محافظ یا solid front است که کار آن ایجاد محافظت بین صفحه رویی و محفظه اصلی گیج، جایی که حسگر فشار قرار دارد، می‌باشد. دلیل وجود آن برای زمانی است که فشار مازادا و ناگهانی ایجاد شود و از شکستن صفحه رویی گیج جلوگیری می‌کند. همچنین برای خروج این فشار یک راه‌حل طراحی شده؛ واشر محافظ blow out که در پشت دستگاه قرار گرفته و جنس آن از  NBR است و وظیفه خروج این فشار مازاد ایجاده شده را برعهده دارد. صفحه نمایشگر گیج از جنس آلومینیوم است که یک لایه مقاوم روی آن کشیده شده تا در برابر اشعه ماوراء بنفش مقاومت داشته باشد.

کاربردها:

گیج‌های فشار بادوترم سری BDT21 ساخته شده با بدنه تمام استیل برای استفاده در صنایع گوناگونی از قبیل صنایع شیمیایی، پتروشیمی، نفت و گاز، برق  و تاسیسات ارائه می‌شوند. این گیج‌ها به گونه‌ای طراحی شده‌اند که در برابر شدیدترین شرایط عملیاتی محیط و محیط فرآیند مقاومت کنند. از آنجایی که این سری امکان پر شدن محفظه گیج با روغن را دارند، پس برای استفاده در فرآیندهایی که لرزش و تکان دارند بسیار مناسب می‌باشند. برای پر کردن گیج می‌توان از گلیسرین یا روغن سیلیکون استفاده کرد. به دلیل احتمال واکنش‌پذیری اکسیژن با گلیسرین بهتر آن است که هنگام اندازه‌گیری فشار اکسیژن یا ترکیباتی که اکسیژن آزاد می‌کنند، از گیج به صورت خشک و عاری از روغن استفاده شود.

اندازه صفحه:  125میلی‌متر

جنس بوردون تیوب : آلیاژ استنلس استیل 316

محدوده اندازه‌گیری فشار:

0 تا 1 بار الی 0 تا 1000 بار

پورت (کانکشن) فشار:

نوع اتصال :

اتصال از پایین (LM)

سایز کانکشن فشار (رزوه) گیج‌ها به شرح زیر می‌باشد:

 G 1/2, 1/2″ NPT

حد مجاز دمای نگهداری:

-40°C…+60°C
