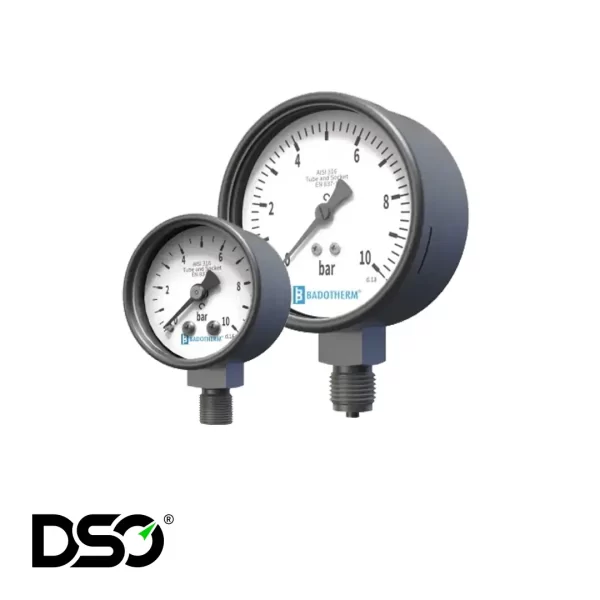

گیج فشار سنگین بادوترم سری BDT

گیج‌های فشار بادوترم سری BDT ساخته شده بر طبق استاندارد EN837-1 با بدنه تمام استیل برای استفاده در صنایع گوناگونی از قبیل صنایع شیمیایی، پتروشیمی، نفت و گاز، برق  و تاسیسات ارائه می‌شوند. این گیج‌ها به گونه‌ای طراحی شده‌اند که در برابر شدیدترین شرایط عملیاتی محیط و محیط فرآیند مقاومت کنند. این سری در چهار […]

ویژگی های اصلی
  • گیج روغنی Fillable
  • دقت اندازه گیری: 1.6% ، 1%
  • محافظت: IP44 , IP65
  • صفحه رویی گیج: شیشه سکوریت/شیشه
آنلاین هستیم، لطفاً از روش های زیر با ما تماس بگیرید
توضیحات

گیج‌های فشار بادوترم سری BDT ساخته شده بر طبق استاندارد EN837-1 با بدنه تمام استیل برای استفاده در صنایع گوناگونی از قبیل صنایع شیمیایی، پتروشیمی، نفت و گاز، برق  و تاسیسات ارائه می‌شوند. این گیج‌ها به گونه‌ای طراحی شده‌اند که در برابر شدیدترین شرایط عملیاتی محیط و محیط فرآیند مقاومت کنند. این سری در چهار سایز 40, 63,100, 160 میلی‌متری طراحی شده‌اند که با توجه به نوع فرآیند و در نظر گرفتن تفاوت‌های آنها می‌توان یک مدل را انتخاب کرد. درجه حفاظت در صفحه 40mm برابر با IP44 و در دیگر اندازه صفحه‌ها به صورت استاندارد برابر با IP65 است. صفحه رویی یا    window گیج در حالت استاندارد در اندازه 4 سانتی  از شیشه و در دیگر سایزها از جنس شیشه سکوریت می‌باشد، با این حال نسبت به نوع فرآیند و نیاز می‌توان از شیشه یا آکریلیک استفاده کرد. صفحه نمایشگر گیج از جنس آلومینیوم است که یک لایه مقاوم روی آن کشیده شده تا در برابر اشعه ماوراء بنفش مقاومت داشته باشد.

کاربردها:

از آنجایی که این سری امکان پر شدن محفظه گیج با روغن را دارند، پس برای استفاده در فرآیندهایی که لرزش و تکان دارند بسیار مناسب می‌باشند. به جز اندازه 4 سانتی، دیگر سایزها به صورت روغنی قابل استفاده می‌باشند. برای پر کردن گیج می‌توان از گلیسرین یا روغن سیلیکون استفاده کرد. به دلیل احتمال واکنش‌پذیری اکسیژن با گلیسرین بهتر آن است که هنگام اندازه‌گیری فشار اکسیژن یا ترکیباتی که اکسیژن آزاد می‌کنند، از گیج به صورت خشک و عاری از روغن استفاده شود.

اندازه صفحه:  40,63,100,160میلی‌متر

جنس بوردون تیوب : آلیاژ استنلس استیل 316

محدوده اندازه‌گیری فشار:

0 تا 1بار الی 0 تا 400 بار برای مدل 40 میلی‌متری

0 تا 1 بار الی 0 تا 1000 بار برای مدل 63, 100 میلی‌متری

0 تا 1 بار الی 0 تا 1600 بار برای مدل160 میلی‌متری

پورت (کانکشن) فشار:

نوع اتصال : اتصال از پشت (BM)

اتصال از پایین (LM)

سایز کانکشن فشار (رزوه) گیج‌ها به شرح زیر می‌باشد:

 1/4″ NPT, 1/8″ NPT,G 1/4, G 1/8برای مدل  40,63 میلی‌متری

G 1/2, 1/2” NPT, 1/4” NPT برای مدل 100, 160 میلی‌متری

حد مجاز دمای نگهداری:

-40°C…+60°C برای مدل 63 میلی‌متری

مشخصات فنی
