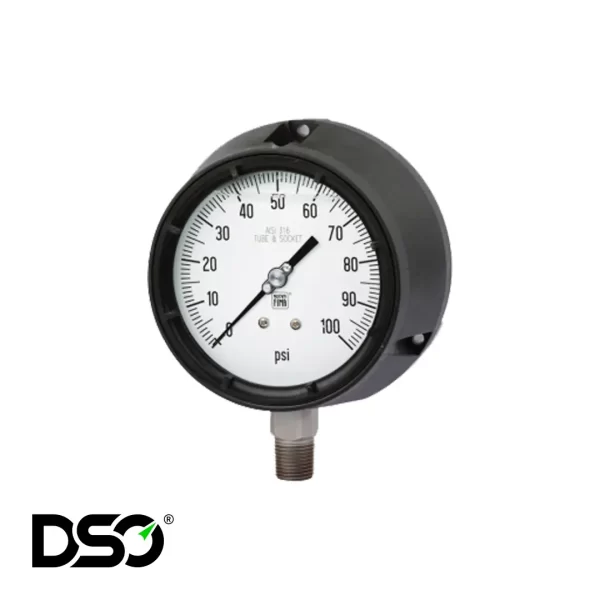

گیج فشار نوافیما مدل MGS30 دارای محافظ سالید فرانت بوده تا هرگاه در اثر نشتی، فشار داخلی بطور ناگهانی بالا رفت یا حسگر شکسته شد، مانع شکستن صفحه رویی پرشر گیج گردد و فشار مازاد از پشت گیج بیرون ریخته تا از اپراتور محافظت نماید. اجزا داخلی یا قطعات متحرک هر دو مدل این سری از جنس استنلس استیل 316 هستند و بدنه بیرونی آنها از جنس پلی‌آمید می‌باشد. اندازه صفحه در هر دو مدل استاندارد و Extra برابر با 125 میلیمتر می‌باشد و تفاوت آنها در محدوده رنج‌های اندازه‌گیری و درجه حفاظت آنها می‌باشد که در مدل استاندارد برابر با IP67 و در مدل Extra مساوی IP65 است.
این‌سری از گیج فشار نوافیما با سه کد 1.30.2 ، 1.30.3 و 1.30.1 ارائه می‌شوند:
در مدل 1.30.2 جنس بدنه از پلی‌آمید و فایبرگلس، دارای گواهی IP67 و دقت اندازه گیری 0.5 درصد می باشد. ماکزیمم زمان وارد شدن فشار مازاد به این گیج 12 ساعت بصورت مستمر و مقدار آن برابر 30 درصد از فول اسکیل گیج است. برای استفاده از فول اسکیل گیج در شرایطی که فشار دارای ثبات است، مشکلی نداریم ولی برای شرایط فشارهای دارای نوسان بهتر است طبق توصیه کمپانی از 90 درصد فول اسکیل گیج استفاده شود.
همچنین مدل 1.30.3 از کلاس دقت 1% بهره می‌برد و در آلیاژ جنس بدنه مانند سری 1.30.2 از پلی آمید استاندارد و فایبرگلس استفاده می‌کند، اما در سری 1.30.1 یا همان سری استاندارد برای جنس بدنه شاهد فنولیک رزین و همچنین گواهی IP55 هستیم، باید دقت داشت که سری استاندارد این گیج‌ها مانند دو سری قبل از صفحه سالید فرانت استیل بین حسگر و صفحه نمایش بهره نمی‌برد و برای محافظت کاربر تنها از رینگ و صفحه جدا شونده پلی پروپیلن در قسمت پشتی گیج (blow out) استفاده کرده است.
کاربردهای گیج فشار نوافیما مدل MGS30 :
گیج فشار نوافیما مدل MGS30 برای تهیه و تولید مواد و صنایع غذایی، صنایع دارویی، پتروشیمی‌ها و نیروگاه کاربرد دارد. این سری از گیج‌ها به دلیل قابلیت پرشدن با روغن توانایی اندازه‌گیری فشار در فرآیندهایی با پالس‌های شدید را دارند. حداقل رنج استفاده از دستگاه برابر با 75% مقیاس کامل خود می‌باشد. باید توجه داشت که در صورت استفاده از گیج به صورت روغنی و پرکردن آن با گلیسیرین یا سیلیکون نباید از مواد بیش از حد اکسنده برای اندازه‌گیری استفاده کرد چون احتمال واکنش شیمیایی و ایجاد انفجار وجود خواهد داشت.
اندازه صفحه: 125میلیمتر
جنس بوردون تیوب : آلیاژ استنلس استیل 316
محدوده اندازه‌گیری فشار:
0 تا 0.6 بار الی 0 تا 1600 بار برای مدل استاندارد
0 تا 2.5 بار الی 0 تا 1000 بار برای مدل Extra
پورت (کانکشن) فشار:
نوع اتصال : اتصال از پشت (BM)
اتصال از پایین (LM)
سایز کانکشن فشار (رزوه) گیج‌ها به شرح زیر می‌باشد:
1/2NPT ، 1/4NPT برای مدل استاندارد و extra
حد مجاز دمای نگهداری:
مدل مشابه این گیج در دیگر برندها:
سری گیج فشار نوافیما مدل MGS30 برای رقابت با گیج ایندومارت P24 با متریال متفاوت‌تر نسبت به رقیب خود و با جنس بدنه پلی‌آمید و فایبرگلاس روانه بازار شد.
| سایز صفحه | 125mm |
|---|---|
| محدوده اندازه‌گیری | 0 تا 0.6 بار الی 0 تا 1600 بار |
| کلاس دقت | (Grade 2A ±0.5) |
| نوع حسگر اندازه‌گیری | بوردون تیوب |
| جنس حسگر | استنلس استیل 316L |
| جنس بدنه | پلی‌آمید, فایبرگلاس |
| جنس کانکشن | استنلس استیل 316L |
| نوع اتصال | ایستاده, تابلویی |
| سایز کانکشن | 1/2NPT, 1/4NPT |
| صفحه رویی گیج | شیشه نشکن |
| قابلیت پر شدن با مایع | دارد (روغنی) |
هاشم تیموری –
درود و وقت بخیر، منظور از صفحه سالید فرانت این است که یک صفحه فلزی پشت عقربه صفحه نمایش قرار گرفته؟
مدیر سایت –
سلام جناب تیموری، دقیقا درست می‌فرمایید.
مجتبی تهرانی –
سلام با توجه به شرایط محیطی که دارم (شرجی زیاد ) اگه بخوام از سالید فرانت استفاده کنم بهتره از جنس فنولیک استفاده کنم یا استنلس استیل؟mgs30 یا مثلا 233.30؟
مدیر سایت –
سلام آقای تهرانی
قاعدتا اگر از فنولیک استفاده کنید بهتر است، ولی محدودیتی برای جنس استنلس استیل ندارید. پیشنهادهای ما ( روگر pbxsf100، ویکا 233.30، نوافیما mgs21 و mgs30 ) هستند. همچنین گیج ایندومارت P24 از جنس فنولیک بوده و مشابه مدل mgs30 است.
